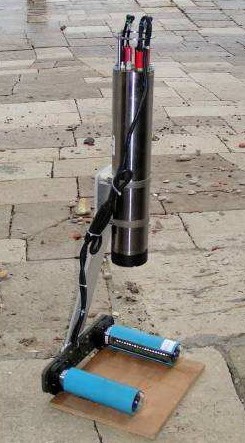

法国HYDROPTIC公司UVP水下颗粒物和浮游动物图像原位采集系统（深水版）

设备介绍

UVP水下颗粒物和浮游动物图像原位采集系统主要用来研究大型（>100 μm）颗粒物和浮游动物，可以对水中颗粒物和浮游动物进行量化。UVP系统用传统的照明设备和经电脑处理的光学技术，来获得浮游动物原位数字图像，操作深度可达6000m。

UVP能拍摄到LED闪光灯照射范围内对准焦距的清晰的浮游动物图像。光束照明区域中对焦体积为4x20cm³，这就使得每张图像测样体积为1L。当与传统的CTD测量设备相连时，颗粒物和浮游动物的分布就可以实时显示，并与CTD元数据整合到一起。UVP拍摄到的高分辨率数字图像可以在后期通过电脑进行处理分析。

突出特点

主要应用

?浮游动物和颗粒物剖面观测

?浮游动物图像颗粒物图像原位采集

?集成到CTD采水器上进行颗粒物和浮游动物图像实时采集，跟CTD数据整合到一起

UVP规格

工作深度：0-6000m

UVP规格（H）：110cm

空气中重量：30kg

输入电压：110-230VAC，50-60Hz

接口：RS232，I/O，模拟输入/输出

照明设备：两个玻璃灯罩保护的625nm红色LED灯

快速处理

可选的遥测技术

单独、莲蓬式、ROV、AUV或系泊浮标

即使在强太阳光照下也可以从表层进行采集和处理图像

标准图像体积：1.02L每个画面（大约15cm x 20cm x 3.5cm）

其他体积可按要求定做

图像分辨率：采集目标＞100μm

拍摄图片

图像分析软件—EcoTaxa

将UVP拍摄得到的图片进行处理后上传到EcoTaxa，可以利用EcoTaxa上已有的库或自己已创建的库对图片进行自动鉴定、分类。同时，也可以根据筛选条件绘制相应的粒径谱等。此外，用户也可以在上面对自己感兴趣的区域、项目进行搜索浏览。
