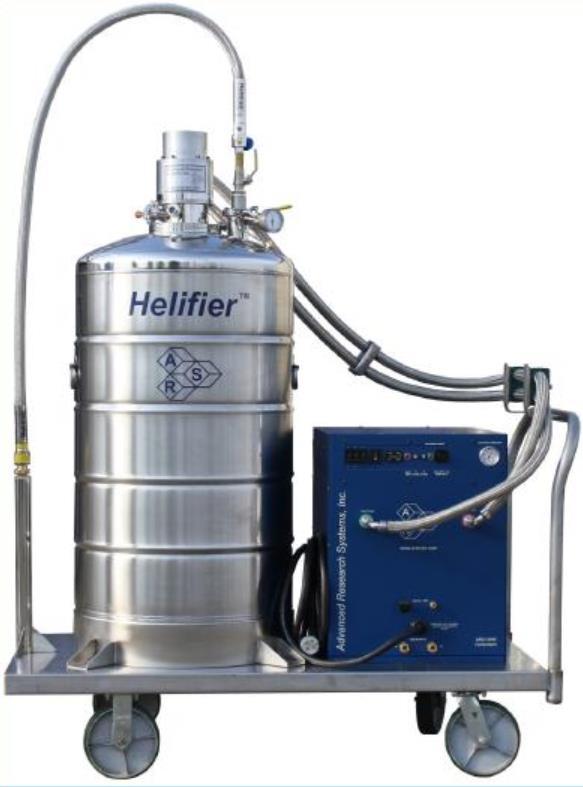

Helifier系统提供了一种经济有效又安全的方法来回收实验室低温恒温器排出的氦气，并将其液化以继续使用。该系统由超大制冷量的ARS CS215S制冷机冷却，以每天18升的速度生产液氦，并储存在100升的液氦罐中，这相当于低温恒温器应用中一周的氦用量。
本产品非常适合液氦使用量中等的实验室，让您可以自由选择何时以及如何进行实验，而不用担心因为液氦供应不足而对实验产生影响。
| Low pressure recovery and medium pressure storage | Helium Purifier |
应用
在液氦设备实验期间，回收氦气并液化:
• 连续流型型低温恒温器
• 储槽型低温恒温器
•VTI变温插件
从一个或多个大型液氦装置进行专门的氦气回收及液化:
• 超导磁体
•核磁共振成像机
•核磁共振光谱仪
特点
•18L/天
• 100L的液氦存储
• 耗电量低
• 操作方便
典型配置
•氦液化器
•氦气净化器（液氮冷却）
•常压氦气回收袋
•中压(400psi)压缩机和储气罐
选件和升级
•高压(2700psi)压缩机和储气罐
•闭循环低温净化器
•高压回收袋
• 增设储气库
• 冷交换净化器
规格参数
液氦产量 | 气体处理 | ||
氦气液化率 | 18 L/day | 输入纯度(来自净化器) | 99.99% |
液氦罐容量 | 100 L | **入口压力 | 10 psig |
启动时间 | 40 hours | 流速 | 8.53 SLPM (at max liquefaction) |
工作压力 | 2.5 - 10 PSIG (0.17 - .68 Bar) | ||
冷却设备 | 外形 | ||
| DE-215 | 闭合循环制冷机 | 外形尺寸 - L x W x H | 60” x 30” x 59” |
基准温度 | < 2.70 K | ||
二级冷却能力 | 1.5 W @ 4.2 K | ||
一级冷却能力 | 30 W @ 45 K | ||
保养周期 | 10，000 小时 | ||
压缩机型号 | ARS-10HW | ||
频率 | 60 Hz | 50 Hz | |
标准电压 | *小 | 208V | 190V |
| ** | 230V | 210V | |
高压 | *小 | 440V | 380V |
| ** | 480V | 415V | |
用电量 | Phase | (3 Ph) 7.7 kW | |
制冷气体 | 99.999% 氦气， 预充 | ||
噪声级别 | 60 dBA | ||
环境温度 | 5 - 40 C (40 - 104 F) | ||
冷却水 | 消耗量 | 5.7 L / min (1.5 Gal. / min) | |
温度 | < 20C (68F) | ||
连接 | 1/2 in. Swagelok Fit-ting | ||
外形尺寸 | L | 533 mm (21 in) | |
| W | 483 mm (19 in) | ||
| H | 617 mm (24.3 in) | ||
重量 | 105 kg (230 lbs) | ||
典型的维护周期 | 30，000 hours | ||
回收系统
标准的存储袋 | 标准气体储存-中压 | ||
储存液体容量 | 11 L | 储存液体容量 | 28 L |
气体容积 | 8.3 m3 (300 ft3 ) | 气体容积 | 20.7 m^3 (746 ft3) |
膨胀尺寸 | 3.2 m x 2.1 m x 2.0 m (10.5 ft x 7 ft x 6.5 ft ) | 气缸数量 | 2 |
**压力 | 0.15 psig | 气缸尺寸(直径x h) | 76 cm x 145 cm (30 in x 57 in) |
工作压力 | 350 psig | ||
存储压缩机
压缩机型号 | ARS-4HW | ||
频率 | 60 Hz | 50 Hz | |
标准电压 | Min | 208 V | 190 V |
| Max | 230 V | 210 V | |
变压器 | 10% | 220 V， 230 V | |
| 15% | 240 V | ||
用电量 | 1 Phase | 3.6 kW | 3.0 kW |
制冷气体 | 99.999% 氦气， 预充 | ||
噪声级别 | 60 dBA | ||
环境温度 | 12 - 40 C (54 - 104 F) | ||
冷却水 | 消耗量 | 2.3 L / min (0.6 gal / min) | |
温度 | 10 - 35 C (50 - 95 F) | ||
连接 | 3/8 in | ||
外形尺寸 | L | 483 mm (19 in) | |
| W | 434 mm (17.1 in) | ||
| H | 516 mm (20.3 in) | ||
重量 | 72 kg (160 lbs) | ||
典型的维护周期 | 30，000 hours | ||
氦纯化器
气体处理 | 吸附器再生 | 外形 | |||
氦出口纯度 | 99.99% | 再生周期间隔 | 4周@ 8.53SLPM (假设进口纯度为99.9%) | 外形尺寸 L x W x H | 60”x 30”x 59” |
**压力 | 400 psig | ||||
操作流量 | 8.53 SLPM | ||||
杜瓦瓶体积 | 100 L | 再生时间 | 24 hours | ||
*低LN2水平 | 1 inch | 烘烤温度 | 150 ℃ | ||
杜瓦保持时间 | 2 weeks | 烘烤压力 | 400 mTorr | ||
