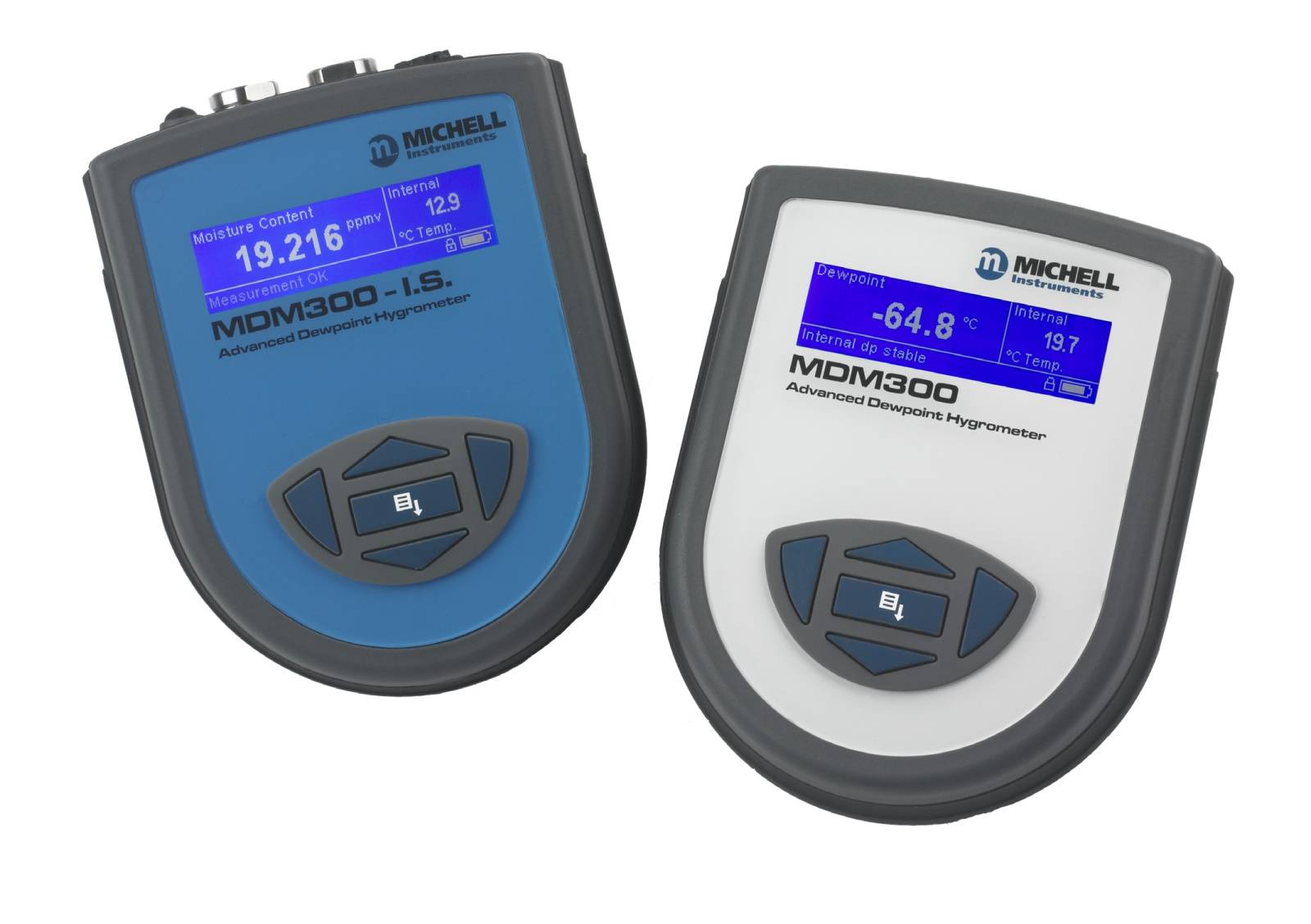

便携式露点仪MDM300 & MDM300 I.S.介绍

便携式露点仪MDM300 & MDM300 I.S.可以提供快速的现场取样检测，测量大量应用中的露点或水气含量，包括压缩空气、 天然气和高压开关保护气等。和其他竞争产品相比，具有 ATEX， IECEx， FM， CSA 和 GOST 等多 种认证的 MDM300 能够在相同的工作时间内完成更多的测量任务。轻质、坚 固并符合人体工程学 的设计和简单易用的用户界面共同保证严酷工业条件下的操作舒适性和实用性。

MDM300 和 MDM300 IS 包含高效工作必需的所有因 素，完全适用于露点或水气含量的取样测试工作。该 仪表提供超快的响应时间，测量精确、稳定，便于使 用，具备数据采集功能，可配置取样模块，具有一系 列的可选配套附件，如取样系统和专业便携箱等。 用于危险场合使用的 MDM300 IS 除了 ATEX II 1 G Ex ia IIC T4 Tamb -20oC ~+60oC 的认证外，还有 FM，CSA，IECEx，GOST-R 、 GOST-K 和INMETRO等认 证。MDM300和MDM300 I.S.都符合 IP66/NEMA 4 的防护等级，所以可以放心的用于户外的测量环境。

测量范围

MDM300 测量-60°Cdp 的气体，反应时间*长不超过15 分钟（MDM300 I.S.为30分钟）。该反应时间结合产品独有的两次测量间“零等待”功能，可以让用户 每天进行大量测试工作，和市面上其他便携表比起来显著提升工作效率、降低使用成本。

测量性能

同等级别中zui高精度1°Cdp (-60 ~+20°Cdp)， 能帮助用户改进测量工作。我们的每一台仪表都经 过为期 10 天的 13 个校验点的校验，并且所有的校 验证书都溯源到相应的国家标准，NPL (UK)和NIST (USA). 此外，MDM300 还可以用来检查和校正密析尔的 Easidew 露点变送器，让用户不用停工就能够进行检 定。

传感技术

MDM300 采用的是精心研制的陶瓷阻抗传感器，其工艺是zui先进的厚薄膜技术。传感器的工作是基于多孔绝缘层对水气的吸收，该多孔层类似三明治 般处于两个导电层之间，而“三明治”则位于陶瓷基底之上。该传感器的响应层非常薄—小于 1 微米，上方的多孔层只能让小于 1 纳米的水气自由进出传感器。

因此，传感器对于湿度的变化非常敏感-无论是变潮 湿还是变干燥的过程。它非常坚固耐用，提供 1°C 露点精度，同时兼顾优异的长期可靠性和稳定性。

功能特点

• 可重复的快速测量，到-60°C露点T95小于15 分钟

• 允许更高的压力的测量，zui高达350 barg

• 电池寿命长：充电后一般zui多可用48小时

• 直观的应用工具，可以快速并直接连接到取样点

• 耐用且易于操作，完全为工业应用而设计

• 轻质：重量不到1.5kg

• 可溯源的13个校验点的校验证书

应用行业：天然气处理和管道运输中的露点 ，监测压缩空气或注塑设备的干燥工艺 ，高压开关保护气的湿度测量 ，石化过程的湿度测量 ，工业气体的生产和运输 ，医药气体质量保证 ，冶金应用中的露点测量

MDM300 取样选项

为了让您的MDM300或MDM300 I.S.发挥zui佳性能，必须针对测量点进行适当的样本调节。我们提供的选项涵盖了所有常见的取样要求，从验证干燥压缩气源到测量干燥出口的天然气。

应用套件

Easi-fit和压缩空气套件

对于样气压力高于环境压力的应用，Easy-fit套件是理想的选择。在大气或系统压力下测量时，可以通过仪表入口和出口端口上的计量阀和流量计显示和控制流量。

压缩空气套件的配置与Easy-fit套件类似，但增加了在压缩空气行业常见的微粒过滤器和RP?”管接件。管接件通过2米长的聚四氟乙烯(PTFE)管连接到过滤器入口，以便灵活地直接连接到压缩空气系统。

大气压力和取样泵套件

取样泵套件可以在大气压下从手套箱等位置收集样气。该泵由MDM300自身提供动力，将气体吸过该仪表进行测量。该大气取样套件包括安装在MDM300入口上的微粒过滤器，以及可对泵进行远程放置的柔性管路。该套件包目前不适合用于MDM300 I.S.

SF6

SF6应用套件旨在轻松地从高压开关设备中提取六氟化硫气体样品。该组件配有Dilo连接（DN8或DN20），使其能够连接到开关柜上安装的样气端口。它在出口处还有一个直型快插接头，用于在安装气体捕集系统后对仪表进行自密封。此外还有一个可连接到该出口的气体收集袋，便于快速收集样气，进行回收或处理。

医疗气体套件

清洁医用气体在医院中有广泛的用途。清洁医用气体必须有极高的纯度和洁净度，并且不含液态水，以避免运送设备中发生腐蚀或有机物生长。医用气体取样系统采用标准3/8”NGS探头连接到系统穿板接头，直接对洁净的医用气体进行取样，以确保其干燥。

面板安装系统：MDM300-SAM-PNL

只需要一种类型的过滤器时，面板安装系统能提供充分的便携性。它能在系统或大气压下测量压力高达300巴的样气，可通过旁路轻松设置所需的流量。由于系统与仪表整体安装在面板上，用户只需要连接一个入口和一个排气口，而不需要在测量点组装系统。另外还提供一个坚固的运输箱，可在储存/运输期间为整个面板提供保护。

亮点

• MDM300安装在取样系统中，所以测量时不需要再将其安装，只需将系统连接到取样点就可进行测量。

•包括用于监测样气压力的压力表和流量控制阀

•可轻松维护和更换滤芯

•可选运输箱，防止面板在运输过程中受损

流程图：
