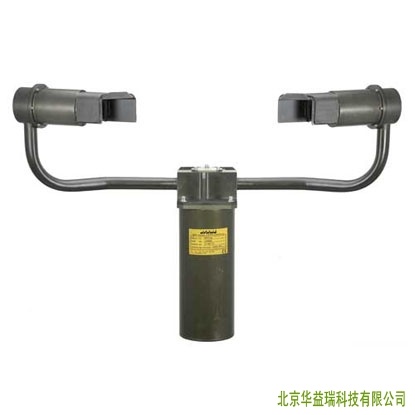

VPF-710数字能见度传感器可以的测量能见度,超过20年的使用寿命。传感器是一款紧凑的、耐用的一起,而且具有**的定时性能,可适用各种极端环境。
测量原理
VPF-710使用的是前向散射技术测量所有天气条件下的能见度,传感器通过测量经过同一途径的小粒子(大雾、薄雾、烟瘴)和大粒子(雨、雪、冰雹、细雨)中的离散光总数计算EXCO(大气消光系数)。通过EXCO的值就可以确保MOR(气象光学范围)和能见度测量值。
数据输出
RS-232C作为传感器的标准信号输出,可选择RS-422作为通讯输出。数据输出变量为ASCII数据字符串,比如压缩的小数据字符串、扩展的数据字符串以及监测数据字符串。数据的输出单位可以设置为自动模式或者是Polled模式,可以把数据发送至一台打印机,或者发送至一台PC用于标记、处理和归档。
维护、标定、自测试和监测
传感器在出厂之前已经得到充分的标定。传感器的例行维护包括标定检验,一个人在几分钟内即可完成。
工作极端温度
传感器工作温度范围:-50……60℃,当传感器使用在-30℃以下的环境中时,建议使用加热版本的传感器。
传感器重量非常轻,而且容易安装,一个人即可完成。
特点
※测量能见度和雾密度
※已经证明的精度、可靠性和可重复性
※自测试和监测系统
※长期的无故障寿命
※ *小化维护需求和运行成本
传感器包括:
※高质量的铝结构探头体,无需使用油漆
※ RS-232C数字输出
※传感器除雾器
※电源电缆涌流保护器
※信号电缆涌流保护器
※自测试和监测系统
※ 6米电源电缆和信号电缆
※防水迷你连接器
※标定证书
※使用手册
可应用变量
※加热
※上等自测试和监测系统
※可选择RS-422输出
※可作为环境光线传感器
※可应用至气象站中
可应用附件
※不锈钢安装支架
※标定工具
※运输
可应用变量
RS-422通讯……可在传感器和控制计算机之间使用12米长的RS-422通讯电缆。
加热版本……传感器含有窗口除雾器,这样就允许传感器可以在低于-3℃的环境中使用。但是,当测量地点的温度每天都要在-3℃以下持续几个小时以上时,就应该使用加热版本的传感器,这样就可以使在-50℃的环境中使用而不会出现什么误差。
环境光线传感器……根据ICAO测量环境光线,设计用于机场RCR(飞机斜坡跑道视线范围)系统。
气象站……提供3个模拟量输入(0……10V),把VPE-710作为气象站来使用,输出单一的与时间相关的数据字符串。
附件
标定工具……推荐*终用户对传感器进行再标定以及检查传感器的可靠系数,工具包含以后运输箱,零点插头和一个标定盘以及一个特别的EXCO值,一套工具可供多个相同测量范围的传感器。
不锈钢安装支架……包括U形螺栓、扣件和可调节安装工具,保证传感器可以在45……75mm直径范围内的任何支架上安装。
运输箱……包含有3英寸厚度的泡沫保护材料,确保传感器可以固定在适当的位置。
技术性能参数
能见度测量:
范围: 10 m - 75 km精度: ± 2% @ 2 km
± 20% @ 30 km
± 20% @ 30 km时间常数: 30 s
尺寸重量:
顶头宽度: 750 mm高度: 520 mm重量 (VPF-730)
DC电源单元: 4.5 kg
DC电源单元: 6.8 kg
大气消光系数 (EXCO):
范围: 300 km-1 – 0.04 km-1线性动力范围: 7500 : 1均方根噪音(夜晚): ≤ 0.002 km-1均方根噪音(白天): ≤ 0.003 km-1
电源要求:
基本传感器: 6 W无露加热器: 6 W化冰盖加热器(选项): 60 W
电源选项:12 及 24 DC 或 110 及 240 VAC
自测试和监测系统
使用自测试诊断软件即可视线对传感器的远程状况和性能进行监控,可监测:
※光源电源
※传输窗口污染物状况
※非易失性内存总量检查
※ EPROM总量检查
※重新启动状况
※传感器采样中断查证
※ RAM读/写查证
※注册读/写查证
※ A/D控制信号测试
※ A/D转换精度检查
※前向散射北京照明状况
增加的诊断水平测试可应用于以下选项:
※上等自测试和监测系统
※除以上选项外,用户还可以监测:
※前向散射接收器灵敏度
※前向散射接收器窗口污染物
※电源支持电压
※输入电压检查(电池检查……仅DC电源传感器
