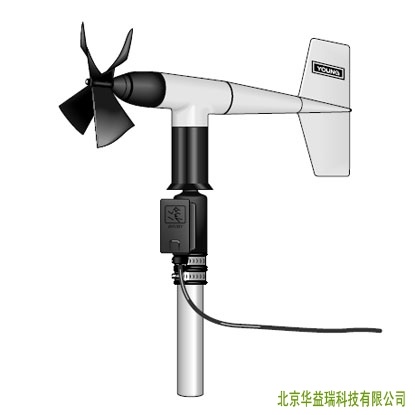

05103是一款高性能风传感器，耐用的，抗腐蚀的结构使其在各种测量应用上变得非常理想。风速传感器是一个四开口螺旋面螺旋桨，螺旋桨旋转产生交流正弦波电压信号。风向传感器是一个耐用的、重量很轻的风向标，风向标的角度通过一个精密的电位计来感知。

05103风速风向传感器的结构是由抗紫外的稳定塑料材料，不锈钢材料，以及阳极电镀铝组成，传感器固定在一个1英寸的立管上。05103V提供标定好的0 – 5VDC信号输出，05103L提供标定好的4 – 20mA信号输出。

技术性能参数

测量范围：0 – 100米/秒，0 – 360°

精度：风速，±0.3米/秒或1%读数；风向，±3°

工作温度范围：-50 – 50℃

启动风速：螺旋桨，1米/秒；风向标，1.1米/秒

信号输出：

风速：交流电压，每个旋转3个脉冲，1800rpm（90Hz）=8.8米/秒；

风向：导电塑料电位计产生直流电压，阻抗10KΩ，线性0.25%，使用寿命，五千万转

供电：电位计激发，*大15VDC

尺寸：37cm高×55cm长，螺旋桨，直径18cm

安装：34mm直径立管

重量：1Kg

运输重量：2.3Kg

05103V 0 – 5VDC输出

供电：8 – 24VDC，5mA @ 12 VDC

输出信号：全量程，0 – 5VDC

05103L 4 – 20mA输出

供电：8 – 30VDC，*大40mA

输出信号：全量程，4 – 20mA

　　数据采集器的程序导入以后，把风速风向传感器和数据采集器连线接好，将传感器安装到位，先不要固定传感器底部的卡箍。运行程序，观察风向的实时数。用指南罗盘找到正南方向，将风向标慢慢转向正南方向，调整传感器的底部安装方向，使风向实时数在±5度范围内。然后拧紧传感器底部的固定卡箍。

维护

建议至少每24个月检查一次轴承，如果风速计转动时有杂音和涩滞现象，应及时更换轴承。
