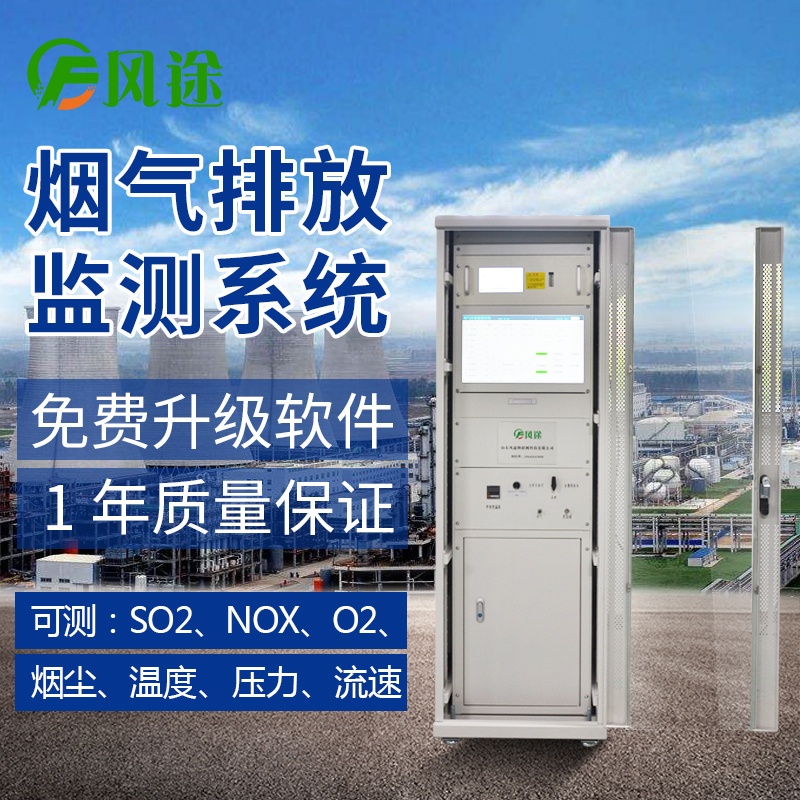

烟气排放连续监测系统(CEMS)提出的测量需求，风途科技所推出的FT-CEMS-1000型烟气排放连续监测系统可以连续监测SO2、NOX、02(标准、湿基、干基和折算)、颗粒物浓度、烟气温度、压力、流速等多项相关参数，并统计排放率、排放总量等。从而对测量到的数据进行有效管理。

FT-CEMS-A型烟气排放连续监测系统(CEMS)由气态污染物(SO2、NOX、02等)监测、颗粒物监测、烟气参数(温度、压力、流速等)监测及数据采集与处理4个必选子系统组成。

气态污染物监测采用抽取式冷凝法，其原理是利用紫外差分法测量烟气中的SO2、NOX含量，通过电化学法测量湿氧含量，然后通过干湿转化计算出SO2、NOX、02的干烟气浓度。

颗粒物监测采用抽激光后散射法，烟气的温度采用温度传感器测量，烟气压力采用压力传感器测量，烟气流速采用皮托管测量;将所有的测量信号送入数据采集与处理系统。

输出处理系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，实现了工作现场的无人值守。整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，同时系统采用模块化结构，组合方便，并且能够完全满足与企业内部的DCS系统和环保部门的数据系统通讯的要求。

000011　项目执行标准

本系统的设计、制造、验收规范主要按下列标准和技术规范进行：

u GB3095-1996 《大气环境质量标准》

u GB13223-2003 《火电厂大气污染物排放标准》

u GB18485-2007 《生活垃圾焚烧污染物控制标准》

u HJ/T75-2007 《火电厂烟气排放连续监测技术规范》

u CJJ90—2002 《城市生活垃圾焚烧工程技术规范》

u CJ/T118—2002 《城市生活垃圾焚烧炉技术规范》

u HJ/T76-2007 《固定污染源排放烟气连续监测系统技术要求及检测方法》

u GB16297-1996 《大气污染物综合排放标准》

u GB/T16157-1996 《固体污染源排气中颗粒物测定与气态污染物采样方法》

u GB9078-1996 《工业炉窑大气污染物综合排放标准》

u GB 3095-1996 《环境空气质量标准》

u GB12519-1990 《分析仪器通用技术条件》

000012　项目方案

000012.1　测量项目

? SO2、NOX、O2、烟尘、温度、压力、流速

000012.2　测量方法

? 烟气采样方法：抽取式冷凝法

? SO2、NOX监测方法：差分光学吸收光谱法

? O2监测方法：电化学法

? 烟尘测量方法：激光后散射法

? 温度测量方法：温度传感器

? 湿度测量方法：湿度传感器

? 压力测量方法：压力传感器

? 流速流量测量方法：差压法(皮托管)

2. 系统总则

本系统设备的功能设计、结构、性能、安装和试验等方面的技术要求，均符合国家有关环境保护标准要求，满足中华人民共和国环境保护行业(HJ/T75-2007、HJ/T76-2007)标准要求。

本公司的CEMS系统由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统及数据采集与处理子系统组成，其中气态污染物监测子系统和数据采集与处理子系统安装在标准19英寸机柜内。

CEMS系统组成：

? 气态污染物监测子系统：由取样单元、预处理单元和分析单元等组成。

? 颗粒物监测子系统：采用激光后散射法烟尘监测仪。

? 烟气参数监测子系统：采用皮托管测流速，压力传感器测压力，温度传感器测温度，烟气湿度采用高温电容湿度传感器测量。

? 数据采集与处理子系统：由数据采集器、工控机、显示器和系统软件等组成。

根据客户需求不同对上述子系统进行裁剪。

3. 系统组成

3.1 气态污染物监测

3.1.1 取样和预处理单元

样气在取样泵的抽力下由取样探头取出。样气中的绝大部分颗粒物被取样探头中的过滤器滤除，滤除后由伴热管线输送到制冷系统冷凝除水，送至分析单元进行分析。冷凝下来的水经排水系统排掉。由控制单元实现反吹、标定、制冷温度报警提示等功能，并显示系统的各种工作状态。

预处理系统中采用一级快速冷凝除水，确保气体组分不变。采用二级精细过滤，确保气体测量室不被污染，从而提高分析仪的使用寿命。
