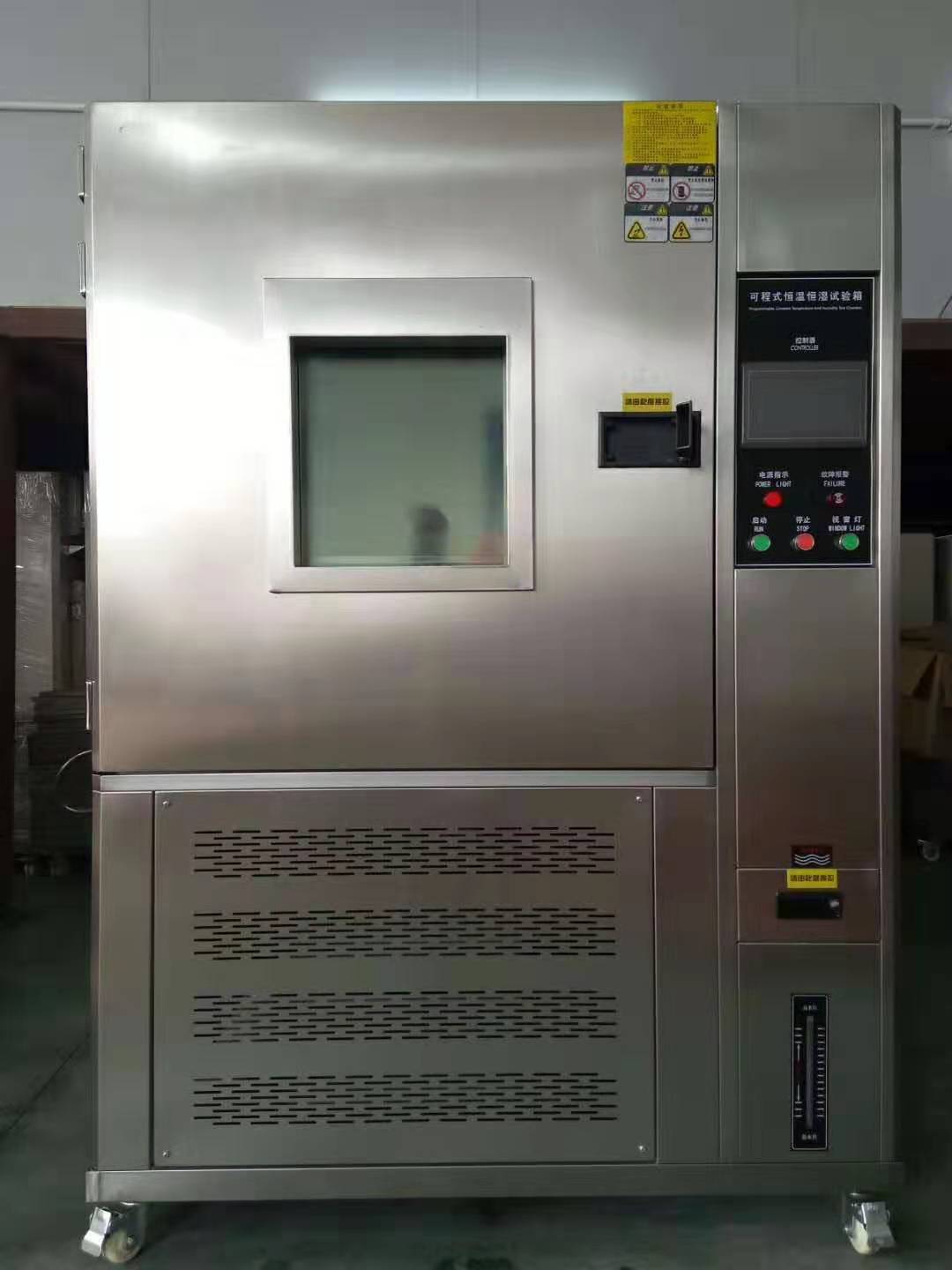

高低温交变湿热试验箱

适用于各类工业产品的可靠性试验，具有温度控制精度和控制范围宽的特点，性能指标符合GB5170.2.3.5.6-95《电工电子产品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求。

二、满足标准

恒温恒湿箱系列产品满足以下各项标准：

l GB-2423.1-89（IEC68-2-1）试验A：低温试验方法。

l GB-2423.2-89（IEC68-2-2）试验B：高温试验方法。

l GJB360.8-87（MIL-STD-202F）高温寿命试验。

l GBJ150.3(MIL-STD-810D)高温试验方法。

l GJB150.4(MIL-STD-810D)低温试验方法。

三、性能指标

注解：周围温度为+5~+35℃时，在无试验负荷情况下稳定2小时后测定的性能。

另外，关于温度上升及下降时间是指电源电压正常，周围温度+25±5℃时的性能。

四、性能技术参数：（指气冷式在室温25℃，空载时）

1.温度范围:－40℃～150℃

2.温度波动度:±0.5℃

3.温度均匀度:±2℃

4.温度极限:－40℃

5.升温时间:由常温升至150℃约35分钟（非线性）

6.降温时间:由常温降至－40℃约55分钟（非线性）

7.湿度范围:20%～98%R.H.

8.湿度波动度:±1.5%R.H

9.湿度均匀度:±2.0%R.H.

10.温湿度控制范围（如图）:

五、材料及结构技术参数

1.工作室尺寸:W400×H500×D400 mm （镜面不锈钢板SUS304#）

2.外箱尺寸约: W910×H1450×D1020 mm

3.保温材质:硬质Polurethane发泡＋玻璃棉

4.箱门: ①.单片门，左开，把手在右②.产品观测窗340×260×40cm三层真空层，内装有BE膜加热除霜装置，使您在任何时候都可以通过观察窗清晰地观察箱内供试样品的试验状况③.嵌入式无反作用平面把手 ④.门铰链:SUS#304 ⑤.试验箱内照明灯 11W ⑥.硅胶发泡胶条 2条 ⑦.电热自动除雾装置 1

5.试料置放架: ①.不大于20公斤②.不锈钢SUS#304格栅置物架1片③.不锈钢可调整间距置物轨道1

6.测试孔: 机体左侧测试孔￠50mm 1只，附不锈钢孔盖1只，硅胶塞头1只

7.测试体: DNA规格A级SUS#304L不锈钢制PT 100Ω白金电阻 2支（台湾）

8.附活动轮：4

9.加热系统: 鳍片式散热管形不锈钢电热器

10.加湿系统: ①.用水要求RO逆渗透纯水或蒸馏水②.不锈钢电热蒸汽发生方式加湿器③.内藏式水箱（18L）1个④.自动给水泵1个（自动将下层水箱的水供输到上层）⑤.电子液位开关 3只（台湾GE-DING）⑥.缺水警报及水回收装

11.送风循环系统: ①60W马达2只（特殊定制）②.加长轴心（特殊定制）③.多翼式风轮（特殊定制）④.特殊可调百页送风循环系统

12.冷冻系统:

①.压缩机:法国原装进口“泰康”全密闭式高效率之铁甲武士.

②.制冷剂:采用对臭氧系数为零的绿色环保制冷剂.（U.S.A Genetron）

③.冷凝器:风冷式冷凝器（特殊定制）

④.蒸发器（除湿器）:鳍片式自动负载容量调整（特殊定制）

⑤.膨胀系统:毛细管容量控制之冷冻系统

⑥.制冷辅助件：膨胀阀（丹麦Danfoss）；电磁阀（日本）；干

燥剂（丹麦Danfoss）； 等均采用进口零件.

高低温交变湿热试验箱

13.试验室用电源设备及注意事项

电源：AC220V 3Φ 3.2KW 50Hz

电压允许变动范围：额定值的±5%

（但是可运行的范围为±10%）

（2）负荷容量： 3.2 KW

（3）电流 ： 30A

（4）放置箱体时注意与墙面距离应大于100 mm

六、箱体及装备品

箱体

1.11外装材料拉丝不锈钢

1.12内装材料 SUS304#镜面不锈钢

1.13绝热材料硬质聚胺脂发泡+高效保温玻璃棉

2．装备品

2.1 计测装置

原装 韩国TEMI触摸屏可编程控制器

（1）程序储存容量 120组（1200温度段）

（2）具有断电程式记忆功能，复电后继续进行

（3）循环次数*多999次

（4）预约启动和停机功能

（5）运行时间：0~999小时59分

2.2 操作系统

2.2.1. 装备机器 : 温度过升防止器。

七、安全装置

l 温度过升防止器（保护被试品和试验箱体）

l 高速回路保护器（保护加热、）

l 电动机（鼓风机·冷冻机）过负荷热继电器（保护鼓风机、冷冻机过负荷）

l 冷冻机高压压力开关（保护压缩机、延长使用寿命）

l 保护电动机（冷冻机）的断路器（保护压缩机、延长使用寿命）

八、附属功能

l 定时功能（自动启动及自动停止）

l 报警显示功能

九、附属部品

1.产品观测窗340×260×40cm三层真空层，内装有BE膜加热除霜装置，使您在任何时候都可以通过观察窗清晰地观察箱内供试样品的试验状况.

2.照明灯1套

3.移动脚轮(4个)

4.测开电线孔1个

5.层盘1个

6.产品说明书

7.售后服务协议书

十、交货试验项

现场性能确认基本模式

l 温度下降时间及温度上升时间

l 温度控制范围的拐角点

l 湿度控制范围

l 确认在无负荷无试样情况下进行

十一、售后服务

1、供方质量保证体系严格按照ISO9001质量标准之要求执行

2、培训：可根据客户要求在设备出厂前或设备到场后，对需方的技术人员进行操作、保养及设备维护进行技术培训

3、服务：当设备因质量或其他原因不能正常工作时，我公司在得到通知后24小时内给予答复；需要现场维修时，我公司在得到通知后48小时内派员上门维修、检测

4、设备保修期为1年
