产品信息

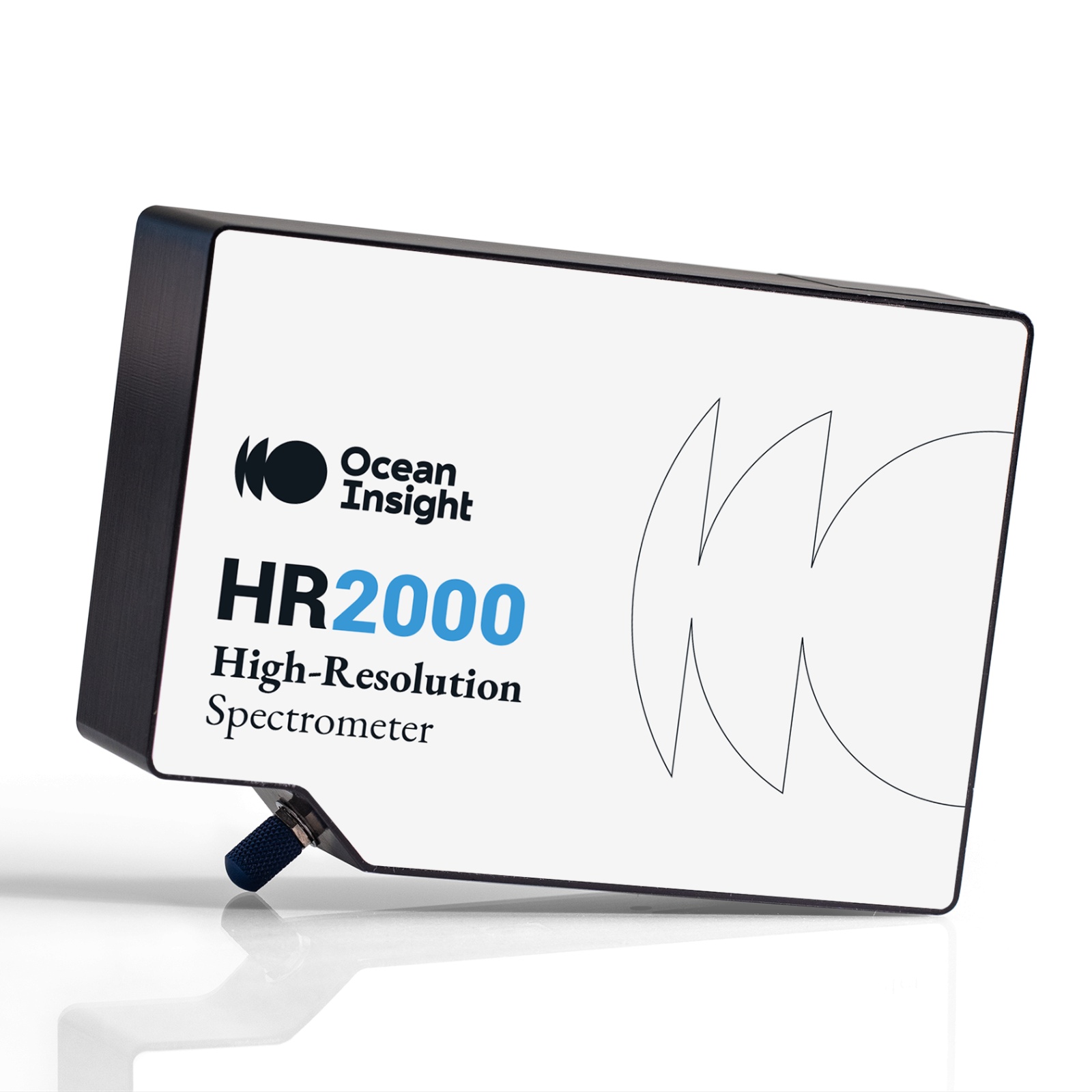

HR2000+定制光谱仪是一种小体积的高分辨率光谱仪,非常适合诸如以下的应用:激光和LED的波长表征,气体和单色光源监测,以及基本原子透射谱线的测量。 根据光谱仪的配置,光学分辨率可精确到约0.035纳米(半峰宽)。
此外,用户还可添加海洋光学配件,如:光源、探头和光纤,以配置各种应用特定的系统。
产品详情
灵活
— 可编程微控制器
可触发
— 触发功能同步光谱仪到其他设备
主要特点
每秒1000个全光谱输出
可编程微控制器
高分辨率应用
以太网联网配件
HR2000+样品光谱
高分辨率“HR”光学平台
可选配光学平台
安装和操作手册
规格:
每秒钟扫描1000个完整光谱
当光谱仪通过USB口与PC进行连接时,HR2000+利用板载2MHz的A/D转换器可完成每微秒获得一个完整光谱的获取与传输任务。
程序微控制器
HR2000+CG 光谱仪有一个板载的程序控制器可对光谱仪及其附件进行灵活控制。通过30针的接口,您可以进行许多操作包括控制外部光源,从外部对象获取数据。还提供10 个可编程的数字I/O口连接到别的设备,一个模拟输出,一个模拟输入和一个信号发生器用于外部触发。(对I/O口编程需要SpectraSuite光谱操作软件支持。)
高分辨率应用
HR2000+非常适合监测快速反应的高分辨率应用,如蛋白质动力学研究。对于液体化学或颜色测量,USB4000即可满足您的要求。
实现网络化的HR2000+光谱仪
利用Remora Network Adapter,用户可以通过以太网和无线网络与HR2000+通讯。运用SpectraSuite软件,可使设备变为一个网络光谱仪。勿需另外的设备,Remo使得多个用户存取数据、控制实验成为可能,他们可以从任何地方远程获取光谱数据。Remora的网络界面可在多种常见的网络浏览器上应用,并可以从PDA,iPhone以及其他网络设备上监测数据。
HR2000+ Sample Spectrum
This power-up data for our LS-1 Tungsten Halogen Light Source was taken by an HR2000+ at 2-millisecond intervals. The graph shows the tremendous amount of data generated with the HR2000+s acquisition rate speed of 1000 spectra per second.
高灵敏度&光学平台
通过应用海洋光学的高分辨率光学平台(25.4mm直径,101.6mm焦距,对称交叉式Czerny-Turner 光路设计)。HR2000+在200-1100nm波段有相应,“HR”光学平台配置决定了其特定波段、分辨率及灵敏度。用户可任意选择光栅、波长范围、透镜涂层、检测窗口及入射狭缝大小。可以通过选 择各式配件来满足特定系统的应用需求。
多种接口类型
HR2000+可通过USB2.0或RS-232串口与电脑通讯。当配置Remora网络适配器时,USB接口可以让用户通过以太网或无线网络进行通讯。当使用串口时,HR2000+需要5伏供电。数据被写进HR2000+的内存芯片中,SpectraSuite光谱操作软件可通过与电脑热连接读取这些值。
光学平台选件
HR2000+光学平台的独特之处在于,允许您根据自己的应用来来定制组件。同时,海洋光学的应用工程师会帮助您选择配置,有针对性地选择合适的入射狭缝,滤光片,光栅和探测器组件。
安装及操作手册
HR2000+升级为LIBS 1-通道系统
HR2000+手册为用户提供安装、校正和开展实验的详细说明。
配置LIBS2500plus控制器和以下设备,用户可将HR2000+光谱仪升级为单通道LIBS系统(LIBS2500-1PLUS):
LIBS采样腔(LIBS-SC)
LIBS 激光器(200 mJ 或 50 mJ)
LIBS成像模块(LIBS-IM-USB)
LIBS控制电缆
您可以联系海洋光学,将HR2000+返回工厂进行固件升级和配置相应设备将您的HR2000+升级为LIBS2500-1PLUS。
技术参数
物理特性 | |
尺寸: | 148.6 mm x 104.8 mm x 45.1 mm |
重量: | 570 g |
探测器 | |
探测器: | Sony ILX511B 线性CCD阵列 |
检测器范围: | 200-1100 nm |
像元: | 2048 像素 |
像元尺寸: | 14 μm x 200 μm |
像元阱深: | ~62,500 电子 |
灵敏度: | 400 nm: 75 光子/计数值; 600 nm: 41 光子/计数值 |
光学平台 | |
设计: | f/4, 对称交叉Czerny-Turner光路 |
焦距: | 101.6mm 输入;101.6mm输出 |
入射孔径: | 5 ,10, 25, 50, 100 或200µm宽狭缝或光纤(无狭缝) |
光栅选择: | 14种不同的光栅,紫外至近红外短波段 |
HC-1光栅选配: | 提供200-1100 nm波长范围 |
检测器采集镜选配: | 有,L2 |
OFLV滤光片: | OFLV 200-1100 nm |
其他平台滤波片选配: | 长带通OF-1滤光片 |
校准镜及聚焦镜: | 标准或SAG+UPG-HR |
紫外增强窗口: | 有,UV2 |
光纤连接器: | SMA905 0.22数值孔径单股光纤 |
光谱特性 | |
波长范围: | 由光栅决定 |
光学分辨率: | ~0.035-6.8nm 半高峰宽 |
信噪比: | 250:1全光谱 |
A/D 分辨率: | 14 bit |
暗噪声: | 12 RMS计数值 |
动态范围: | 2 x 108 (系统), 1300:1 单次探测 |
积分时间: | 1 毫秒 到 65 秒(通常MAX为20s) |
杂散光: | <0.05% at 600 nm; <0.10% at 435 nm |
校准后线性度: | >99.8% |
电子特性 | |
功耗: | 220 mA @ 5 VDC |
数据传输速度: | 全扫描到内存,USB2.0为1ms, USB1.1为15ms |
输入/输出: | 10个数字、可编程通用输入输出口 |
模拟通道: | 一个13位模拟输入,一个9位模拟输出 |
自动归零: | 无 |
数据输出外接盒兼容性: | 有,HR4-BREAKOUT |
触发模式: | 4种 |
发送脉冲功能: | 有 |
传送延时功能: | 无 |
连接: | 30针连接 |
计算机 | |
操作系统: | 具有USB端口:Windows 98/Me/2000/XP, Mac OS X 和 Linux;具有串口:任意32位Windows操作系统 |
网络连接: | Remora USB接口适配器用来进行以太网连接 |
计算机接口: | USB 2.0 @ 480 Mbps; RS-232 (2-wire) @ 115.2 K baud |
外围接口: | SPI (3-wire); I2C内部集成电路 |
