INSTITUTO NACIONAL DE PESQUISAS ESPACIAIS – I N P E

SAO JOSé DOS CAMPOS - SP - BRASIL

巴西国家太空研究所项目

Technical data/技术参数：

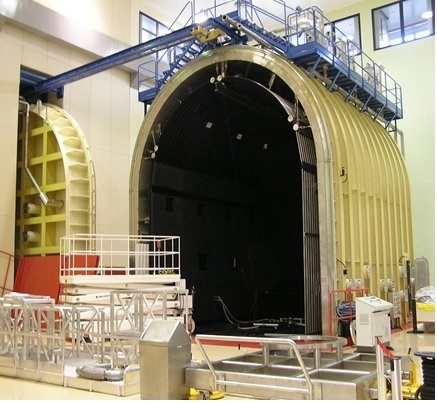

Shape: Mailbox chamber.

外形：邮箱形腔体

Thermal fluid: Dense gaseous nitrogen.

热流体：压缩氮气

Useful volume: 360 m3 (6m x 7，5m x 8m).

有效容积： : 360 m3 (6m x 7，5m x 8m).

Total dimensions: 7 m x 9 m x 9 m.

总尺寸： : 7 m x 9 m x 9 m.

Vacuum better than: 1x10-6 mbar.

真空度：< 1x10-6 mbar

Temperature range: from -180oC to +150oC 温度范围 GN2（压缩氮气）

< -190oC LN2 液氮

Heating speed/Cooling speed: 1.3oC/min.

加热/冷却 速率： 1.3oC/min.

Shroud temperature uniformity:<4oC.

导热层温度均匀性：<4oC

Material shrouds: Aluminium.

导热层材质：铝

特殊设计：

LN2 shrouds flooding for long term， low temperature tests.

液氮制冷用于长时间，低温度的测试。

6 thermal separated zones with independent Temperature control.

6个热控制组件分别控制不同区域的温度（可使得每个区域处于不同温度）

1 Mobile shroud with independent

temperature control.

一个独立移动加热罩可独立控制温度

Redundant TCU interconnections.

每个热控制组件都是其他热控制组件的备用组件。如

一个热控制组件失灵，其他的组件可承担他的工作。

Monitoring system including Quadrupole

Mass Spectrometer and Quartz Crystal

Microbalance.

监视系统包含：微反活性测定仪以及石英微天平
