德国图拉特（Thyracont） 单通道真空显示控制器VD9CV

VD9CV

单通道真空显示控制器

**压强： 1400～1 x 10-3 mbar

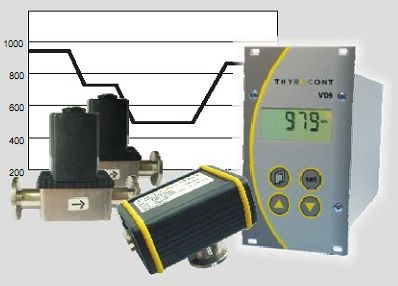

VD9CV 是用于持续真空控制的完整系统， 带有真空规管和控制抽空和通风的比例阀

精确稳定的PI-3态控制，为您提供佳的过程控制

坚固的19英寸屏蔽金属外壳14 HP x 3 RU和防护面板，以保证操作可靠安全

典型应用

• 智能控制器，用于高低真空范围内的过程压强控制

• 生产过程和产品的优化

• 通过串行接口控制压强升降和压强剖面 (外部设定值编程)

• 过程自动化

• 化学加工工程

• 分析应用

• 电器工程

技术参数：

德国图拉特（Thyracont） 单通道真空显示控制器VD9CV

技术资料

___________________________________________________________

显示器

Alpha-数字液晶显示器（LCD）， 背景光，

4 位数， 屏幕尺寸45 x 20 mm， 浮点， 2 - 4 位数

指数， 2 位尾数， 1位指数

___________________________________________________________

显示刷新速率：2 赫兹 (0，5 s)

___________________________________________________________

采样速率：20 赫兹 (50 ms)

___________________________________________________________

电源：95 - 265 VAC， 50 / 60 赫兹

___________________________________________________________

功耗：高 15 W （包括真空规）

___________________________________________________________

保险丝：0.8 A/T

___________________________________________________________

操作温度：+5...+50°C

___________________________________________________________

存储温度：-20...+60°C

___________________________________________________________

测量输入器件：2 x 4 - 20 mA， 9孔SubD，适用于 VSC42MA4， VSP52MA4

___________________________________________________________

控制输出器件：2 x 晶体管控制输出用于24 V 阀

___________________________________________________________

模拟输出：0-10 V， >10 k， 2插头

___________________________________________________________

串行接口:Mini-USB（迷你并行端口）， B型， 5孔， 虚拟通信端口协议

___________________________________________________________

防护等级：IP20

___________________________________________________________

重量：750 g (不包括阀门)

___________________________________________________________

产品型号

• VD92CV (1400 ~ 1 mbar)

VD9CV + VSC42MA4 + 阀

VPROP40 和VPROP16， 2米电缆

• VD95CV (1400 ~ 1 x 10-3 mbar)

同上， 另附带真空规VSP52MA4

附件

• VPROP16

连续阀，不锈钢， 24 VDC， NW 1.6 mm

• VPROP40

连续阀， 不锈钢， 24 VDC， NW 4 mm

• DC1VV

开关阀， 镀镍， 24 VDC， NW 2.2

• DC1VCR

开关阀， PTFE ，24 VDC， NW 4

• W0900002

2米带屏蔽测量电缆

• W0900006

6米带屏蔽测量电缆

• VGR

VacuGraph窗口软件

• WUSB0002

2米带屏蔽USB接线电缆

主要特点：

优点

• 高级控制特点：持续安静控制的阀门，用于控制抽空和通风。根据操作要求控制其开合度。

• 下游控制（包括抽气阀）

• 上游控制 （根据需求）

• 接线简单，阀门由控制器直接驱动

• 通过串行接口，支持设定值编程(升降等)

• 通用开关模式电源 95 - 265 VAC

• 压强显示：毫巴，托，百帕

• 单道控制器，量程 1400~1 x 10-3 mbar， 可装两个真空规， 保证压强的持续显示。

• 易于操作

• 带背景光液晶显示器

• 19英寸屏蔽外壳，有箔片保护面板

• VacuGraph 软件: 真空过程记录和评估， 编程设定值和时基压强剖面， 远程控制
