综述：

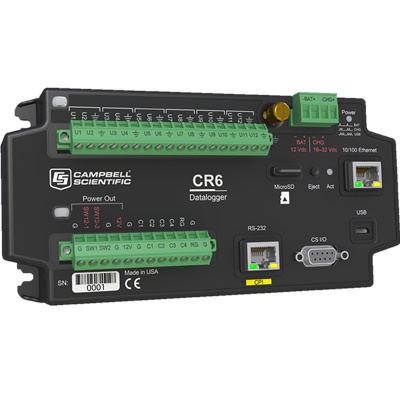

CR6数据采集器是美国CSI公司**设计的一款功能非常强大的数据采集和下载系统。它的功能比其他采集器要强大很多，主要是：更快的通讯方式，更低的供电要求，支持USB连接，SD卡，并提高了模拟信号测量的准确度和精度。CR6增加了美国CSI公司自行设计的新的终端测量端口U，支持多种测量（模拟信号、数字信号或者其他智能传感器），这也是美国CSI推出的**款支持静态振动测量的多功能数据采集器。

功能和特点：

• 强大的功能，支持多种数据下载

• U终端测量，可以按照自己想要的测量模式进行选择性测量（模拟，数字，输入或者输出）

• 静态振动测量是CSI专属技术

• 所有的终端测量口都有过电保护功能

• 多种供电方式，太阳能，直流电，12V电池或者USB

• 支持10/100M网络通讯

• 移动终端模块接线更加容易

• 支持微型SD卡存储

• 支持232和485

• CPI口支持CSI自行设计的高速传感器和分布式模块（CDM）

• 支持CRBASIC和SCWIN程序编辑器，完全兼容PakBus协议

• 可以使用CR1000和CR3000的操作系统

技术规格：

• 处理器：32位硬件浮点运算单元，运算速度100MHZ

• 内部存储：有4M存储空间，6M闪存用于操作系统运行，1M串行闪存用于程序运行

• 微型SD卡：**支持16G外部数据存储

• 时钟精度：每年不超过3分钟，如果使用GPS校准不超过10微妙

• USB接口：用于连接PC（如果需要修改设置有电压限制），2.0全速，12Mbps

• CS I/O口： 支持CSI设备和显示器

• CPI接口：用于CSI分布模块的终端扩展

• 电池接口：用于接12V供电

• 充电接口：用于接16-32V dc充电电源或者12和24V太阳能板

• SW12V：两个开关12V用于给传感器或者设备供电（1100mA@20 C）

• 12V： 一个12v用于给设备供电

其他的测量端口技术规格：

U端口：U端口是软件用来测量模拟或者数字信号

1模拟输入状态：12个单端测量或者6个差分测量（测量范围±5000mV，±1000mV，±200mV，24位ADC）

2模拟输出：用于±2.5V或者±2.5mA桥测量，12位DAC

3静态频率振动信号：12V p-p和100HZ到6.5KHZ脉冲信号，或者静态振动信号

4热电阻：内置5K电阻用于电阻测量

5频率：**200KHZ，振幅依赖

6开关量：1HZ到20KHZ，振幅依赖

数字I/O接口状态下由5V或者3.3V逻辑电平组成

7输出状态或者控制

8电压输出：5V，3.3V，20mA@3.5V

9用于I/O时钟

10开关量（150HZ）或者高频脉冲（1 MHZ）

11脉冲宽度调制

12打开关闭功能

13支持SDI12和SDM信号

14支持标准232通信

四个C口：数字口功能

1数字口功能由5V或者3.3V逻辑电平组成

2输出状态或者控制

3电压输出：5V，3.3V，11mA@3.5V

4用于I/O时钟

5开关量（150HZ）或者高频脉冲（1 MHZ）

6脉冲宽度调制

7打开关闭功能

8支持SDI12和SDM信号

9支持全双工或者半双工232或者485通信

**模拟精度：±（0.04%每2微伏），0到40摄氏度

**有效分别率：50 nV（±200mV 范围，差分测量，反向测量）

重量：0.42 kg

体积：20.3*10.2*6.1cm

产地：美国CSI公司
