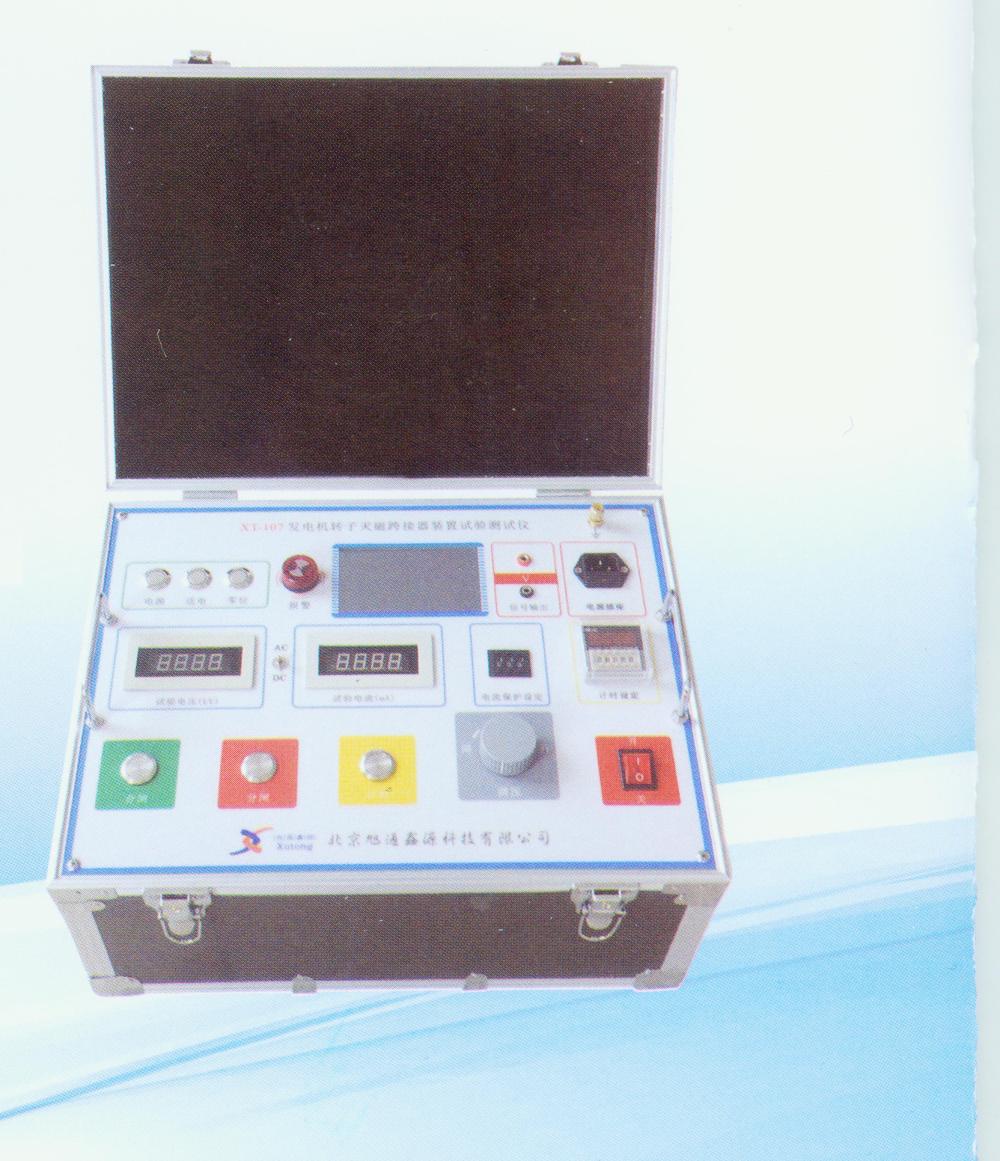

XT-107发电机转子灭磁跨接器装置试验测试仪

当发电机正常停机或者发电机出现故障以及受外部影响时，都有可能出现发电机的转子受到过电压的侵害：

发电机转子一旦受到过电压的侵害，将会造成转子匝间短路或者绕组对地绝缘损伤击穿，严重时将威胁发电机定子及变压器的安全。为了防止上述几种发电机转子过电压的发生，现在国内许多发电机都装有进口原装或组装的励磁装置及附带的发电机转子灭磁跨接器装置，其占有比率越来越高。其安全性受到了越来越多的关注。

按照国家的要求，灭磁及过电压保护装置(跨接器)必须按照

DL/T 843-2010《大型汽轮发电机自并励静止励磁系统技术条件》转子过电压试验>规定

对运行的发电机都要定期进行转子过电压装置的性能试验。

为了更加方便有效的对发电机转子灭磁跨接器装置进行测试，我公司运用自己的**技术，研发了发电机转子灭磁跨接器装置试验测试仪，作为该项试验的专门仪器，为发电机调试、试验提供一种方便、科学、安全、可靠的发电机转子过电压保护装置的测试仪器。

特点：

自动电源开断装置、用于仪器开合闸操作；

将电源输入电压与输出电压完全隔离开来，保证了仪器和被试验设备安全；

测量装置上，电压、电流表通过转换开关来选择被测对象

在仪器操作面板上还设计了嵌入式液晶显示屏式的示波器，用来清楚的记录发电机转子跨接器中可控硅管的导通角度、特性和导通电压。

高压交流输出和高压直流输出设计在仪器箱体的背面，使得仪器试验操作时操作人员远离高压电，保证了试验人员安全。

主要技术指标

工作电源：电源电压：AC220V±10% 电源频率：（50±1）Hz

工作环境：温 度：－5～＋40℃ 相对湿度：＋25℃时不超过 90%

工作方式：手动升压、零位自锁

显示方式：四位半数显　、嵌入式示波器

自动保护：过流自动保护、定时声光报警

额定电压：DC4.5kV AC3KV 误差：±1.5%

额定容量：2KVA

外形尺寸：400×300×300 mm
