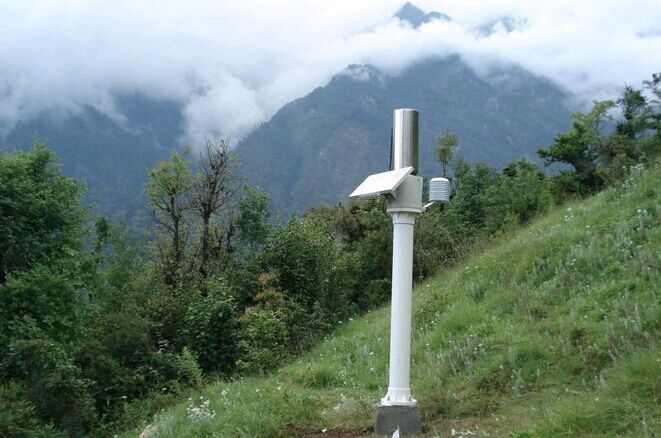

林业局气象监测站 森林气象监测站山林气象监测站无线自动气象站

林业气象站概述

OSEN-Q自动气象站采用嵌入式技术，可用于测量风速、风向、气温、气湿、气压、全辐射、雨量、蒸发、土壤温度、土壤水份等各类气象数据。 系统采用模块化设计，可根据用户需要（测量的气象要素）灵活增加或减少相应的模块和传感器，任意组合，方便、快捷的满足各类用户的需求。 系统自带显示、自动保存、实时时钟、数据通讯等功能。该自动气象站有技术先进，测量精度高，数据容量大，遥测距离远，人机界面友好，可靠性高的优点，广泛用于气象、海洋、环境、机场、港口、工农业及交通等领域，也适合学校和科研机构使用。

二、无线自动气象站组成

奥斯恩自动气象站由奥斯恩系列气象传感器、数据采集器、智能控制器系统、气象数据监测平台组成。

1、数据采集仪

数据采集仪是自动气象站的核心部件，所有传感器均通过电缆与采集仪连接，采集仪可独立工作，自带LCD显示屏、时钟、存储器（标存2048条数据，并可扩展），可显示各项气象数据；采集仪带RS232口，可与电脑连接；

2、具有气象数据采集、气象数据定时存储、参数设定、友好的人机界面和标准通信功能

3、气象数据监测平台

通过上位机软件设置记录间隔。对所要实现自动采集记录的参数（风速，风向，空气温湿，雨量等）进行设定，以满足自动采集记录要求。连接计算机可以对被监测环境的数据进行实时监测、曲线显示、数据保存、数据处理等管理功能，超出设定阈值后系统自动报警。

上位机软件具有多种界面显示、数据存储、数据打印、数据查询与统计、用户管理等功能。系统支持数据库持久化存储及Excel 格式数据导出。采用 mysql 开源数据库存储，支持报表打印、历史曲线 打印及在 Excel 里打印。读取的历史数据可以按照excel格式进行输出，通Microsoft，excel程序对数据进行处理，绘制折线图、饼图，进行曲线拟合等。以供其他软件进一步的分析处理。

气象站技术参数：

1、空气温度

测量范围：-40～60℃ 精度：±0.2

2、空气湿度

测量范围：0～100% 精度： 3%

3、风速传感器 精度：±1m/s

启动风力：0.2-0.4 m/s 测量范围：0-60 m/s

4、风向传感器

测量范围：0--360度 (0.4V，或4MA对应0度，北的方向)负载能力：小于600欧 一般建议250欧

5、雨量

测量范围：０～50mm/小时 精度：0.2mm

工作原理：翻斗式，每斗0.2mm 输出信号：脉冲信号

6、大气压力传感器

单位：mbar 测量范围：500～1100mbar（即50～110Kpa）

工作环境：-20 ～85℃ 测量精度：15位

7、土壤温度传感器

CG-03 土壤温度变送器探头，探头厂商：德国Heraeus

探头型号: ST-1-PT1000 A级 探头护体：Ф5*30mm不锈钢护体

8、土壤湿度传感器

测量参数：相对饱和含水率单位：% 测量范围：0～100% 测量精度：±3%

9、水面蒸发传感器

口径：Φ200mm精度：±1％ 测量范围：0～80mm

10、总辐射传感器

光谱范围：300～3000nm 信号范围：0～2000W/m2

11、光照传感器

光照范围： 0～200 KLUX 精 度：±5%

三、供电方式灵活方便

太阳能、市电互补供电系统。即使突然停电依然不影响使用。可根据用户需要自由选配。太阳能系统方式供电，可保证连续阴雨天情况下十天无断电稳态工作。

每个监测点配备30W太阳能板一块，12的蓄电池一块，白天进行太阳能板给蓄电池充电，给仪器设备供电，供电系统可以保证在连续阴雨10天左右的仪器正常供电。

四、GPRS无线传输系统

通过GPRS流量把采集到的数据缓存到远端服务器，用户通过独立的用户名密码，可以在任何一台可以上网的电脑、移动设备问，查看下载数据，不受地域的限制。
