EDK 6700燃气多组份分析仪
发热量和沃泊指数测量装置
|
|
在线监测燃气热值
WI沃伯指数表示作为燃料气体的气体热值（称为热值），可计算燃料气体的发热量、密度、相对密度，以及与空气的密度比。更精确地说，比重与在恒定压力下通过恒定孔口尺寸的流速成比例，并且因此与气体热值成正比。
EDK 6700将持续监控测量的沃伯指数提供给天然气生产商、分销商或任何需要生产过程优化的使用者.
本质上EDK6700是一台可调滤波器的近红外I.R气体分析仪。分析仪是一种基于红外线吸收的在线监测系统，用于测量低碳烃。（烷烃，烯烃和炔烃）。
实时光学分析系统EDK 6700能够高精度分离独立测量碳氢化合物，在此之前要分离独立测量烃类气体只能由气相色谱（GC）分析仪进行。
技术
高级近红外或红外NIR / IR吸收光谱装置利用先进的光谱扫描并基于化学计量的数据处理，具有极高的精度、低交叉灵敏度和非常快的响应速度。具有**的光谱设计的流通池可进行高度稳定和精确的测量; 先进的调谐滤波器光谱分析算法提供业界前沿的具有**量程校准的、低交叉干扰的、高基线稳定性的和快速线性响应的干扰补偿。
主要应用
天然气质量和成分测量、BTU /Wobbe指数测量、燃料混合和控制、燃气涡轮机、发动机、燃料电池、沼气和合成气燃料、高炉气体、甲烷产品、天然气质量、用于燃烧控制的气体分析、炼油厂、火炬柜等等…

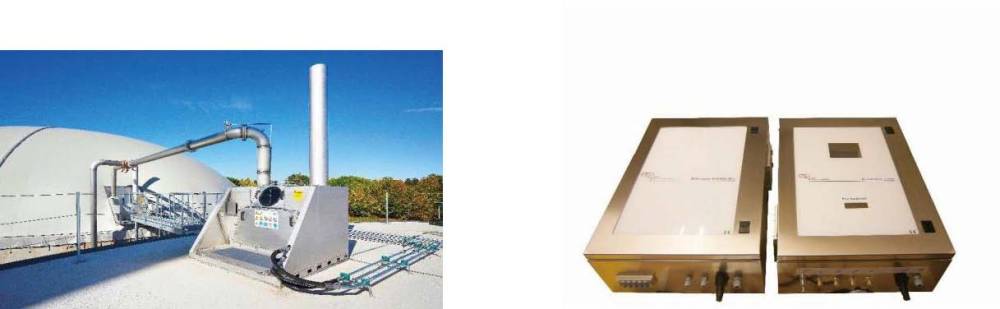

图片仅代表展示的产品。 EDK保留在本公告内更改信息的权利，恕不另行通知。
系统内部
非接触式气体流通池
抗毒传感器
长期稳定性
EDK 6700是一种基于近红外线吸收的在线监测系统， 光谱仪组件-光源，TF和检测器
用于测量烃和VOC气体; 包括以从ppm级到%级的烷
烃、烯烃、炔烃、醇类、醛类和芳烃类。
流通气体池
抗毒传感器
长期的稳定性多功能光学平台
紫外线通过红外线波长区域
多种光源耦合高集光率
高光学吞吐量
超高灵敏度
信号噪音比
快速测量（<1s）
不透明的液体或固体测量，波长扫描
多种化合物同时进行
高稳定性和选择性
标准气体A | 标准气体B | 标准气体C | ||||
EDK6700 | 参考 | EDK6700 | 参考 | EDK6700 | 参考 | |
CH4(%) | 86.29 | 86.183 | 83.37 | 83.284 | 82.10 | 82.091 |
C2H6(%) | 8.47 | 8.542 | 3.07 | 3.056 | 3.88 | 3.893 |
C3H8(%) | 1.84 | 1.963 | 0.40 | 0.460 | 0.88 | 0.949 |
iC4H10(%) | 0.31 | 0.227 | 0.10 | 0.073 | 0.18 | 0.146 |
nC4H10(%) | 0.48 | 0.422 | 0.11 | 0.093 | 0.17 | 0.148 |
总C5(%) | 0.02 | 0.000 | 0.00 | 0.000 | 0.00 | 0.000 |
N2(%) | 1.10 | 1.120 | 11.23 | 11.344 | 9.80 | 9.793 |
CO2(%) | 1.55 | 1.543 | 1.72 | 1.690 | 3.01 | 2.979 |
C6+(%) | 无 | 0 | 无 | 0 | 无 | 0 |
43.1638 | 43.107 | 35.9752 | 35.975 | 36.7314 | 36.742 | |
沃伯指数（MJ/m3） | 53.7128 | 53.676 | 44.9728 | 44.971 | 45.3103 | 45.336 |
一些气体成份的低检测限（部分列表）
CO(一氧化碳） | 0.3 ppmV |
CO2(二氧化碳） | 0.15 ppmV |
H2O(水） | 1.5 ppmV |
CH4(甲烷） | 0.3 ppmV |
C2H6(乙烷） | 0.6 ppmV |
C3H8(丙烷） | 0.3 ppmV |
THC（总烃） | 1 ppmV |
N2O（一氧化二氮） | 0.15 ppmV |
NO2(二氧化氮） | 1.5 ppmV |
NO（氧化氮） | 1.5 ppmV |
HF（氟化氢） | 1.5 ppmV |
C2H2（乙炔） | 0.6 ppmV |
HCI（氯化氢） | 0.6 ppmV |
AsH3（三氢砷化） | 1.5 ppmV |
条件：1 atma气压，30秒平均时间，非吸收背景
系统布局
EDK 6700气体分析仪为光谱仪和残留氧分析仪提供准确和实时的替代方案，用于监测燃料气体成分和热值特性，包括液化天然气（LNG），管道天然气和其他含有C1-C5烃的燃料气体。
工厂校准后，分析仪在仅含有C1-C5的液化天然气样品和含有C6 +较重碳氢化合物的管道天然气样品中提供<0.15％的相对CV准确度。
天然气分析配置中EDK 6700气体分析仪规格
测量
可测量成份 | 甲烷、乙烷、丙烷、正丁烷、异丁烷、C5(总)，二氧化碳(0 - 99.9%)BTU，、热值、Wobbe沃伯指数 |
精度/重复性 | <+/-0.05% （重复性基于5秒平均值） |
准确度 | - 甲烷（80-99.9%）：+/-0.2%，甲烷（0-80%）： - +/-0.5%甲烷和丙烷+/-0.2% - iso，n-丁烷：+/-0.1% - 丙烷：+/-0.2% - 二氧化碳：+/-0.2% |
零点漂移 | 每月低于±0.2％（空气或氮气为零） |
量程校准 | 工厂校准（分析仪使用年限的**校准） |
更新率 | 5秒（默认）或1-300秒可设置时间（延长平均时间提高精度） |
另加通道 | 联系EDK可定制其他目标气体 |
采样
技术 | 流通式 |
流量 | 0.1-1SLMP（标准公升/分钟）可根据要求提供多达15 SLMP |
气压 | 0-5 psig(可根据要求提供100psig) |
样品温度 | 0-50℃ |
样品连接器 | 世伟洛克配件 |
多点采样 | 多达6种不同的采样点 |
电气信号
电信号输出 | 4-20mA（毫安）代表每种测量气体浓度或者Wobbe 指数 |
通讯协议 | ModBus RTU、ModBus TCP、Profibus、以太网 |
多点采样信号 | 用于由SW驱动每个测量点的D.O. |
机械尺寸和其他
机械尺寸 | 尺寸取决于应用和配置 |
重量 | 18kg |
供电 | 100-240VAC@50Hz |
操作温度 | -5℃+40℃ |
外壳及防护等级 | SS304-IP54 |
