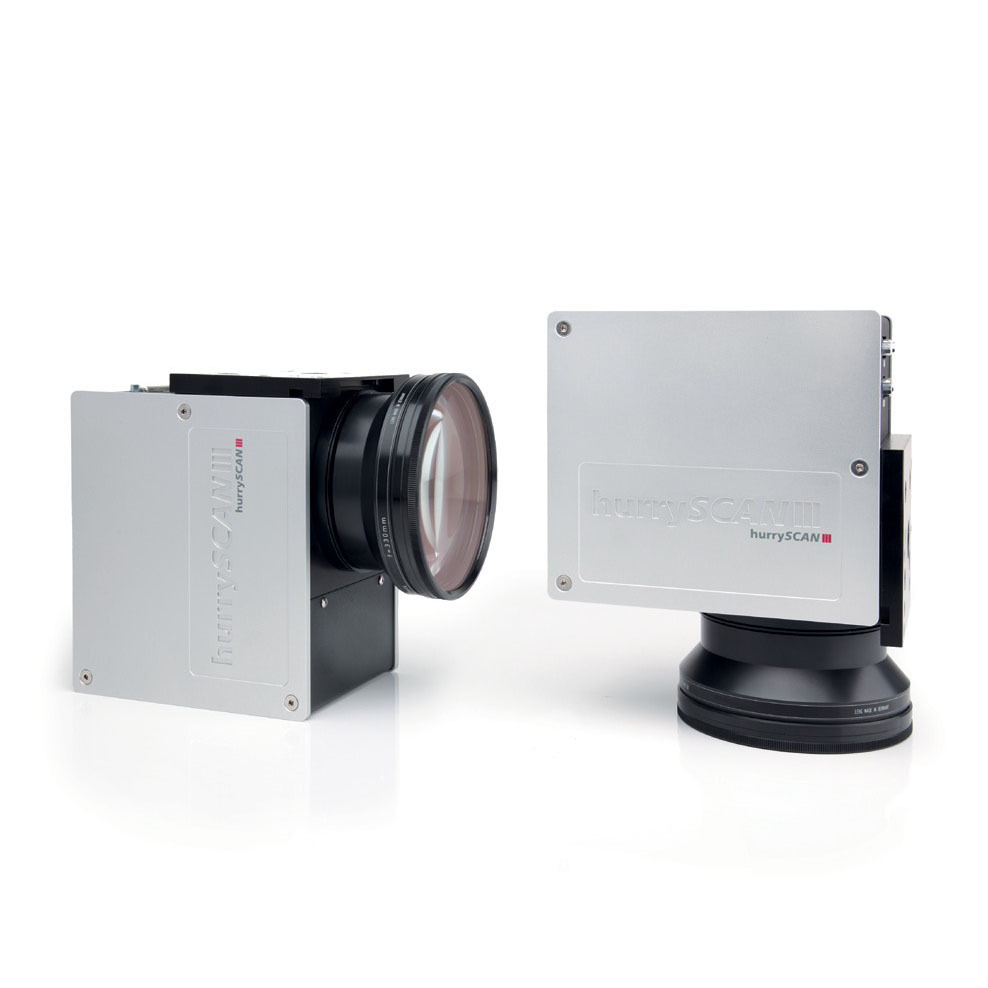

Hurry SCAN系列振镜型号有：hurrySCAN10，hurrySCAN20，hurrySCAN25，hurrySCAN30和hurrySCAN II 7，hurrySCAN II 10，hurrySCAN II 14，hurrySCAN III 10，hurrySCAN II 14。
HurrySCAN系列系列扫描振镜具有低成本高效率的特点，其型号覆盖7mm-30mm入光孔径的扫描振镜，多种特殊功能，如提供**1000CPS的写入速度，高达几千瓦范围功率的打标，基本满足所有工业激光上的应用。
HurrySCAN振镜的应用领域：1：材料加工2：标刻、钻孔3：快速成型、快速制造，4：3D打印5：飞行打标
以下是hurrySCAN30基本参数：
光学配置
波长范围（标准）1030 / 515 / 343 nm ， 1064 / 532 / 355 / 266 nm
1070-1085 nm ， 450-2500 nm ， 9300-10600 nm
**值。激光功率（标准系统）@ 1064nm 5000W
典型的扫描角±0.35 rad
图像字段大小(1064 nm，f = 160 毫米)30毫米 x 30 毫米
典型光斑尺寸 (1064 nm，f = 160 毫米)11 μ m
动态配置
安装调节轴1
跟踪误差0.55 ms
打标速度 0.7 rad/s
定位速度3.0 rad/s
写入速度(F-θ 目的，f = 160 毫米)高写作质量50cps 良好的写作质量220 cps
精度
可重复性 (RMS ) <2 μrad
定位分辨率（**）。88位 *
非线性< 3.5 mrad / 44 °
增益误差< 5 mrad零偏移量< 5 mrad
重量5.8KG
电源要求±(15+1.5) V DC，**值。6 A
角度是光学角度 | hurrySCAN ®II | hurrySCAN ® | ||||||||||
入光孔径 | 7 mm | 10 mm | 14 mm | 10 mm | 20 mm | 25 mm | 30 mm | |||||
光学特性 | ||||||||||||
X轴典型扫描角度 | ±0.35 rad | ±0.35 rad | ±0.35 rad | ±0.35 rad | ±0.35 rad | ±0.26 rad | ±0.35 rad | |||||
Y轴典型扫描角度 | ±0.35 rad | ±0.35 rad | ±0.35 rad | ±0.35 rad | ±0.35 rad | ±0.40 rad | ±0.35 rad | |||||
扫描范围（椭圆） | - | - | - | - | - | 80 x 130 mm2 | - | |||||
扫描范围（圆形） | 110x110 mm2 | 110 x 110 mm2 | 90 x 90 mm2 | 110 x 110 mm2 | 90 x 90 mm2 | 75 x 75 mm2 | 50 x 50 mm2 | |||||
线性度 | < 3.5 mrad | < 3.5 mrad | < 3.5 mrad | < 3.5 mrad | < 3.5 mrad | < 3.5 mrad | < 3.5 mrad | |||||
动态特性 | ||||||||||||
跟踪误差 | 0.11 ms | 0.14 ms | 0.24 ms | 0.18 ms | 0.35 ms | 0.50 ms | 0.55 ms | |||||
长时间漂移（8小时） | < 0.3 mrad | < 0.6 mrad | < 0.6 mrad | < 0.6 mrad | < 0.6 mrad | < 0.6 mrad | < 0.6 mrad | |||||
阶跃时间 | ||||||||||||
1 % F.S | 0.23 ms | 0.25 ms | 0.40 ms | 0.35 ms | 0.80 ms | 0.90 ms | 1.20 ms | |||||
10 %F.S | - | - | 1.60 ms | 0.90 ms | 2.50 ms | 3.20 ms | 4.50 ms | |||||
速度 | ||||||||||||
标刻速度 | 3.5 m/s | 2.5 m/s | 1.5 m/s | 2.0 m/s | 1.0 m/s | 0.8 m/s | 0.7 m/s | |||||
定位速度 | 15.0 m/s | 10.0 m/s | 7.0 m/s | 7.0 m/s | 6.0 m/s | 5.0 m/s | 3.0 m/s | |||||
写入速度 | ||||||||||||
好品质写入速度 | 1100 cps | 800 cps | 500 cps | 640 cps | 320 cps | 260 cps | 220 cps | |||||
高品质写入速度 | 800 cps | 500 cps | 340 cps | 400 cps | 210 cps | 170 cps | 150 cps | |||||
重量（不带物镜时） | 3 kg (6) | 3 kg (6) | 3 kg (6) | 3 kg (6) | 5.8 kg | 5.8 kg | 5.8 kg | |||||
型号参数所有的角度都是光学角度 | hurrySCAN ®III | |||||||||||
入光孔径 | 10 mm | 14 mm | ||||||||||
光学特性 | ||||||||||||
X轴典型扫描角度 | ±0.35 rad | ±0.35 rad | ||||||||||
Y轴典型扫描角度 | ±0.35 rad | ±0.35 rad | ||||||||||
扫描范围（椭圆） | - | - | ||||||||||
扫描范围（圆形） | 110 x 110 mm2 | 90 x 90 mm2 | ||||||||||
线性度 | < 3.5 mrad | < 3.5 mrad | ||||||||||
动态特性 | ||||||||||||
跟踪误差 | 0.12 ms | 0.18 ms | ||||||||||
长时间漂移（8小时） | ||||||||||||
漂移 | < 100 μrad | < 100 μrad | ||||||||||
增益 | < 100 ppm | < 100 ppm | ||||||||||
长时间漂移（24小时） | ||||||||||||
漂移 | < 100 μrad | < 100 μrad | ||||||||||
增益 | < 100 ppm | < 100 ppm | ||||||||||
温度漂移 | ||||||||||||
漂移 | < 15 μrad/K | < 15 μrad/K | ||||||||||
增益 | < 25 ppm/K | < 25 ppm/K | ||||||||||
阶跃时间 | ||||||||||||
1 % F.S | 0.35 ms | 0.35 ms | ||||||||||
10 %F.S | 1.7 ms | 1.2 ms | ||||||||||
速度 | ||||||||||||
标刻速度 | 3.0 m/s | 2.0 m/s | ||||||||||
定位速度 | 12.0 m/s | 12.0 m/s | ||||||||||
写入速度 | ||||||||||||
好品质写入速度 | 1000 cps | 660 cps | ||||||||||
高品质写入速度 | 700 cps | 410 cps | ||||||||||
重量（不带物镜时） | 3 kg | 3 kg | ||||||||||
