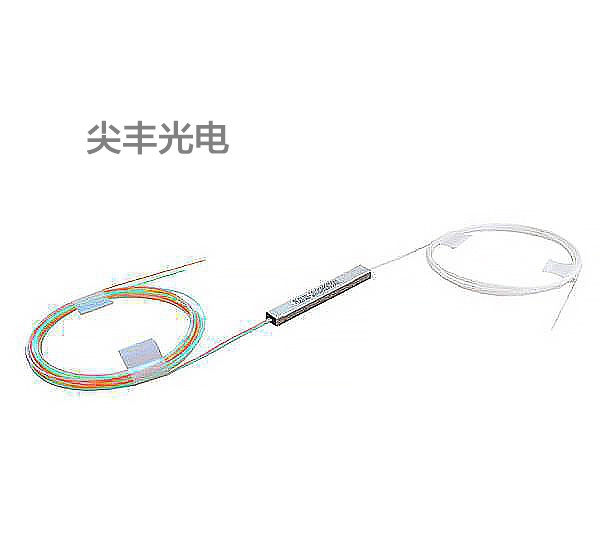

1x2 2x2保偏滤波片式耦合器
产品简介:尖丰光电的高性能2x2保偏光纤耦合器设计用在1310 nm,并且具有50:50和90:10耦合比可选。熊猫保偏光纤的每一个分支都置于?900 μm宽松分叉套管内,并且末端都使用FC/APC接头。请注意,这些光纤耦合器仅在光沿慢轴入射时才正常工作。
这些保偏光纤耦合器的显著优点包括低额外损耗,小型封装尺寸,和高保偏消光比。这些耦合器通常用于光学传感器、光学放大器和光纤陀螺仪。
2x2保偏光纤耦合器具有二向性,可对信号进行分束和合束(参见耦合实例标签)。当用作合束器时,将一个端口连接到一个没有用过的输出端,因为有一部分的光将会通过这一分支。每个耦合器都包含全部四个可能的输入/输出组合的耦合比、消光比和插入损耗的测试。
产品特点: | 产品应用 |
低插入损耗 高消光比 高隔离度 高稳定性和可靠性 | 光纤放大器 光纤光学仪器功率监测 光纤传感器 |
规格参数:
参数 | 1 x2 | 2 x2 | ||||
工作波长(nm) | 1310,1550 | 980,1064 | 1310,1550 | 980,1064 | ||
工作波长范围(nm) | ±40 | ±20 | ±40 | ±20 | ||
附加损耗(dB) | ≤0.7 | ≤0.8 | ≤1.0 | ≤1.2 | ||
均匀性(only for 50/50) (dB) | ≤0.4 | ≤0.5 | ≤0.6 | ≤0.8 | ||
Tap Ratio (%) | 1±0.2%,2±0.4%,5±1%,10%,20%,30%,50% | |||||
消光比(dB) | Type B (Both of axisworking) | ≥20 | ≥20 | ≥18 | ≥18 | |
TypeF (Fast axisblocked) | ≥22 | ≥22 | ≥22 | ≥20 | ||
回波损耗(dB) | ≥50 | |||||
可承受光功率(mW) | ≤300 | |||||
光纤类型 | Tap port 2(only for1x2) | SMF-28e or HI 1060 or Pandafiber | ||||
Tap port 2&4(only for2x2) | SMF-28e or HI 1060 or Pandafiber | |||||
Port 1 &3 | Pandafiber | |||||
工作温度(°C) | -5~+70 | |||||
储存温度(°C) | -40 ~+80 | |||||
尺寸(mm) | φ5.5 ×L35 | |||||
*以上参数是在没有连接头的情况下测得
*加头损耗IL≤0.3db,RL≧5db,ER≧2db
*保偏光纤的慢轴方向与连接头定位键对准
封装尺寸:
?
订单类型:
PMFC | 类型 | 波长 | 耦合比 | 轴对齐 | 尾纤类型 | 光纤类型For Port2,4 | 长度 | 连接头 |
1x2 2x2 | 1064 1310 1550 | 1/99 2/98 3/97 …… 50/50 | F=FastAxis Blocked B=BothAxis Working | 250=250um barefiber 900=900um loosetube 3000=3mm loosetube | 1=SMF-28e 4=HI1060 5=Panda fiber | 0.8= 0.8m | NE=None FA=FC/APC FC=FC/UPC SA=SC/APC SC=SC/UPC XX=Other |
