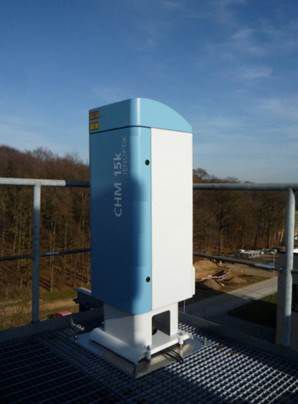

CHM15K 激光雷达测云仪

产品简介:

在任何气候条件下可靠运行 CHM 15 k系列准备全年的工作，在任何气候。由于双案例结构结合窗口鼓风机和自动加热系统，测云仪不干扰雾化、降水、冻结或者过热。

附加说明:

光学灵敏度高精确的结果!就能得到准确的结果在天，夜间长寿命的固态激光源，小接收器带宽过滤器和一个高度敏感的照片。

系统特点：

1：测量高度可达15公里

2：探测盲区在150米以下

3：对多层云的有效探测

4：操作简单方便，对人眼安全

5：安装及维护方便　

6：分析测量气候要素 　　

典型应用：

气象环保

天气服务

气候研究

航空航天

科研院所

技术指标：

测量原理：激光（雷达）

测量范围：5m～15000m(16ft～50000ft)

精度：±5m（±16ft）

距离分辨率：5m（16ft）

采样率：100MHz

NetCDF原始数据分辨率：5m和15m

测量时间：2s～600s

光 源：Nd:YAG固体激光器、波长1064纳米

测量对象：气溶胶，云

数据输出：

量化输出：云层穿透深度

云量和天空条件指数

垂直能见度

气溶胶层的高度

气溶胶后向散射廓线

接口、数据输出软件和设备配置：

标准接口：RS485，LAN

可选接口：RS232或调制解调器 V.21，V.22，V.22bis

通讯：LAN端口：Web界面

串口：标准的终端程序

可选软件：Jenoptik可视化软件（软件可以更便利 的观看测量结果）

电力指标

电源标准：230V(AC)， ±10%

可选：110VAC，115VAC， ±10%

功耗：250W（标准）

UPS 功能（选配）：0.8KW(**加热模式)

操作安全

环境标准：ISO 10109-11

环境要求:-50～+50℃

防护等级:0～100%RH

EMC:B级 1米，DIN EN 60825 - 1:2007

证书:CE

内部防护等级：IP65

规格尺寸

外形尺寸:500mm ×500mm ×1550mm

运输包装尺寸:650mm ×800mm ×1670mm

重量:70kg(整体系统)

9.5kg（测量单元）

安装条件

温度:-40 ℃～+55 ℃

湿度：0%～100%

系统

tn-s-system：接地供电网络，CHM 15K外壳接地

中性和保护导体作为单独的线

tn-c-system：CHM 15K外壳接地，中性和保护在一个单一的导线连接

不可拆卸的连接类型须由业主/运营商的要求

防雷外部防雷：DIN V VDE 0185-3

接地接地系统：DIN V VDE 0185-3

要求户外安装

-把低压电源的断路器，安装在靠近CHM文件

-触手可及

-清楚**明为CHM 15K的一部分

-后备熔断器与导线截面?6 A，B或C
