一、简介

1、功能:

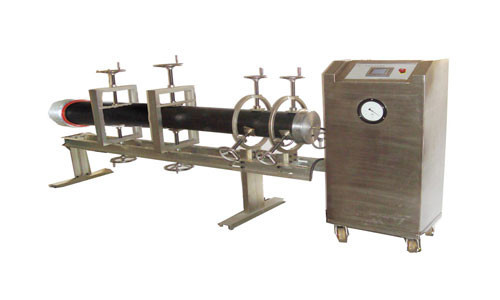

管材负压试验机是根据管材在在实际应用中的工作条件的要求而设计、生产的，用于测定热塑性管材、复合管材**负压值，是塑料管材生产厂商及检测机构必备的检测设备。此设备能够充分体现企业的产品质量的水平。

2、符合标准：

GB/T19471.2-2004《塑料管道系统 硬聚氯乙烯管材弹性密封圈式承口接头 负压密封试验方法》、 ISO 13844：2000

3、基本原理：

将塑料管插口管段插入塑料管承口管段，使两管段的轴线偏角满足规定角度，并使插口管段产生一定的形变，在规定的温度范围内，依次向试样施加两个规定的负内压，在规定的测试时间内观察试样的密封情况。

工作架：

至少包括两个紧固装置，其中一个是可调节的，在向试样施加负压（相对真空）的同时，可以使试样接头处产生一定的偏转角度。

夹具：可以在距离承口管段端面规定距离处的插口管段上，施加一个变形力。

真空泵：能施加并保持两个规定的负压。

隔离阀：安装在真空泵和试样之间。

试样：

选择适当的尺寸，管材的平均外径d_em，应是在公差范围内的*小值，并且承口尺寸（平均内径d_em和放密封圈的密封槽的直径）尽量取符合制造商规定的**值。

插口管段的自由长度L，是指承口端面和插口管段密封接头端面的距离，等于5倍的公称外径d_n，插口管段的自由长度L*小为500mm，**为1500mm。

二、管材负压试验机组成及配置

1、主机箱及控制系统--------1台

2、真空负压泵--------------1套

3、管材支架----------------1套

4、管材夹具----------------配D225， D250两套

5、PLC可编程控制器---------1套

6、汉字液晶触摸屏----------1套

7、隔离阀，安全阀----------各1套

三、管材负压试验机性能指标及技术要求

1、适用管径:315以下

2、德国BECKER真空泵主要参数：

5、显示精度：0.0002MPa

6、压力变送器:试验压力采样频率0.1毫秒

7、计时范围：0—9999h

8、计时精度：1S

四、管材负压试验机试验方法和步骤：

（一）试验方法

1、按相关标准要求，选择试样安装在试样架上。

2、将经过状态调节后的试样与加压设备连接起来，然后根据试样的材料、规格尺寸和加压设备情况，当达到试验-（0.01±0.002）Mpa（绝压0.093±0.002 Mpa）时关闭负压泵开始计时。如果负压变化超过0.005MPa，停止试验。

如果负压变化不超过0.005 MPa，则对试样继续施加负压，直到压力达到－（0.08±0.002）MPa（绝压0.023±0.002 Mpa）。断开试样与负压泵，监控压力15min，并记录负压的变化。

机器同时显示压力曲线的实时变化。
