GB/T3333-1999电缆纸工频击穿电压试验机

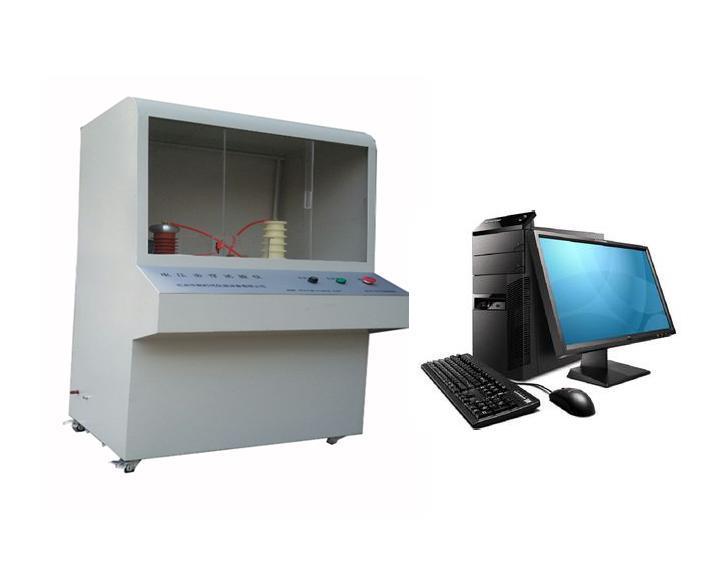

GB/T3333-1999电缆纸工频击穿电压试验机的图片
参考报价:
面议
品牌:
关注度:
296
样本:
暂无
型号:
产地:
北京
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:北京中航时代仪器设备有限公司
认 证:工商信息已核实
访问量:204478
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

一、概述

GB/T3333-1999电缆纸工频击穿电压试验机采用立式箱体结构,极大的节省试验室内占地空间,地脚采用滑轮结构,方便移动和摆放,避免同类厂家生产的卧式设备,安放时需要另配安装台的情况,占地空间大,移动不方便等缺点。

满足GB1408.1-2006《绝缘材料电气强度试验方法 第1部分;工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。

主要适用于固体绝缘材料如:塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;GB/T3333-1999电缆纸工频击穿电压试验机采用计算机控制,试验过程中可在线观察试验曲线;自动存储试验条件及试验结果等数据,并可存取、显示、打印。

二、主要技术要求:

序号

项目

参数

1

设备输入电压

交流 50KV

2

试验电压方式

交流 0--50 KV ;直流 0--20 KV

3

电器容量

10KVA

4

试验方法

0-50KV全量程可调

5

击穿及耐压试验升压速率

0.1 KV/S-3.0 KV/S可调

6

试验方式

直流试验 交流试验

7

漏电电流选择

1—100 mA

8

电压测量误差

≤ 1.5%

9

试验电压连续可调

0-100 KV

10

耐压时间设定

0-6小时

11

九级安全防护措施

(1) 超压保护

12

(2)试验过流保护

13

(3)试验短路保护

14

(4)安全门开启保护

15

(5)软件误操作保护

16

(6)零电压复位保护

17

(7)试验结束放电保护

18

(9)试验完成后电磁放电

(8)独立保护接地

三、试验方式1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注:根据用户要求,可定制其他试验方式四、试验软件

1、GB/T3333-1999电缆纸工频击穿电压试验机在试验过程中可对升压击穿过程绘制实时曲线,每次试验的升压曲线都由不同颜色构成,试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看,编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中,可随时通过软件决定本次试验是否有效,方便筛选试验结果。

5、可设置操作口令,做到专机专人操作,避免无关人员误操作。

五、常规型号: ZJC-10KV

ZJC-20KV

ZJC-50KV

ZJC-100KV

ZJC-150KV六、主要配置:

序号

配置

数量

单位

1

试验主机

1

2

5万伏高压发生器

1

3

全自动微电脑电压调压装置

1

4

试验电极

2

5

试验用油盒

1

6

电磁自动放电装置

1

7

电压击穿计算机测控软件

1

8

计算机

1

9

彩色喷墨打印机

1

10

国家一级计量鉴定质检证书

1

11

产品使用说明书

1

12

合格证

1

七、注意事项:1、GB/T3333-1999电缆纸工频击穿电压试验机安装时应具有独立的接地线。

2、在开机前,操作者要首先熟悉操作方法。

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4、试验环境温度15度到25度之间,相对湿度60%到70%之间

5、试样击穿瞬间有火花产生并伴有声响,属正常现象。

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电,放电时间5秒以上。

7、每次进行试验前,必须检查仪器接地。
