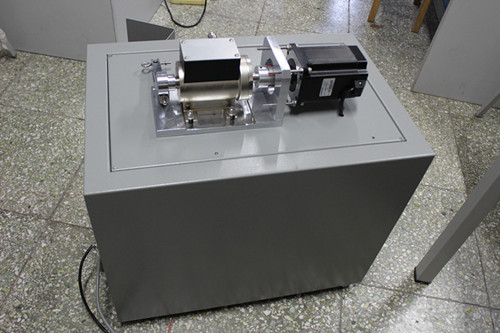

介电常数测定仪的图片
参考报价:
面议
品牌:
关注度:
283
样本:
暂无
型号:
产地:
北京
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:北京中航时代仪器设备有限公司
认 证:工商信息已核实
访问量:203925
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

供应介电常数测试仪详细描述

  • 加工定制:否

  • 品牌:中航时代

  • 型号:ZJD-A/B/C

  • 规格:标准

  • 适用范围:

GBT 1409-2006介电常数测试仪

ZJD-B数字式介电常数测试仪

介电常数测试仪介绍

ZJD-B全数字显示介电常数及介质损耗测试仪是根据GB/T 1409《测量电气绝缘材料在工频,音频,高频(包括米波波长在内)下电容率和介质损耗因数的试验方法》(等效采用IEC 60250)设计和制造的,并符合JB 7770 等试验方法。它适用于在高频(1MHz)下绝缘材料的测试。

ZJD-B数字式介电常数测试仪读书清晰,无须换算,操作简便,特别适合电子元器件的质量分析,品质控制,科研生产,也可用于高校的电子信息,电子通信,材料科学等专业作科研实验仪器.

介电常数测试仪技术参数

信号源频率范围 DDS数字合成 10KHz-60MHz Q测量范围 1-1000自动/手动量程

信号源频率覆盖比 6000:1 Q分辨率 4位有效数,分辨率0.1

信号源频率精度 3X10 -5 ±1个字,6位有效数 Q测量工作误差 <5%

电感测量范围 15nH-8.4H,4位有效数,分辨率0.1nH 调谐电容 主电容30-500PF

电感测量误差 <5% 调谐电容误差和分辨率 ±1.5P或<1%

标准测量频点 全波段任意频率下均可测试 Q合格预置范围 5-1000声光提示

谐振点搜索 自动扫描 Q量程切换 自动/手动

谐振指针 LCD显示 LCD显示参数 F,L,C,Q,波段等

GBT 1409-2006介电常数测试仪

ZJD-C介电常数测试仪

介电常数测试仪介绍

ZJD-C介电常数测试仪是根据GB/T 1409《测量电气绝缘材料在工频,音频,高频(包括米波波长在内)下电容率和介质损耗因数的试验方法》(等效采用IEC 60250)设计和制造的,并符合JB 7770等试验方法

。它适用于在高频(1MHz)下绝缘材料的测试。

介电常数测试仪技术参数

 ZJD-C介电常数测试仪作为**一代的通用,多用途,多量程的阻抗测试仪器,测试频率上限达到目前国内**的160MHz。 ZJD-C介电常数测试仪采用了多项**技术:

1双扫描技术 - 测试频率和调谐电容的双扫描,自动调谐搜索功能。

2双测试要素输入 - 测试频率及调谐电容值皆可通过数字按输入。

3双数码化调谐 - 数码化频率调谐,数码化电容调谐。

4自动化测量技术 -对测试件实施 Q 值,谐振点频率和电容的自动测量。

5全参数液晶显示 – 数字显示主调电容,电感, Q 值,信号源频率,谐振指针。

6DDS 数字直接合成的信号源 -确保信源的高葆真,频率的高精确,幅度的高稳定。

7计算机自动修正技术和测试回路**化 —使测试回路 残余电感减至*低,彻底根除 Q 读数值在不同频率时要加以修正的困惑。

  ZJD-C介电常数测试仪的创新设计,无疑为高频元器件的阻抗测量提供了**的解决方案,它给从事高频电子设计的工程师,科研人员,高校实验室和电子制造业提供了更为方便的检测工具,测量值更为精确,

测量效率更高。使用者能在仪器给出的任何频率,任意点调谐电容值下检测器件的品质,无须关注量程和换算单位。

介电常数测试仪主要技术特性

Q 值测量范围 2 ~ 1023 , 量程分档: 30 , 100 , 300 , 1000 ,自动换档或手动换档

固有误差 ≤ 5 % ± 满度值的 2 %( 200kHz ~ 10MHz ), ≤6% ± 满度值的2%(10MHz~160MHz)

工作误差 ≤7% ± 满度值的2% ( 200kHz ~ 10MHz ), ≤8% ± 满度值的2%(10MHz~160MHz)

电感测量范围 4.5nH ~ 140mH

电容直接测量范围 1 ~ 200pF

主电容调节范围 18 ~ 220pF

主电容调节准确度 120pF 以下 ± 1.2pF ; 120pF 以上 ± 1 %

信号源频率覆盖范围 100kHz ~ 160MHz

频率分段 ( 虚拟 ) 100 ~ 999.999kHz , 1 ~ 9.99999MHz,10 ~ 99.9999MHz , 100 ~ 160MHz

频率指示误差 3 × 10 -5 ± 1 个字
