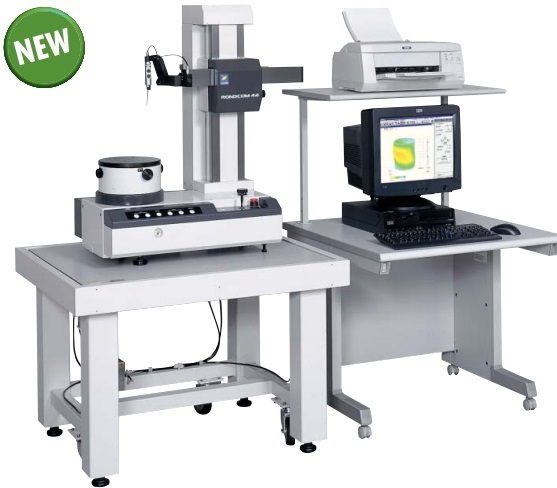

产品名称：圆柱度仪

产品型号：44DX

单价咨询：400-00******

44DX圆柱度仪简介

回转精度高

采用静压空气轴承，回转精度高达(0.02+4H/10000)μm

可操作性强

偏置型保持架，便于测量各种工件传统的偏置型保持架，测针针尖通常在R轴的延长线上，这样在测量

壁厚比较大或内孔比较深的工件时，存在干涉.偏置型保持架使测针针尖在R轴延长线下80mm的位置，极好地解解决了这个问题

1，标准型

新型的保持架，操作上更为简单，从测外径到测上表面，操作上只需一步即可完成，而传统型需要二步，且存在传感器定位问题。

2，自动型(针对自动机，选配)

自动型保持架，可用于在需要同时测量工件的外径，内径，上表面和下表面，甚至是锥面

时，测针也可自动定位，实现全自动的测量方式。

测量效率高

·调中心与倾斜

1，通过这种柱状图调节手动旋钮操作极为简单，而不需进行计算，普通操作人员既能完成。

2，自动调中心方式(针对自动机)

只需给定2个调整截面的位置即可全自动完成整个调整工作。

·CNC功能

一次测量包括工件调整(R54自动， R44手动)，测量，分析，打印均被全部记录，使用回放功能在测量相同型号工件时，只需固定好工件，并设好坐标系即可合自动完成。

软件功能强大

TIMS软件有圆度，平面度，平行度，同心度，同轴度，圆柱度，垂直度，直线度等常规的分析功能除上述功能外，还有许多特殊功能和选配软件。

·刻槽功能

对于有凹槽的工件，软件可以以自动方式或手动方式删除，提高了测量效率。

·傅立量分析及功率谱曲线

在圆度曲线分析中，分析不同频率峰值的大小有助于分析零件的噪音和振动，指导生产。

·负荷曲线及振幅分布曲线分析

该曲线有助于分析工件的耐磨性及使用寿命。

·区间分析(SLOPE分析，选配)

分析圆度或平面度中指定角度范围中**和*小的差值.该指定角度可以是0度到360度之间的任意值.输出的图形可以是二维图形，二维展开图形我区间分析(SLOPE)表。

·齿轮分析(选配)

用于分析齿轮齿尖的圆度分析。

·活塞分析(选配)

活塞的设计值可以通过公式或手动输入等方法得到，通过对实测值和设计值的比较，对活塞进行分析。

·轮廓分析软件(选配)

选配该软件可以分析轮廓尺寸并实现轮廓尺寸分析。

·数据打印形式多样，便用分析

打印模板可根据客户的要求自行设计或调整，一页可打印多个结果，便于分析对比。

节省空间

DX的设计使设备的点地面积更小. (相比我公司以前的产品节省了25%)降低了使用成本.
