产品介绍

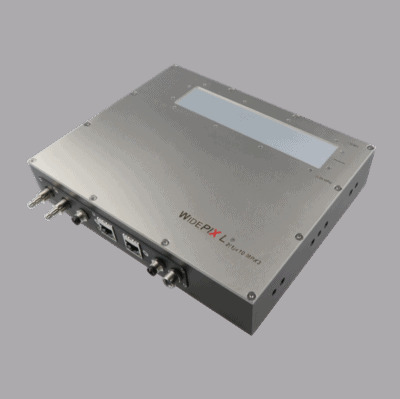

Widepix 2(1)x10-MPX3探测器由2x10/1x10的 Medipix3芯片组成。每个像素有两个集成的12bit数字转换器和两个能量鉴别阈值，两个转换器可以连接到一个单一的24bit数字转换器以增强动态范围。该探测器可以由Si或CdTe的无边缘的Sensor tile组成。无边缘传感器技术允许从各个方向将所有的贴片紧密的拼合在一起。因此，相机的整个成像区域对辐射都完全敏感——图像中的贴片之间没有缝隙。此探测器坚固耐用，可满足工业用户的需求。
该WidePIX 1x10-MPX3探测器为工业应用的扫描提供高速内置延时集成(TDI)。两个以太网RJ-45连接端口使得帧率高达170fps，且保证1.5 m/s的扫描速度。使用了Si和CdTe作为感光材料的Widepix 2(1)X10-MPX3可分别用于软x射线成像和硬x射线光谱。
主要参数
感光材料 | Si/CdTe |
感光材料厚度 | 300 μm for Si; 1 mm for CdTe |
感光区域 | 28 (14) x 140.8 mm |
像素数 | 512 (256) x 2560 |
像素尺寸 | 55μm |
分辨率 | 9 lp/mm |
读出速度 | 170 (1x10 tiles) and 80 (2x10 tiles) frames/s |
TDI | 是，hardware based (1x10 tiles)， 1.5 m/s |
阈值数量 | 1 or 2 |
*低能量探测限 | 4 keV (Si) and 5 keV (CdTe) |
读出芯片 | Medipix3 |
模数转换 | 12 or 24 bits (configurable) |
网口 | 2 Ethernet RJ-45 |
尺寸 | 210 mm x 190 mm x 42 mm (L x W x H) |
特点及优势
与之前的Widepix2 (1)x15-MPX3相比，新的探测器有显著的以下优点：
因配备了两个Ethernet RJ-45网口（之前的为三个USB2.0接口），读出速度更快，Widepix 2(1)x10-MPX3探测器可以实现170 (1x10 tiles)和80(2x10 tiles)帧/s的读出速度，而2(1)x15的读出速度为每秒50(1x15 tiles)和20(2x15 tiles) 帧。此外，双网口也保证了1.5 m/s的扫描速度，大大提升了探测器的效率。
应用方向
· 无损检测
· 小动物能谱成像
· 艺术品鉴定
· 采矿及地质应用
