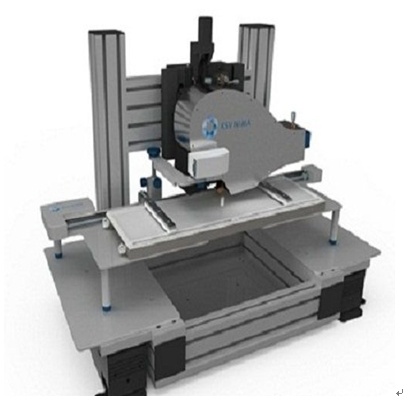

BAM布鲁斯特角显微镜

一、布鲁斯特角显微镜BAM简介：

Brewster角显微镜（BAM）的原理是利用在空气/水界面或介质基底上，以Brewster角入射的线性垂直偏振光会产生零反射。按照上述公式，知道基底的折射率，就可计算出通过Brewster角。

二、布鲁斯特角显微镜BAM的技术参数：

1、软件：基于Windows 2000/XP的友好的用户界面，许多控制内嵌在KSV LB 分析仪上

2、机械结构：

1）、角度计：易于调整，可调范围52° - 57°，精度0.001°。马达调节作为选件

2）、分析仪/偏光器：小型高精度旋转台，易于调节

3）、垂直升降器：BAM的高精度垂直调节。马达调节作为选件

4）、安装桥架：灵活客户化的安装桥架，配有调水平螺丝。易于与KSV LB槽安装在一起

3成像系统

1）、照相机：计算机控制，高性能CCD照相机，1360 x 1024像素。变时电子快门和比例控制，CCIR（标准），EIA（选件）

2）、图像处理：对移动目标的连续实时监测；扫描；多功能的精细图像处理功能（改变大小尺寸，轮廓，过滤，背景补偿，图像存储在硬盘上，可存在文档或数据库中）。

4光学器件

1）、光源

标配：氦氖激光器，10 mW，633 nm

选件： 20 mW 或 50 mW 绿光激光

5、空间分辨率 2 微米

6、扫描器

1）、由于观察角度的原因，图像仅仅聚焦在视场的中心。

2）、复杂的扫描软件选件可以完成从一系列的聚焦设置到存储已聚焦的图像

7、入射角 52 – 57

8、偏光系统：高品质的Glan-Thompson偏光器

9、选件

1）、高功率激光器(绿激光20mW 或r 50mW)

2）、图像扫描特点

3）、马达驱动的角度计调节

4）、马达驱动的高度调节

5）、多种尺寸和版本的LB槽

6）、有三种可替换物镜备选

7）、防振台

10、规格（H*L*W，cm）

11、仪器：65*85*47

12、测量头：25*45*10

13、质量（kg）：45

三、布鲁斯特角显微镜BAM的主要特点：

1、在手动调节能满足的情况下，没有必要加装马达调节

2、设计优良的光学系统可以使用不太昂贵的激光器，同时又不牺牲图像质量

3、更加灵敏的照相机降低了对光线强度的要求

4、更大的数字光圈降低了对光线亮度的要求

5、高品质的物镜，如配有高品质的防反射涂层，**程度地降低了对光源的要求

6、高品质的激光器可以在较小的总功率提高光强和面积的比率，从而避免使薄膜或基底过热。

7、只用高品质的Glan-Thompson偏振器。高品质偏振器的偏振化率是10-8的，确保能够得到**品质的图像。

8、软件是用户友好的，配备高级图像处理工具，能够提供更多来自于图像的信息。

9、对用户友好的硬件和软件工具使仪器的安装和对准变得容易和快捷。
