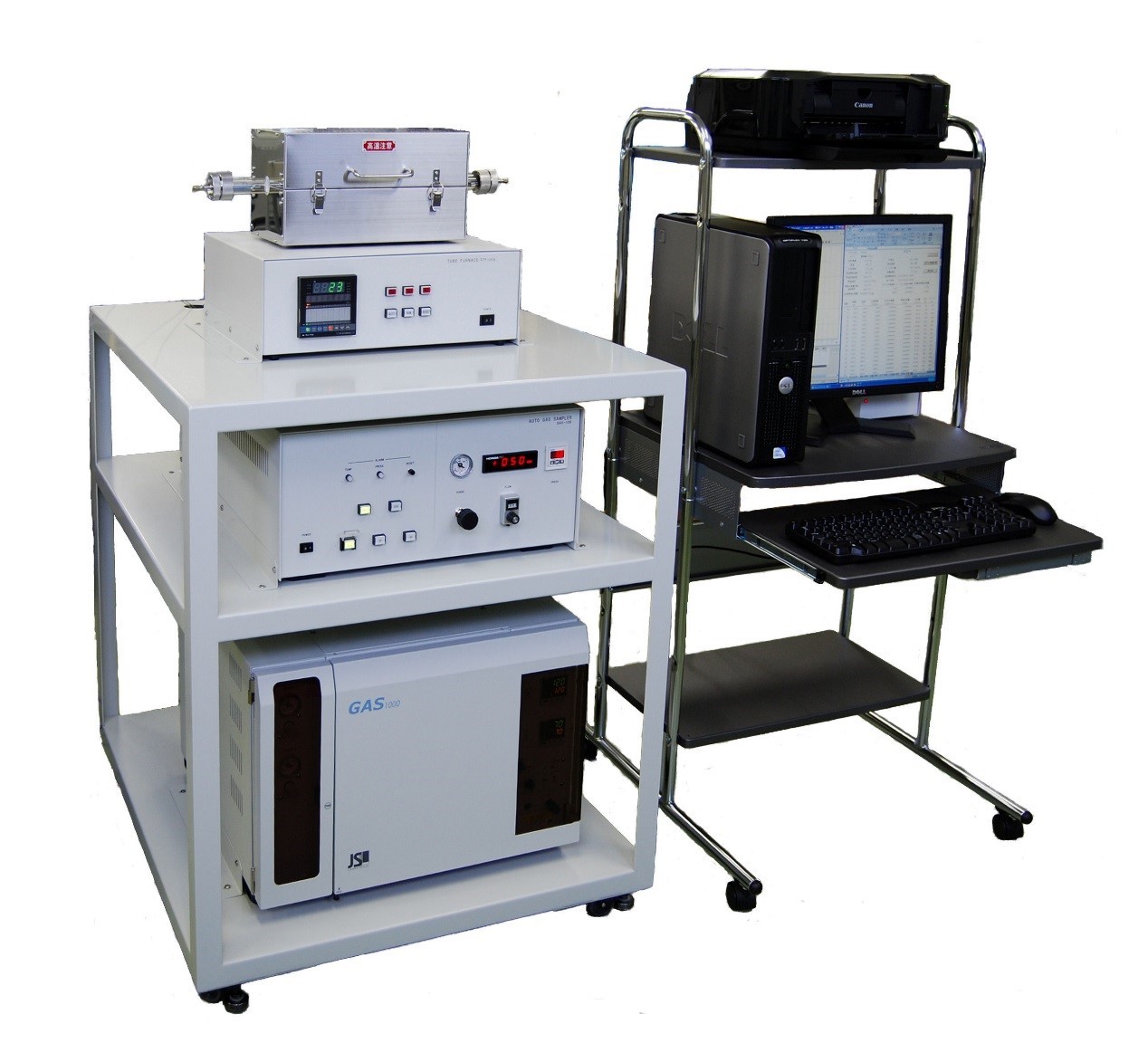

本系统由气相色谱仪、自动气体采样器、管状炉、电脑（数据处理）构成。在样品放入管状炉升温加热，释放出的氢由自动气体进样器用连续批量方式导入到气相色谱仪，在此处得到的色谱分离信号用电脑处理，将测量结果用一览表或图表示、解析。

仪器规格

■测定成分：H2

■测定方式：气相色谱方式（TCD）

■测定范围：H2 … 0.01wtppm～50wtppm

（注）试样10g×2小时释放量的情况；根据试样量、吹扫气体量等而不同

■*小检出量：H2 … 0.01wtppm

■再 现 性：CV≦３％（使用标准气体重复、ｎ＝５）

■试 样 量：约50g（钢材的情况）以下

或φ20ｘ50ｍｍ以下

■分析时间：5min/色谱1分析

室温～800℃（100℃／hr）→约８小时

■操作时间：可24 小时连续运转

仪器特长

★采用气相色谱法，能够测定更微量的氢及扩散氢。

★滞后断裂试验的基本测定方法。

★可任意变更升温速度、温度范围等。

★温度-释放氢含量通过图谱和一览表显示。

★管状炉为开闭式，操作简便。

★采用过热防止机构，安全对策万全。

★也可测定氢以外的成分。（选配）
