仪器简介
Photon S 在线式气体分析仪是Madur公司****精密的设备。
该分析仪根据便携式红外分析仪Photon进行设计和创新，主要采用非分散红外气体传感器，辅以电化学传感器进行测量。
模块化的结构和扩展设备使得Photon S能够满足用户的各种特殊需求。
该分析仪根据ISO 10396标准生产。
主要特性
控制模块和电源供应
包含带有Windows CE 操作系统的PC-104电脑， 用于监管整套CEMS系统的运行。
大尺寸-6.4” ， 带有触控板的高分辨率VGA (640x480)彩色显示屏，用于显示结果和数据的输入。
RS232C和Ethernet端口与电脑进行通讯交流。
3个插口用于选配模块 (可用在分析仪的前面和背面):
模拟输出 / 输入
数字输出 / 输入
继电器输出
大容量SSD（固态驱动器）用于存储测量数据。
计算燃烧参数和其他相关参数。
2个USB端口用于连接外部设备 (鼠标， 键盘)。
控制模块和电源供应
Wi-Fi 通讯适配
装配有加热管和加热过滤器。
玻璃纤维过滤器(大的表面积)用于消除烟尘、盐颗粒和烟灰。
可使用多种类型的干燥器 - NAFION® 和 Peltier交换器组合。
对于NO-NDIR 测量 - 蓄水池和蠕动泵用于自动控制NO通道的湿气。
气体预处理模块
用于安装O2顺磁传感器的气室。
红外传感器隔间的隔热和稳定 。
可安装9个红外传感器和4个电化学传感器的气室。
每个红外传感器均有自己的热稳定 (0.01°C)。
双重气体通道: **级 “潮湿通道”用于NO红外传感器，第二级干燥器通道用于其它所有传感器。
测量模块
测量环境温度和烟气温度。
测量大气压力和差压。
测量烟囱抽力和流速(使用皮托管)。
主要特性
附加元件，定制的解决方案 (举例)
可准备超压版本:
使用安全的， NPT 1/4” 气体接口。
使用选配的元件在测量前执行整个仪器的泄露测试。
交付时可选择使用/不使用框架。
附加元件，定制的解决方案 (举例)
可从电源供应模块中分离出显示屏和PC-104模块。
可调整/执行设备程序的特殊选项。
在线式连续监测系统 Photon S 可根据特殊要求定做。单独的实现方案可能在结构方面相差很大。尤其是气
体接口根据单个配置可能被（不被）显示。下面的图片显示的是一个示例配置的仪器。

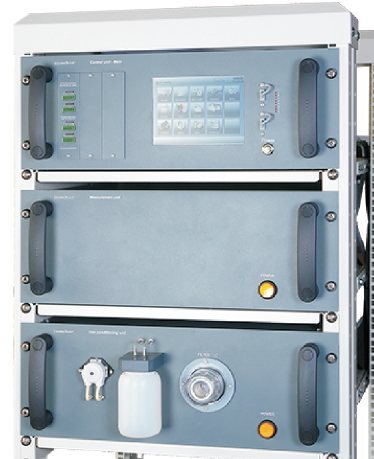

内置于 19” 开放式框架内的PHOTON S分析仪
技术参数
控制单元 | ||||
尺寸(W * H * D)：486 mm * 176 mm * 287 mm 重量：4 kg ÷ 5 kg 箱体材质铝：表面哑光 操作环境：温度: 10°C ÷ 50°C， 相对湿度: 5% ÷ 90% (非冷凝) 存放温度：-20°C ÷ 55°C 电源: 输入| **功耗：90V ÷ 230V AC | 150 W 操作系统：Windows CE 5.0 显示屏：6，4” VGA (640 * 480) 数据存储: 类型| 容量：压缩闪存卡 | **4GB 外设接口 (U盘，鼠标， 键盘)：2 * USB PC通信接口：RS - 232C， RJ45 (以太网) 模拟输出: 8路电压 | 8路电流：0V ÷ 10V DC， ** 10mA 每路输出 | 0/4mA ÷ 20mA 数字 I/O: 8路输入| 8路输出：0V ÷ 24V; Hi_3，5V | OC; **50mA 继电器输出: 容量 | 类型| 限制： 4 | SPDT | 24V AC; ** 5A 4 | SPDT | 230V AC; ** 5A | ||||
带冷凝 & NAFION® 干燥器的气体预处理单元 | ||||
尺寸 (W * H * D)： 486 mm * 176 mm * 538 mm 重量：9 kg ÷ 10 kg 箱体材质：铝， 表面哑光 操作环境温度: 10°C ÷ 50°C， 相对湿度: 5% ÷ 90% (非冷凝) 存放温度：-20°C ÷ 55°C 电源: 输入| **功耗：90V ÷ 230V AC | 150 W (不带加热管) 干燥器类型： 干燥器 1: 基于 Nafion 交换， 干燥器 2: 基于 Peltier制冷元件带风扇 (12V DC) 干燥方法： 干燥器 1: 水蒸气分子透过 Nafion® 膜 产生的压力梯度导致的水交换- 一阶反应动力学 干燥器2: 通过快速冷却的水冷凝 冷却温度： 干燥器1: n/a 干燥器 2: 0°C ÷ 20°C 操作准备时间：5 分钟 | ||||
技术参数 加热管温度磁滞：~ 5°C 加热管长度：3m (可选 5m 或 10m) 加热管电源:输入 | **功耗：230V AC | 1000W 加热管热电偶：K型 (S型可选) Nafion® 装置可承受气压~ 500 mbar | ||||
测量单元 尺寸 (W * H * D)：486mm * 176mm * 538mm 重量(取决于所安装传感器的数量)：10 kg ÷ 16 kg 箱体材质：铝， 表面哑光 操作环境：温度: 10°C ÷ 50°C， 相对湿度: 5% ÷ 90% (非冷凝) 存放温度：-20°C ÷ 55°C 电源: 输入| **功耗：90V ÷ 230V AC | 150 W 预热时间：*多90分钟 预热温度：约超出外界空气温度18°C 不影响预热温度的（**外界温度漂移）：±5°C | ||||
测量 | ||||
变量 | 方法| | 量程/分辨率 | 精度 | 时间 (T90 ) |
Tgas -气体温度 | K型热电偶 | -10 ~ 1000°C/0，1°C | ± 2°C | 10 秒 |
Tgas - 气体温度 | S型热电偶 | -10 ~ 1500°C/0，1°C | ± 2°C | 10 秒 |
Tamb-锅炉进气口空气温度 | PT500电阻式传感器 | -10 ~100°C /± 2°C | ± 2°C | 10 秒 |
Differential pressure | 硅压敏电阻式 压力传感器 | -25hPa~ +25 hPa/1 Pa (0，01hPa) | **± 2Pa或相对5% | |
气体流速 | 间接，利用皮托管&压力传感器 | 1 ~ 50 m/s/ 0，1 m/s | **0，3 m/s 或相对5% | 10 |
1 ÷ 10 | 0，01 | 相对± 5% | 10 | ||
qA - 累计损耗 | 计算得出 | 0 ÷ 100% | 0，1% | 相对± 5% | 10 |
Eta - η 燃烧效率 | 计算得出 | 0 ÷ 120% | 0，1% | 相对± 5% | 10 |
IL - 不充分燃烧 | 计算得出 | 0 ÷ 100% | 0，01% | 相对± 5% | 10 |
传感器参数
方法 | 量程/ 分辨率 | 精度 | 时间 (T90 ) | 符合标准 |
O2 - 氧气 | ||||
电化学传感器 | 20，95% | 0，01% | **± 0，1% 或相对5% | 45秒 | ISO 12039; CTM-030 |
20，95% | 0，01% | **± 0，1% 或相对5% | 45秒 | ISO 12039; CTM-030 | |
电化学传感器， 分压 | 25，00% | 0，01% | **± 0，1% 或相对5% | 45秒 | ISO 12039; CTM-030 |
电化学传感器， 分压 | 100，00% | 0，1% | **± 0，1% 或相对5% | 45秒 | ISO 12039; CTM-030 |
顺磁传感器 | 25，00% | 0，01% | **± 0，1% 或相对5% | 45秒 | EN 14789; OTM-13 |
顺磁传感器 | 100，00% | 0，1% | **± 0，1% 或相对5% | 45秒 | EN 14789; OTM-13 |
CO - 一氧化碳 | ||||
红外传感器 | 20 000 ppm | 1 ppm | **± 3 ppm或相对3% | 45秒 | EN 15058; METHOD 10 |
红外传感器 | 10% | 0，01% | **± 0，3% 或相对3% | 45秒 | EN 15058; METHOD 10 |
红外传感器 | 100% | 0，1% | **± 0，3% 或相对3% | 45秒 | EN 15058; METHOD 10 |
CO2 - 二氧化碳 | ||||
红外传感器 | 5% | 0，01% | **± 0，3% 或相对3% | 45秒 | ISO 12039; OTM-13 |
红外传感器 | 10% | 0，01% | **± 0，3% 或相对3% | 45秒 | ISO 12039; OTM-13 |
红外传感器 | 25% | 0，01% | **± 0，3% 或相对3% | 45秒 | ISO 12039; OTM-13 |
红外传感器 | 50% | 0，01% | **± 0，3% 或相对3% | 45秒 | ISO 12039; OTM-13 |
红外传感器 | 100% | 0，1% | **± 0，3% 或相对3% | 45秒 | ISO 12039; OTM-13 |
CX HY 总碳氢化合物 | ||||
红外传感器 | 5% | 0，1% | **± 0，3% 或相对3% | 45秒 | |
红外传感器 | 10% | 0，1% | **± 0，3% 或相对3% | 45秒 | |
红外传感器 | 25% | 0，1% | **± 0，3% 或相对3% | 45秒 | |
红外传感器 | 50% | 0，1% | **± 0，3% 或相对3% | 45秒 | |
红外传感器 | 100% | 0，1% | **± 0，3% 或相对3% | 45秒 | |
NO - 一氧化氮 | ||||
红外传感器 | 5 000 ppm | 1 ppm | **± 3 ppm或相对3% | 45秒 | ISO 10849; METHOD 7E |
NO2-二氧化氮 | ||||
红外传感器 | 1 000 ppm | 1 ppm | **± 3 ppm或相对3% | 45秒 | ISO 10849; METHOD 7E |
电化学传感器 | 1 000 ppm | 1 ppm | **± 5ppm或相对5% | 45秒 | CTM-022 |
SO2-二氧化硫 | ||||
红外传感器 | 5 000 ppm | 1 ppm | **± 3 ppm或相对3% | 45秒 | ISO 7935; METHOD 6C |
H2S- 硫化氢 | ||||
电化学传感器 | 1 000 ppm | 1 ppm | **± 5ppm或相对5% | 45秒 | |
H2 - 氢气 | ||||
电化学传感器 | 2 000 ppm | 1 ppm | **± 10ppm或相对5% | 45秒 | |
电化学传感器 | 20 000 ppm | 1 ppm | **± 10ppm或相对5% | 45秒 | |
热导检测器 | 10% | 0，1% | **± 0，5% 或相对5% | 45秒 | |
热导检测器 | 25% | 0，1% | **± 0，5% 或相对5% | 45秒 | |
热导检测器 | 50% | 0，1% | **± 0，5% 或相对5% | 45秒 | |
热导检测器 | 100% | 0，1% | **± 0，5% 或相对5% | 45秒 | |
N2O 一氧化二氮 | ||||
红外传感器 | 2 000 ppm | 1 ppm | **± 3 ppm或相对3% | 45秒 | ISO 21258 |
CHF3 氟仿 (制冷剂 R23) | ||||
红外传感器 | 2，5% | 0，01% | **± 0，3% 或相对3% | 45 秒 | |
VOC - 挥发性有机混合物 | ||||
PIT - 光电离检测器 | 1 000 ppm | 1 ppm | **± 5ppm或相对5% | 45 秒 | METHOD 21 |
外接设备
标准设备
与设备一同提供
每台 Photon S 分析仪均根据客户要求独立定制。
通常， 分析仪包含位于19’’ 框架内的3大模块:
气体预处理模块;
测量模块。
带显示触摸屏的控制模块;
同时， 下列设备为 CEMS 系统所必需:
用于安装上述模块的19” 框架或容纳箱;
气体探针;
加热管。
附加设备
分析仪工作所需
加热管
带加热型过滤器的加热管为分析仪的干燥器提供气体样本。缠绕在加热管壁的加
热装置以及加热管本身的绝热性，可有效防止管内气体中的水份冷凝。加热管一
端通过M30x1螺纹连接于气体探针，另一端通过磁性快速耦合器和电气接头与分
析仪相连。
标准长度的加热管为3m，也可订购其它长度。特别推荐用于高湿度环境测量以及
SO2、 NO2 等易溶于水的气体的检测。
气体探针
气体探针的作用是进入烟道采集气体样本，同时测量温度。
可选择的探针非常易于连接到探针托架（用M30x1紧固）和加热管。它有测量气
体温度的K型热电偶（某些配置中为S型）以及一个螺纹式固定锥。
有多种不同长度以及工作温度的探针可供选择。
为提高工作效率，建议配备不同的探针以便能满足各种测量点的需要。
完整的气体探针除了探针外，还包含加热管。
在线式气体探针
为在线式测量特别设计的气体探针。
有不同长度且备有合适托架的探针可选。
可与下列装备选择搭配:
测量气体温度的热电偶;
烧结型不锈钢过滤器 (可清洗) - 特别推荐用于高浓度烟尘环境;
"反吹”清洁功能 - 利用反吹阀在待测气体和压缩空气进口间切换，可定时清洁烧结型过滤器。
可选设备&备件
皮托管
皮托管是用于测量气体流速的配件。测量通过间接方式进行-皮托管连接至分析仪
的差压传感器。分析仪将皮托管出口的差压转换为流速。
不同长度的管可选。皮托管通过2m的气体管线连接至分析仪。
在线式托架可随皮托管配备。
加热过滤器
加热过滤器安装于探针之后。**与加热管搭配使用以避免水蒸气冷凝。
WIFI 通信接口
选配接口，可无线连接Photon S分析仪。
