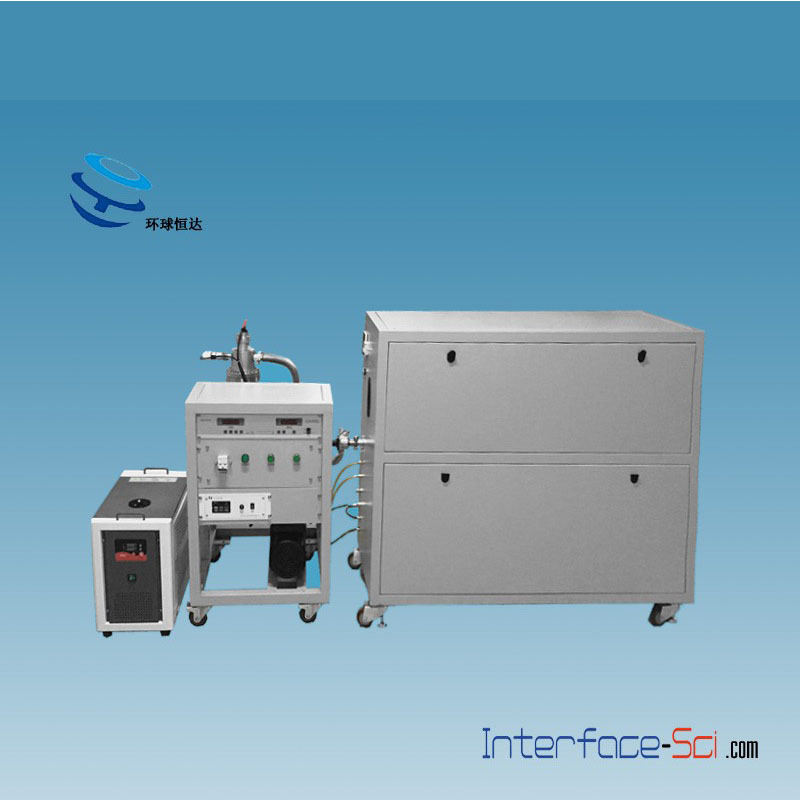

SCI系列高温真空接触角测量系统，主要由主体机柜、专用LED光源、300mm远焦镜头、工业成像彩色CCD、高温高真空炉体、水循环冷却系统、可移动真空机组（真空分子泵和机械泵）、专用接触角拍摄和分析软件组成。
高温真空接触角测量系统它能在高真空或惰性气体保护环境下测量熔融金属的润湿行为，可分区段控制程序升温，**温度可达1700度，**真空度可达1*10-5Pa。
仪器广泛应用于陶瓷材料研究、金属材料研究、钎焊研究、航空航天材料研究、钢铁冶炼研究、复合材料研究等。主要用于在高温真空条件下，通过视频光学原理，测试各种材料的润湿铺展性能。可以测量液体在固体表面的润湿角及表面张力，可以在真空或保护气氛中测量，可以实现对润湿角的动态测量，测量液体表面张力。具有操作简便、加热温度高、抽真空稳定、分析准确、算法丰富的特点。
型号 | SCI-1100 | SCI-1400 | SCI-1700 | ||
仪器外观图 | |||||
高温炉膛 | 温度范围 | 室温～1100℃ | 室温～1400℃ | 室温～1700℃ | |
长期使用温度 | 室温～1050℃ | 室温～1350℃ | 室温～1650℃ | ||
真空条件下**温度 | 1000℃ | 1300℃ | 1600℃ | ||
热电偶 | K型 | S型 | B型 | ||
控温方式 | 数显智能40段可编程序温度控制仪/SCR智能模块/PID方式；温度测量均为铂铑热电偶。 | ||||
升温速度 | 3－5℃/min | ||||
空炉升温时间 | ≤180min | ||||
控温精度 | ±1℃ | ||||
温度分辨率： | 大于1000度，为±1℃；小于1000度，为±0.1℃ | ||||
保护系统 | 仪器设有过温保护（温度过高）和过流保护 | ||||
气氛与真空 | 可通惰性气体、可抽真空 | ||||
真空泵 | 结合精密分子泵配套机械泵**真空极限可达：5×10-5pa ， 电极转速：24000rpm，启动时间：＜4.5min | ||||
冷却方式 | 水冷装置。采用PID智能控温整定功能，制冷量：1200W，控温精确：温度范围：5～35℃，循环流量：10～20L/min，循环压力1.0～1.3bar。 | ||||
功率与电压 | 5KW/ AC 220V或380V/50HZ | ||||
隔热可视窗口 | φ20mm | ||||
炉膛尺寸 | φ40×300mm（恒温区150mm） | ||||
**样品尺寸 | Ф14×10 | ||||
控制柜 | 定制专业电气化控制柜，实现一体式操作系统。 | ||||
数据处理 | 配套数据处理终端系统 | ||||
成像系统 | 镜头控制 | 三维平台控制 | |||
镜头 | 工业连续放大镜头 0.7-5X光学放大 有效像素55 -320 pixel/mm ，工作距离300mm。 | ||||
相机系统 | 工业级超低照度彩色CCD系统，分辨率：1290*960， 水平750线 0.0005Lux照度 | ||||
光源 | 工业LED冷光，可调亮度背景光源。寿命20000小时以上 | ||||
软件系统 | 接触角计算方法，共6种：量高法、量角法、圆拟合法、椭圆拟合法、切线法、自动影像分析法。特殊基线（弯曲基线）的接触角测量 | ||||
测量液体表面张力（静滴法） | |||||
计算固体的表面自由能 | |||||
拍摄图像方法：单张拍摄和30帧/秒连续拍摄.更高速度需选购相应速度相机如60帧、100帧速度的相机。 | |||||
温度触发拍摄功能：可根据设定的目标温度或间隔温度自动拍摄图像 | |||||
视频录相功能：录制AVI格式影视图像，可用于PPT文件制作。 | |||||
可批量处理拍摄图片，自动分析接触角，生成曲线图，用于观测接触角的变化情况 | |||||
左右接触角值分别计算与比较功能，软件自动求取平均接触角 | |||||
数据库管理功能：数据与图像一一对应，备份、压缩、导出EXCEL表格，拍摄温度，测值以及曲线拟合结果均可保存到导出的图片上 | |||||
整体指标 | 接触角测试范围 | 0°＜θ＜180° | |||
读值分辨率 | 0.01° | ||||
测试精度 | ±1° (θ/2 法) ±0.1°圆拟合法 | ||||
界面张力测试范围 | 0.01-1000mN/m | ||||
界面张力测试分辨率 | 0.01mN/m | ||||
界面张力测试方法 | 静滴法 | ||||
主机尺寸及重量 | 300Wx650Lx600Hmm 23-30kg | ||||
电源 | AC 380V或AC220V | ||||
