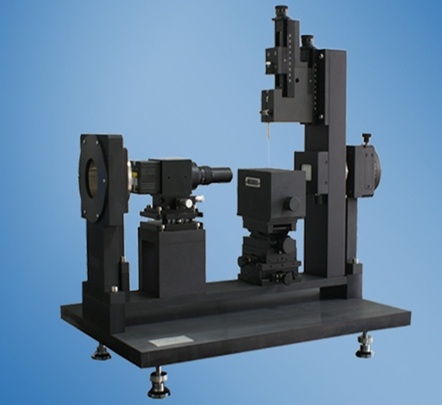

JC2000D4M动态高温自动接触角测量仪

本公司依托国内**高校和科研单位，广泛采用国内外有关专家的**科技成果，着重胶体与界面、粉体技术、纺织纤维等性能测量技术产品的开发。本公司产品可广泛用于化妆品、选矿、造纸、医疗卫生、建筑材料、超细材料、环境保护、海洋、化工、石油、喷涂、油漆油墨、印染、纺织、集成光学、液晶显示器等行业。公司的客户群不仅包括国内各大高等院校、科研院所和**企业，而且还包括3M、富士康、HOYA光学、友达光电、三星电子、飞利浦等一大批跨国企业，以及中石化、中石油、冠豪科技、威远生化、宁夏东方、乐凯胶片、彩虹控股等上市公司，产品远销美国、日本、韩国、马来西亚、泰国和我国香港、新加坡、台湾地区。

众所周知，纳米材料科学与工程已经成为世界性的研究热点，在研究纳米材料的表面改性时，往往要涉及润湿接触角这个概念。所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固－液－气三相交界点处，其气－液界面和固－液界面两切线把液相夹在其中时所成的角。

JC2000D4M动态高温自动接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角， 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算表面/界面张力、CMC、液滴形状尺寸、表面自由能。

一、整体指标：

1、接触角测量范围：0-180°、

2、接触角测值精度：±0.1°、滚动角:0.2°

3、接触角分辨率：0.01°

4、张力测量范围：0mN/M～1000mN/M

5、张力测量精度：0.01（mN/m）

6、仪器尺寸及重量：250Wx535Dx450Hmm10kg

7、电源：AC220—240V 50HZ

二、硬件指标：

（一）样品台及其控制：

1、样品台移动：XY行程：手动±50mm精度：0.1mmZ行程：手动45mm精度：0.01mm；

2、样品台大小：100*100mm，加热平台内40×60mm

3、样品台旋转：360度整体旋转平台：0-360°精度控制在0.2°， 并带加热控温装置达到室温—400°，控温精度0.1°

4、仪器水平控制：样品台水平控制、镜头水平控制和整机四脚水平

（二）进液系统及其控制：

1、进液系统：手控制注射泵系统

2、进液器：高精度微量进样器规格分别：5ul 10ul、50ul、100ul

3、抛弃型进样器：1ml

4、针头： 高精度聚四氟乙烯针头

5、进样器控制：XY 行程：手动12.5mm*12.5mm0.01mm精度

Z行程：手动25mm0.01mm精度 实现移液及焦距对焦功能

6、进样模式：程序设置进样区域，多点自动按序拍摄，统一分析计算，自动得到数据，一键出结果。

（三）成像系统及其控制：

1、镜头控制：一维俯仰控制

2、镜头：工业连续放大镜头 0.7-5X光学放大 有效像素55 -320 pixel/mm ，工作距离90mm。

3、相机系统：工业级超低照度CCD系统水平750线 0.0005Lux照度

4、相机通讯：高速CCD25帧/秒的速度（分辨率640*780）

5、进口高级变焦系统：0.9－8×连续变倍

6、背景光：可调亮度LED冷光源，高亮度LED灯 进口亚克力遮光片技术

（四）软件指标：

1、接触角分析方法:

6种 量高法、五点拟合法、量角法、插板计算法、悬滴拟合法、气泡俘获法、自动影像分析法等

2、接触角数据取得方式：全自动测值和人工修整相结合。按测试，软件自动拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响

3、接触角量测技术：数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题

4、测试液滴状态，共4种：悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、气泡虏获法、插板法等

5、曲面修正：上凸曲面、下凹曲面、表面粗糙度修正

6、动/静态接触角测试，可测试前进/后退角/倾斜角和滚动角值

7、拍摄图像方法：单张拍摄、间隔拍摄（1-3600秒）和25帧/秒连续拍摄

8、左右接触角值分别计算与比较功能，软件自动求取平均接触角

9、强大的数据库管理功能：备份、压缩、导出EXCEL表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了。

10、视频录相功能：录制AVI格式影视图像，可用于PPT文件制作

11、多种表面自由能估算模型，至少有9种表面自由能估算模型，不但能分析低能固体表面，也能分析高能固体表面

（五）保修：

公司提供安装、调试、操作、维护保养的现场培训，仪器出现问题时在接到用户通知后必须在24小时内回复，需要现场处理时必须在72小时内到现场确认。从验收合格之日起2年内免费保修，终身维护。此条款只适合国内用户。
