Dhyana95 V2背照式sCMOS相机

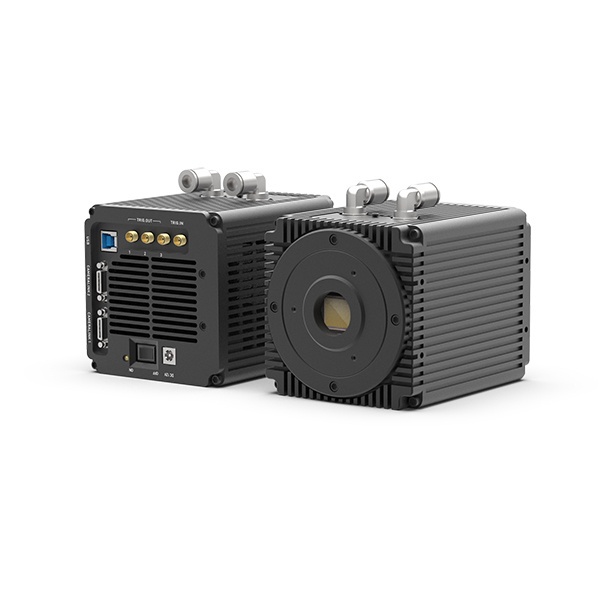

Dhyana95 V2背照式sCMOS相机的图片
参考报价:
面议
品牌:
关注度:
394
样本:
暂无
型号:
产地:
福建
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:福州鑫图光电有限公司
认 证:工商信息已核实
访问量:99488
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

结构功能升级,稳定性更高

Dhyana95 V2采用新工艺和新性能标准打造,为业内同系列*小尺寸,适合紧凑空间的应用;新增的水冷制冷方式和CameraLink 数据输出接口, 适用于对稳定性有高要求的应用。

高速读出模式,帧率提升100%

Dhyana95 V2增加了STD高速读出模式,速率是Normal模式的2倍,达到48fps@4MP全分辨帧率。如果采用ROI功能,速率还可逐步提升,适应对帧率有特殊要求的应用。

精准校正,成像质量更高

Dhyana95 V2 成像质量得到了大幅提升,针对芯片制程工艺**的背景条纹、边角亮光、坏点坏团、像素不均一性等问题逐一进行校准,DSNU/PRNU达到了0.2e-和0.3%的国际**值,背景更均匀,更适用于定量分析应用。

95%量子效率, 优异的信噪比

Dhyana95 V2采用背照式减薄芯片技术,具有180-1100nm光谱响应能力,量子效率在560nm可见光波段处高达95%, 在紫外短波和近红外长波上的优势也十分明显,当入射光子超过3个数时,其信噪比明显优于EMCCD等相机。

100ke-满阱,高动态成像

得益于11um大像元的本底优势,Dhaya95 V2的满井容量可高达100,000个电子。先进的高动态( HDR)模式,通过双通道增益拟合,可以实时呈现细节信息丰富的的高品质图像,这在生命科学等**挑战性的应用中非常具有优势。

2" 面阵,大视野

Dhyana95 V2两英寸大面阵不仅可以搭配更多的光学接口, 带来更大的工作视野,也意味着不用再通过频繁移动、切换镜头,来观察、定位目标 !

应用案例

STORM 超分辨成像:“我们实验室拿Dhyana95与其他一些**的EMCCD和sCMOS相机做了大量测试及对比试验。发现Dhyana95这款全新sCMOS相机拥有自己相当鲜明的特色,并且整体呈现出了令人满意的性能。

——方宁 教授,佐治亚州立大学

软X射线探测:“Dhyana95拥有的鲜明特性使其成为上一代同步加速器的软X射线应用中常用的背照式CCD的一个**替代,比如相干散射实验,就会因其高帧率完全受益。

——Kewin Desjardins,法国SOLEIL 同步加速器研发中心

空间碎片探测:“搭载Dhyana 95(Tucsen)sCMOS相机的小型望远镜实现了微弱光的探测能力,组图展示了Dhyana 95大尺寸成像图像堆叠的效果,高帧率低噪声使成像模式的灵敏度极限可以达到mv <18,并且在搜索速率为每小时180平方度下保持良好的灵敏度。

——J.T. McGraw and Associates, LLC

产品参数

产品型号Dhyana95 V2
芯片尺寸2〃
芯片型号G400BSI(背照式科学级CMOS传感器
彩色/黑白黑白
量子效率95%@560nm
有效像素数2048(H) x 2048(V)
像素尺寸11 x 11(μm)
有效面积22.5 x 22.5(mm)
满阱容量HDR:80000e-;STD:100000e-
读出速度24fps@16bit HDR,48fps@12bit STD
读出噪声HighGain:1.6e-(Median)/1.7e-(RMS)
快门模式卷帘快门
曝光模式手动
曝光时间21us-10s
DSNU0.2e-
PRNU0.3%
制冷温度风冷-15°C@20°C室温,水冷-25°C@20°C水温
暗电流风冷:0.5e-/pixel/s,水冷:0. 25e-/pixel/s
Binning1x1,2x2,4x4
子阵列2048x1024,2048x512, 1608x1608,1200x1200 , 1024x1024,512x512,256x256
触发模式硬件:标准、同步、全局;软件
触发延时功能0-10s(步进1us)
触发输出曝光、全局、读出、高电平、低电平
外部触发连接SMA
时间戳精度1us
接口USB3.0/Camera link
SDKC/C++
位深16bit & 12bit
镜头接口C-mount & F-mount
电源12V/8A
功耗60W
相机尺寸

C-mount:100mmx118mmx127mm ;

F-mount:100mmx118mmx157mm

重量1613g
应用软件(PC软件)Mosaic/LabVIEW/Matlab/Micromanager/MetaMorph
兼容系统Windows/Linux
操作环境温度:0-40°C,湿度:10%-85%
