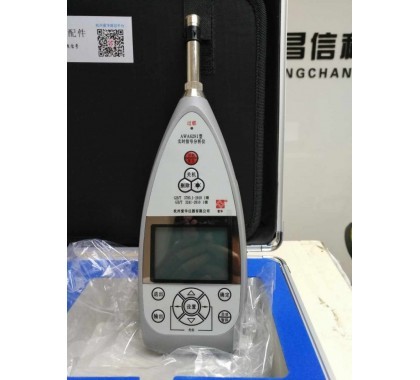

AWA6291型实时信号分析仪是一种数字信号处理技术的袖珍式实时分析仪，它可以对噪声、振动或其它电信号进行频谱及幅值分析。模块化设计，用户可选择不同软件，实现不同功能，得到不同的测量指标。该仪器可应用于工业企业、环境保护、劳动卫生、科研教学、计量检测等领域，完成机器设备噪声测量与分析、环境噪声测量、声功率级测量、建筑声学测量、以及机器振动的测量分析。
基本性能指标：
| 信号输入 | 插座：X9-6z，可选LEMO插座；输入阻抗：150kΩ//100pF；输入电压：10V（有效值） |
| 频率范围 | 10Hz~20kHz（±0.2dB）；1Hz~23kHz(±1.0dB) |
| 量程增益 | -10dB、0dB、10dB、20dB、30dB、40dB |
| 自生噪声电压 | 小于4μV（1Hz~23kHz） |
| 电压测量范围 | 15μV~10V (有效值) |
| 信号输出 | 插座：Φ3.5立体声耳机插座；输出阻抗：1kΩ；输出信号电压：3.2V |
| 级线性范围 | 大于90dB |
| A/D位数 | 24位 |
| 采样频率 | 48kHz |
| 显示器 | 240×160点阵LCD，有EL背光 |
| 输出接口 | RS232接口，可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果。USB接口，mini B型，符合USB1.1，兼容USB2.0，可连至PC机 |
| 数据存贮 | 测量结果保存在48Mbit的FLASH中，也可将数据转存到U盘中 |
| 内部日历时钟 | 误差小于1分钟/月 |
| 工作电源 | 6节LR6碱性电池或可充电电池，也可使用8V外部电源 |
| 外形尺寸 | 210×90×38(mm) |
| 质量 | 0.5kg |
| 电磁兼容性 | 满足IEC 61672.1:2002标准中对X类声级计的要求 |
| 工作环境 | 工作温度：-10℃～+50℃；相对湿度：25%～90%； 大气压力：65kPa～108kPa |
噪声统计分析模块性能指标：
| 主要功能 | 噪声统计分析、24小时自动监测和积分测量 |
| 主要测量指标 | 统计分析菜单：LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq，T、LAE、LAFeqT。 24h 测量菜单：除了统计分析菜单所有的测量指标外，还有Ld、Ln、Ldn |
| 显示分辨率 | 0.1dB |
| 数据存贮 | 可存贮统计分析结果、24h测量结果、积分测量结果，*多12288组，也可将测量结果转存在U盘上 |
噪声1/1 OCT分析模块性能指标：
| 主要功能 | 噪声的实时倍频程频谱分析和积分测量 |
| 滤波器类型 | 并行(实时)倍频程数字滤波器 |
| 滤波器中心频率 | 16Hz～16kHz |
| 滤波器符合标准 | GB/T3241和IEC61260 1级 |
| 主要测量界面 | 列表界面、图形界面。可以同时显示11个中心频率的频带声压级以及A、C和Z计权声压级 |
| 主要测量指标 | 频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq，1s)、频带等效连续声级(Lfmeq，T)、1秒内计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq，1s)、等效连续计权声级((Lxeq，T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak)，测量经历时间(Tm)。（fm由中心频率决定，X为频率计权A、C、Z；Y为时间计权F、S、I） |
| 实时分析速度 | 约47次/秒，同时完成所有中心频率及A计权，C计权，Z计权测量 |
| 记录功能 | 可按31ms、0.1s、0.5s、1s间隔记录倍频程频谱随时间的变化 |
| 数据存贮 | 可存贮倍频程分析的瞬时值、1秒积分值、积分值、总值分析的积分测量结果，*多12288组，也可将测量结果转存在U盘上 |
噪声1/3 OCT分析模块性能指标：
| 主要功能 | 噪声的实时1/3倍频程频谱分析和积分测量 |
| 滤波器类型 | 并行(实时)1/3倍频程数字滤波器 |
| 滤波器中心频率 | 12.5 Hz～20 kHz |
| 符合标准 | GB/T3241和IEC61260 1级 |
| 主要测量界面 | 列表界面、图形界面，可以同时显示34个中心频率的频带声压级以及合成A、C和Z计权声压级 |
| 主要测量指标 | 频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq，1s)、频带等效连续声级(Lfmeq，T)、1秒内计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq，1s)、等效连续计权声级((Lxeq，T)、声暴露级(LAE)、声暴露(E)、峰值C声级(LCpeak)，测量经历时间(Tm)（fm由中心频率决定，X为A、C、Z、W-U；Y为F、S、I） |
| 记录功能 | 可按31ms、0.1s、0.5s、1s间隔记录1/3倍频程频谱随时间的变化 |
| 数据存贮 | 可存贮1/3倍频程分析的1秒积分值、积分值、总值分析的积分测量结果，*多12288组，也可将测量结果转存在U盘上 |
噪声FFT分析模块性能指标：
| 主要功能 | 噪声的实时FFT频谱分析 |
| 谱线数 | 512线，可看到200条谱线 |
| 采样频率 | 48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz |
| 分析频率上限 | 18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz |
| 带宽 | 93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz |
| 重叠率 | 0 %、50 %、75 %、87.5 %、93.75%、97% |
| 平均方式 | 指数平均F（时间常数125ms）和S（时间常数为1s），及线性平均 |
| 主要测量指标 | 每根谱线下的F计权瞬时值、S计权瞬时值、1秒等效声级、等效连续声级；1秒内计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq，1s)、等效连效计权声级((Lxeq，T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak)，测量经历时间(Tm) |
| 数据存贮 | 可存贮FFT分析的F时间计权瞬时值、S时间计权瞬时值、1秒积分值、积分值；总值分析的瞬间值、积分测量结果，*多12288组，也可将测量结果转存到U盘上 |
振动1/3 OCT分析模块性能指标：
| 主要功能 | 振动的实时1/3倍频程频谱分析、积分测量。 |
| 积分器 | 并行（同时）一次及二次积分。频谱分析界面下由频谱合成；总值分析界面下由数字滤波实现 |
| 检波特性 | 并行（同时）有效值、峰值、峰-峰值 |
| 有效值特性 | 快、慢指数平均，1秒线性平均。快档时间常数1秒，慢档时间常数8秒 |
| 滤波器类型 | 并行（实时）1/3倍频程，G=2，数字滤波器。 |
| 滤波器中心频率 | 10Hz、12.5Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz |
| 符合标准 | IEC 61260：1995 Class1 |
| 主要菜单 | 1/3 OCT分析，总值分析、参数设置、数据管理、校准五个子菜单 |
| 主要测量指标 | 主要测量指标：频带1秒线性平均值(afmeq，1s、vfmeq，1s、sfmeq，1s)、频带线性平均值(afmeq，T、vfmeq，T、sfmeq，T)、加速度、速度、位移的有效值、峰值、峰峰值，测量经历时间(Tm) |
| 积分时间 | 1秒到24小时可分档设定或任意设定 |
数据存贮 | 可存贮1/3倍频程分析的1秒线性平均值、线性平均积分值、总值分析的积分测量结果，*多12288组，也可将测量结果转存在U盘上 |
测量范围（15.92Hz为参考频率，配2pC/m/s2的加度速计） | 加速度：0.05m/s2~5000m/s2 速度：0.5mm/s~50000mm/s 位移：0.005mm~500mm |
| 频率范围 | 加速度（低频段）：2 Hz~20 kHz 加速度（高频段）：10 Hz~20 kHz 速度（低频段）：2 Hz~1.5 kHz 速度（高频段）：10 Hz~1.5 kHz 位移（低频段）：2 Hz~200 Hz 位移（高频段）：10 Hz~200 Hz |
| 基本测量误差 | 5%（15.92 Hz为参考频率） |
振动FFT分析模块性能指标：
| 主要功能 | 振动的实时FFT频谱分析、积分测量 |
| 积分器 | 总值分析界面下由数字滤波实现并行(同时)加速度、速度、位移 |
| 检波特性 | 并行(同时)有效值、峰值、峰-峰值 |
| 有效值特性 | 快、慢指数平均，1秒线性平均。快档时间常数1秒，慢档时间常数8秒 |
| FFT分析线数 | 512线，可看到200条谱线 |
| 采样频率 | 48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz |
| 分析频率上限 | 18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz |
| 每线带宽 | 93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz |
| 重叠率 | 0%、50%、75%、87.5%、93.75%、97% |
FFT结果平均方式 | 指数、线性。指数时间常数分F和S两档，F档时间常数为125ms，S档时间常数为1000ms |
级线性范围 | 90dB以上 |
数据存贮 | 可存贮FFT分析的快时间计权瞬时值、慢时间计权瞬时值、1秒积分值、积分值；总值分析的瞬间值、积分测量结果，*多12288组，也可将测量结果转存到U盘上 |
测量范围（15.92Hz为参考频率，配2pC/m/s2的加度速计） | 加速度：0.05m/s2~5000m/s2 速度：0.5mm/s~50000mm/s 位移：0.005mm~500mm |
| 频率范围 | 加速度（低频段）：2 Hz~20 kHz 加速度（高频段）：10 Hz~20 kHz 速度（低频段）：2 Hz~1.5 kHz 速度（高频段）：10 Hz~1.5 kHz 位移（低频段）：2 Hz~200 Hz 位移（高频段）：10 Hz~200 Hz |
| 基本测量误差 | 5%（15.92 Hz为参考频率） |
配置 | 配置名称 |
主机（必配） | AWA6291主机1套（不含传声器、前置级和授权软件） |
噪声测量选配 | AWA14423测试传声器（含AWA14601前置级+AWA8710-S80风球） |
统计分析软件（S6291-00101） | |
1/1 OCT分析软件（S6291-00202） | |
1/3 OCT分析软件（S6291-00303） | |
| FFT分析软件（S6291-00404） | |
混响时间测量软件（S6291-00508）（必须先配噪声1/1 OCT和1/3 OCT） | |
机械振动测量选配 | AWA84106传感器（含AWA14605前置电荷放大器+1.2米传感器电缆LZ5-LZ5连接线+磁吸座） |
| 振动1/3 OCT分析软件（S6291-02305） | |
| 振动FFT分析软件（S6291-02406） | |
| 振动1/3 OCT分析软件（S6291-02305）+振动FFT分析软件（S6291-02406） | |
| 打印机选配 | AWA40-S型微型打印机 |
