产品简介

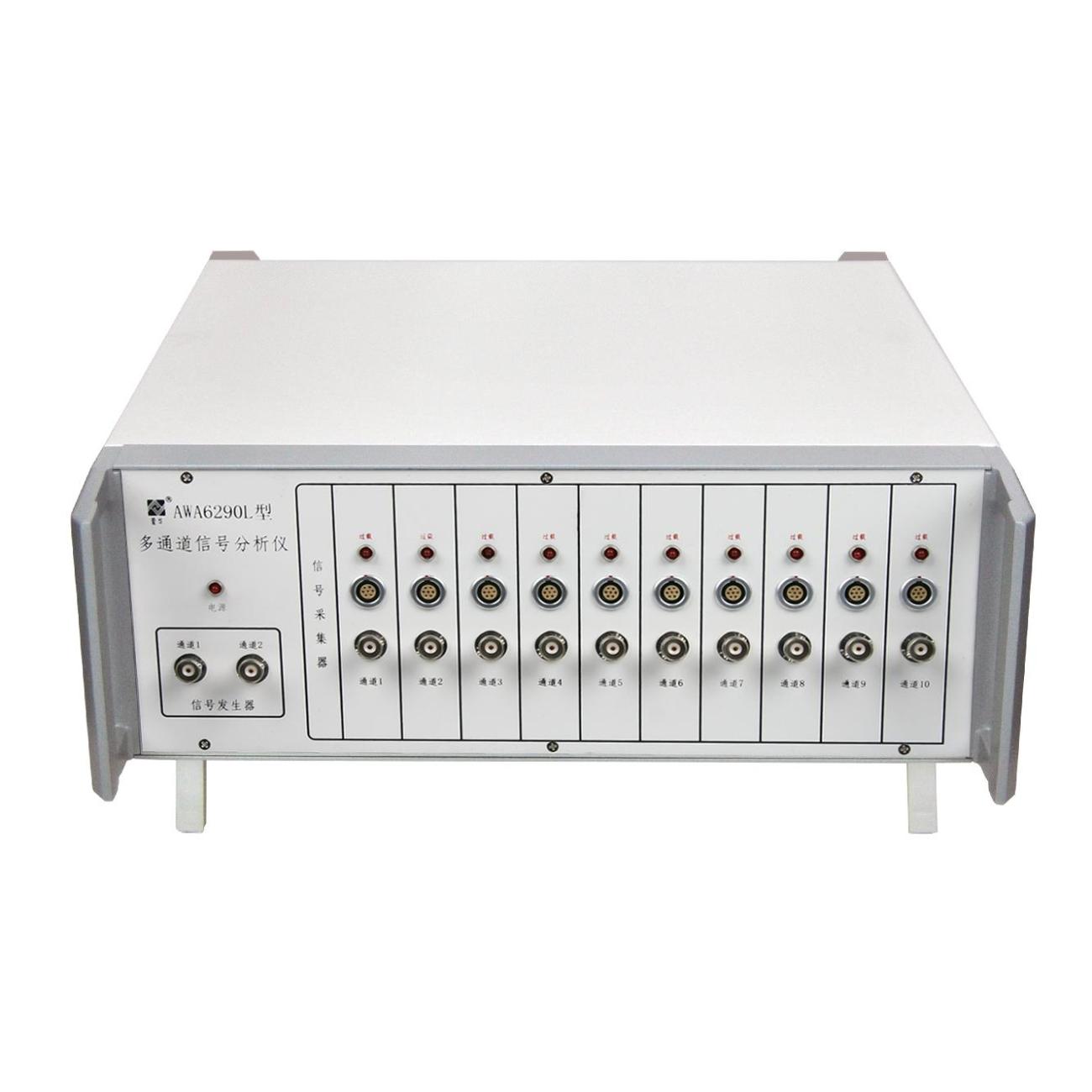

AWA6290L多通道信号分析仪是一款利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。
| 输入程控部分 | 输入通道：2~20个 |
| 输入信号类型：ICP或电压，推荐前置级：AWA14600E或AWA14604E | |
| 输入插座类型：BNC和LEMO | |
| **输入电压：10V（有效值） | |
测量范围：5μV-10V(有效值) 20dB(A)～140dB(A)(配50mV灵敏度的传声器) 0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器) 当传感器灵敏度变化时，测量范围将随之不同 | |
| 频率范围：1Hz～80kHz <0.1dB（1kHz为基准，192k采样）（频率上限与采样频率相关，f/fs<0.45时 误差小于0.1dB） | |
| 输入阻抗：>600kΩ||<200pF | |
| ICP供电：工作电流5mA，电压28V | |
| LEMO供电：30V，内部有1kΩ的限流电阻 | |
量程：-20dB， 0dB， 20dB可选，参考量程为0dB. 量程控制误差:<0.1dB@1kHz | |
| 过载指示：当信号超过量程的测量范围引起过载时，仪器面板上的指示灯可以点亮 | |
| 信号采集部分 | A/D位数:24位 |
| 通道数: 2~20个，每通道独立A/D转换器 | |
| 采样频率:每通道8192、16384、32768、65536、1311072、12k、24k、48k、96k、192kHz（192kHz采样支持8通道同步采样，48k支持20通道同步采样。） | |
| 动态范围:大于110dB | |
| 信号发生部分 | 工作方式:24位D/A由计算机通过网口控制输出信号 |
| 采样频率: 两通道同步采样， 192kHz | |
| 输出通道数： 2路 | |
| 输出幅度：0.01V～9V（rms） | |
| 频率范围：0.5Hz～75kHz（1kHz为基准，误差小于0.2dB） | |
| 谐波失真：<0.1% @8V （总失真<0.2%@8V） | |
| 其它 | 外接电源：12V、3A，φ2.5电源插头，里正外负 |
| 数字输入输出接口：百兆网口 | |
| 外形尺寸：340×140×360(mm) | |
| 质量：约4.5kg |
