WH303X检测管自动采样器针对目前化验室使用检测管过程中，需要人工在规定的时间抽取一定气体不便，设计了检测管自动采样器。采用带编码器的步进或伺服电机控制的不锈钢容积式抽气泵，定量准确，精度可达0.1级；采用二个微型三通阀进行进出气切换，保证大采样体积时抽气的连续性采用触摸屏一键操作，整个采样过程无人为干预，保证采样重复性。

性能特点：

• 一体化设计，结构紧凑，仪器小巧；

• 采用带编码器的步进或伺服电机控制的不锈钢容积式抽气泵，定量准确；

• 自动控制，*性好。

• 技术参数

• 电源电压：100～240VAC/50Hz；

• 功率：20W；

• 尺寸：180×150×300（mm）

• 适用各种检测管；

• 外形图如下：

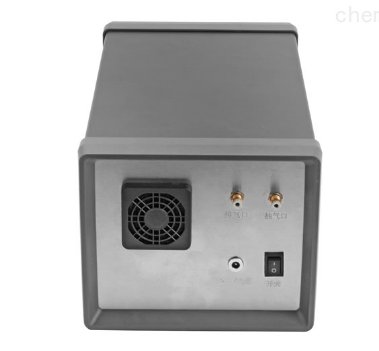

• 图1 检测管自动采样器和检测管外形图

• 抽气口：

• 连检测管。

• 排气口：

• 连接到通风良好的地方。

• 电源：

• 通过电源线（WH014X-0801）接220V交流电。

• 显示屏：

•

  主屏界面如上：

  取样体积，PV表示当前体积，SV表示设置体积；

  取样时间，PV是实际时间，SV是按标准设置时间；

  设置进入设置界面；

  启动,系统启动；

  暂停，过程暂停；

  复位，返回原点；



  设置界面如上：

  体积计量1是指从起点到终点的方向上的计量，其值表示计量1的系数，A1和B1，表示计量1的开始和结束。

  体积计量2是指从终点到起点的方向上的计量，其值表示计量2的系数，A2和B2，表示计量2的开始和结束。

  压力*个表示当前大气压力，第二个表示当前抽气负压。

  压力校0是当不工作时，抽气负压大于0时进行校准，校准值为此时显示的至大值。

  参数为高级调试用，一般默认就行不需要调试。默认值是300和10。



  抽气口接皂膜流量计，进设置界面点起点，仪器回到起点，点进，动皂膜流量计，让出现皂膜，调到0位，按A1，调到50ml，接B1完成标定；

  进设置界面点终点，仪器回到终点，点退，动皂膜流量计，让出现皂膜，调到0位，按A2，调到50ml，接B2完成标定

  第三章　检测管自动采样器安装与操作

• 检测管自动采样器初次安装：

• 将电源通过电源线（WH014X-0801）与插座连接，打开开关。

• 将排气口接1/8管线，确保样品气体能够顺畅地排放到安全空间，本仪器须安装在通风，排气良好的地方。

• 将抽气口接检测管。

• 取样：

• 将检测管的一头接到抽气口，另一头接到气袋；

• 设置好取样体积和取样时间；

• 按启动开始取样。

• 校准：

• 皂膜流量计校准：抽气口接皂膜流量计，进设置界面点起点，仪器回到起点，点进，动皂膜流量计，让出现皂膜，调到0位，按A1，调到50ml，接B1完成标定；进设置界面点终点，仪器回到终点，点退，动皂膜流量计，让出现皂膜，调到0位，按A2，调到50ml，接B2完成标定。

  针筒校准：进设置界面点起点，仪器回到起点，点进，前进大于1mm的位置，针筒拉到100ml的位置接到抽气口，按A1，调到针筒上50ml的位置，接B1完成标定；进设置界面点终点，仪器回到终点，点退，后退大于1mm的位置，针筒拉到100ml的位置接到抽气口，按A2，调到针筒上50ml的位置，接B2完成标定；。
