产品简介

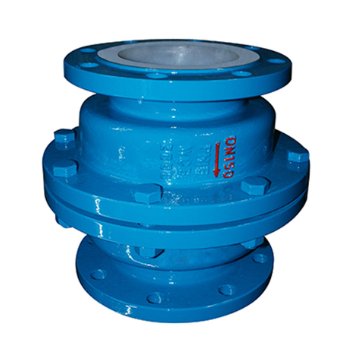

产品名称：衬氟止回阀
型号：H41F46-16C/H42F46-16C/H44F46-16C等
规格：DN15~250
作用：衬氟止回阀(又称逆止阀)这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
技术标准 | |
设计和制造 | GB/T12235 GB/T12236 |
结构长度 | HG/T3704-2003 GB12221ASME B16.10 |
法兰尺寸 | GB/T9113.1、ANSI B16.5a |
结构形式 | 升降立式、旋转式、升降直通式 |
公称压力 | 0.6、1.0、1.6、2.5MpaClass150 JIS 10K |
压力试验 | GB/T13927-92API598 |
基本型号 | ||
H41F4 | H42F4 | H441F4 |
H41F46 | H42F46 | H44F46 |
H41PFA | H42PFA | H44PFA |
主要零部件材料表：
零件名称 | 精铸球墨铸铁 | 碳钢 | 不锈钢 | |||
QT | C | P | R | PL | RL | |
阀体、阀盖、阀瓣 | QT400 | WCB | CF8 | CF 8M | CF3 | CF3M |
内衬材料 | FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯) | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
