产品简介

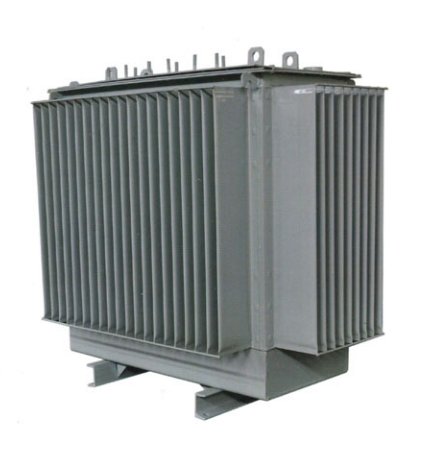

波纹油箱技术数据
| 项目尺寸 容量 (KVA) | 油箱(净尺寸) | 定位钉 | 箱沿 | 波纹片数 | 轨距 | |
| 长 x 宽 x 高(mm) | 长 x 宽(mm) | 规格(mm) | 不等边角钢 厚 x 宽 | 宽 x 高 | Gauge (mm) | |
| 30 | 695 x 265 x 600 | 400 x 210 | φ20 x 35 | 40 x 63 x 6 | 2 x 14 x 180 x 400 | 400 |
| 50 | 720 x 280 x 640 | 440 x 220 | φ20 x 35 | 40 x 63 x 6 | 2 x 15 x 180 x 400 5 | 400 |
| 80 | 775 x 310 x 695 | 470 x 240 | φ20 x 35 | 40 x 63 x 6 | 2 x 16 x 180 x 500 6 | 400 |
| 100 | 800 x 310 x 735 | 490 x 250 | φ20 x 35 | 50 x 75 x 6 | 2 x 17 x 180 x 500 6 | 400 |
| 125 | 820 x 325 x 755 | 510 x 260 | φ20 x 35 | 50 x 75 x 6 | 2 x 17 x 200 x 600 6 | 550 |
| 160 | 865 x 335 x 755 | 540 x 270 | φ20 x 35 | 50 x 75 x 6 | 2 x 18 x 230 x 600 6 | 550 |
| 200 | 905 x 360 x 785 | 560 x 289 | φ20 x 35 | 50 x 75 x 6 | 2 x 18 x 230 x 600 7 | 550 |
| 250 | 950 x 375 x 820 | 590 x 302 | φ20 x 35 | 50 x 75 x 6 | 2 x 19 x 180 x 400 7 | 550 |
| 315 | 1010 x 265 x 600 | 630 x 320 | φ20 x 35 | 50 x 75 x 6 | 2 x 21 x 230 x 700 7 | 550 |
| 400 | 1030 x 400 x 945 | 650 x 324 | φ20 x 35 | 50 x 75 x 8 | 2 x 22 x 240 x 700 8 | 550 |
| 500 | 1095 x 415 x 975 | 680 x 345 | φ20 x 35 | 55 x 90 x 8 | 2 x 22 x 250 x 800 8 | 660 |
| 630 | 1170 x 450 x 1075 | 720 x 367 | φ20 x 35 | 55 x 90 x 8 | 2 x 24 x 250 x 800 9 | 660 |
| 800 | 1225 x 465 x 1120 | 750 x 380 | φ30 x 45 | 55 x 90 x 8 | 2 x 25 x 260 x 800 9 | 820 |
| 1000 | 1230 x 470 x 1215 | 770 x 385 | φ30 x 45 | 55 x 90 x 8 | 2 x 25 x 260 x 900 9 | 820 |
| 1250 | 1275 x 485 x 1255 | 800 x 400 | φ30 x 45 | 55 x 90 x 8 | 2 x 25 x 260 x 1000 10 | 820 |
| 1600 | 1345 x 525 x 1335 | 850 x 420 | φ30 x 45 | 55 x 90 x 8 | 2 x 26 x 270 x 1100 11 | 820 |
| 2000 | ||||||
波纹油箱技术数据
| 项目 | 成形尺寸 | 项目 | 成形尺寸 |
| 波纹宽度（B） | 400 ~ 1500 | 波纹内侧宽度（e） | 6 ~ 10 |
| 波纹高度（H） | 50 ~ 360 | 波纹板厚度（s） | 1 ~ 2 |
| 波纹节距（T） | ≥ 40 | 波纹板余边（a） | > 20 |
