产品概述

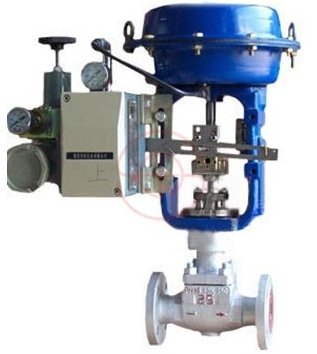

HLC小口径笼式单座调节阀是一种高性能的调节阀， 坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。调节阀的泄漏量符合ANSI B16.104标准。调节阀采用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。
主要技术参数和性能指标
阀体
阀体型式 | 直通单座套筒式铸造球型阀 | |
公称通径DN（mm） | 20、25mm | |
公称压力 | ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa | |
连接型式 | 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW | |
法兰标准 | JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 | |
材样料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 | |
压盖型式 | 螺栓压紧式：填料 | |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织 | |
上阀盖型式 | 常温型（P） | -17～+230℃ |
伸长Ⅰ型（E1） | -45～-17℃、+230～+566℃ | |
伸长Ⅱ型（E2I） | -100～-45℃ | |
伸长Ⅱ型（E2W） | -196～-100℃ | |
注： | 工作温度不准超过各种材料的允许范围。 | |
阀内组件
阀芯型式 | 单座套筒式柱塞型阀芯 |
流量特性 | 等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
套筒形式 | 分离式套筒 |
材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
执行机构
型式 | LHA多弹簧薄膜执行机构 |
膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 | 20～100、80～240kPa |
供气压力 | 140～400kPa |
气源接口 | Rc1/4" |
环境温度 | -30～+70℃ |
阀作用型式 | 用正作用或反作用执行机构实现阀的气-关式或气-开式 |
配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等 性能
泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 | |
回差 | 带定位器 | 小于全行程的1%， | |
不带定位器 | 小于全行程的3%（LHA1型小于全行程的5%） | ||
基本误差 | 带定位器 | 小于全行程的±1% | 注：采用标准的V型聚四氟乙烯填料 |
不带定位器 | 小于全行程的±5% | ||
可调范围 | 50：1（0.25≤Cv≤4.0）或30：1（CV≤0.16） | ||
CV值和行程
额定Cv值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||
流量特性 | 金属阀座 | 等百分比(%) | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
线性(L) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
额定行程(mm) | 14.3 | ||||||||||||
公称通径 | 20、25 | ||||||||||||
注：1、符号○表示阀的规格范围。
流量特性
