一、简介：
　　
　　NE型板链斗式提升机是应用*广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在250℃以下。
　　二、结构特点：
　　

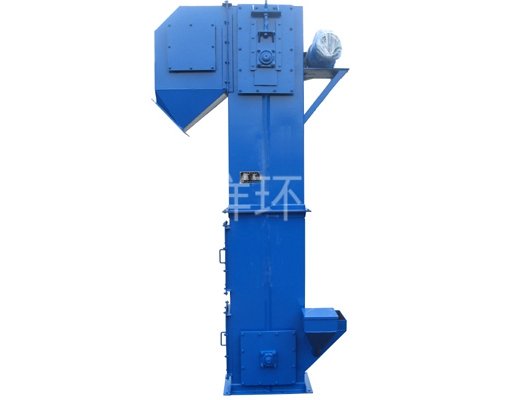

　　NE型板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
　　
　　运行部件---由料斗和专用板式链条组成，NE30以及下采用单排链，NE50--NE800采用双排链。
　　
　　驱动装置---采用多种驱动组合驱动，（依用户实际需要而定）。驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
　　
　　上部装置---安装有轨道（双排链）、逆止器、卸料口装有防回料橡胶板。
　　
　　中间节---部分中间节装有轨道（双链），以防止链条工作中摆动。
　　
　　下部装置---安装有自动张紧装置。
　　
　　三、主要构件
　　
　　1、畚斗带：
　　
　　畚斗带是斗提机的牵引构件，其作用是承载、传递动力。要求强度高、挠性好、延伸率小、重量轻。常用的有帆布带、橡胶带两种。帆布带是用棉纱编织而成的，主要适用于输送量和提升高度不大、物料和工作环境较干燥的斗提机；橡胶带由若干层帆布带和橡胶经硫化胶结而成，适用于输送量和提升高度较大的提升机。
　　
　　2、畚斗：
　　
　　畚斗是盛装输送物料构件。根据材料不同有金属畚斗和塑料畚斗。金属畚斗是用1~2mm厚的薄钢板经焊接、铆接或冲压而成；塑料畚斗用聚丙稀塑料制成，它具有结构轻巧、造价低、耐磨、与机筒碰撞不产生火花等优点，是一种较理想的畚斗。常用的畚斗按外形结构可分为深斗、浅斗和无底畚斗，它适用于不同的物料。畚斗用特定的螺栓固定安装。
　　
　　3、头轮和底轮：
　　
　　头轮和底轮也叫驱动轮和从动轮，从动轮也起张紧作用，分别安装于机头和机座，它们为畚斗带的支承构件，即畚斗带环绕于头轮、底轮形成封闭环形的挠性牵引构件。头轮和底轮的结构与胶带输送机驱动轮和张紧轮相同。
　　
　　4、机头：
　　
　　机头主要由机头外壳、头轮、短轴、轴承、传动轮和卸料口等部分组成；
　　
　　5、机筒：
　　
　　常用的机筒为矩形双筒式，如图所示。机筒通常用薄钢板制成1.5-2m长的节段，节段间用角钢法兰边连接。机筒通过每个楼层时都应在适当位置设置观察窗，整个机筒中部设置检修口。
　　
　　6、机座：
　　
　　机座主要由底座外壳、底轮、轴、轴承、张紧装置和进料口等部分组成，
　　
　　三、优缺点
　　
　　1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度。
　　
　　2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m 3 /h。
　　
　　3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
　　
　　4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年。
　　
　　5、提升高度高。该系列提升机链速低，运行平稳，且采用用板
　　
　　链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40M）。
　　
　　6、密封性好。环金污染少。
　　
　　7、运行可靠性好。先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时。
　　
　　8、操作、维修方便、易损件少。
　　
　　9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
　　
　　10、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
　　
　　11、使用成本低。由于节能和维修少，使用成本极低。
　　
　　四、型号总类：
　　
　　NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
　　
　　五、提升机的技术参数：

型 号
