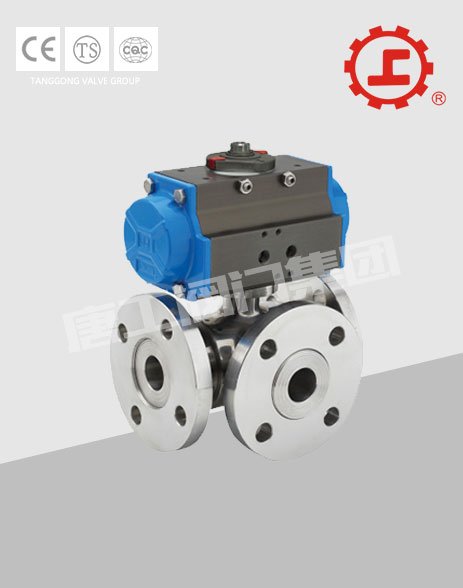

气动三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。气动阀门结构紧凑、启闭迅速、流道畅通、流体阻力小。气动球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。阀门广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

执行标准：

主要连接尺寸：Q64(4、5)(F、N、P)-16

通径		外形尺寸					连接法兰尺寸						执行器型号
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	150	75	140/178	62/75	185/191	95	65	46	14	2	4-φ14	GTD52/GTE65
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14	GTD65/GTE80
25	1	180	90	164/214	75/91	199/227	115	85	65	16	2	4-φ14	GTD65/GTE80
32	11/4	200	100	190/295	91/112	240/266	140	100	76	18	3	4-φ18	GTD80/GTE100
40	11/2	220	110	210/295	101/112	255/271	150	110	84	18	3	4-φ18	GTD90/GTE100
50	2	240	120	247/340	112/127	286/307	165	125	99	20	3	4-φ18	GTD100/GTE115
65	21/2	260	130	276/398	127/139	330/335	185	145	118	20	3	4-φ18	GTD115/GTE125
80	3	280	140	308/438	139/159	349/383	200	160	132	20	3	8-φ18	GTD125/GTE145
100	4	320	160	348/562	159/206	421/487	220	180	156	22	3	8-φ18	GTD145/GTE190
125	5	380	190	432/724	176/228	485/557	250	210	184	22	3	8-φ18	创新点 暂无数据！ 相关方案 暂无相关方案。 相关资料 暂无数据。 用户评论 产品质量 10分 售后服务 10分 易用性 10分 性价比 10分 评论内容 暂无评论！ 公司动态 暂无数据！ 技术文章 暂无数据！ 问商家 TG026气动三通球阀的工作原理介绍？ TG026气动三通球阀的使用方法？ TG026气动三通球阀多少钱一台？ TG026气动三通球阀使用的注意事项 TG026气动三通球阀的说明书有吗？ TG026气动三通球阀的操作规程有吗？ TG026气动三通球阀的报价含票含运费吗？ TG026气动三通球阀有现货吗？ TG026气动三通球阀包安装吗？ TG026气动三通球阀信息由唐工阀门集团.为您提供，如您想了解更多关于TG026气动三通球阀报价、型号、参数等信息，欢迎来电或留言咨询。 推荐分类 同类产品 该厂商产品 相关厂商 推荐品牌 粉体输送泵 管道泵 隔膜泵 磁力泵 蠕动泵 增压泵 真空泵 计量泵 离心泵 柱塞泵 螺杆泵 罗茨泵 启动阀 放料阀 粉体专用阀 流量控制阀 电磁阀 调节阀 换向阀 气动球阀 气动蝶阀 闸阀 截止阀 止回阀 衬氟直流阀 衬氟法兰蝶阀 排气阀 上海凡而阀门 排泥阀 上海凡而阀门 给排水阀门 上海凡而阀门 疏水阀 上海凡而阀门 平衡阀 上海凡而阀门 阀门、上海阀门、进口阀门 压差计、压差表，温湿度计、温湿度表 上海阀门—高温阀门 上海阀门—球阀 上海阀门—排泥阀 上海阀门---水力控制阀 上海阀门--刀形闸阀 球阀 截止阀 闸阀 蝶阀 柱塞阀 进口针型阀-上海树典阀门 进口高压阀门-上海树典阀门 进口水利控制阀-上海树典阀门100X 标准阻旋螺纹型阻旋料位开关 高温阻旋法兰型阻旋料位开关 TG004国标锻造固定式球阀 TG003固定式球阀 TG002国标不锈钢球阀 TG001美标大口径锻造球阀 TG005国标固定式球阀 TG007三片式球阀 TG008 美标球阀 TG006美标锻造固定式球阀 TG010 高平台球阀 TG011 高平台不锈钢球阀 QJ41M高温球阀 TG014 锻造三通球阀 TG016气动三通球阀 TG017 气动国标球阀 TG019 气动丝扣三通球阀 TG020气动意大利式球阀 电动V型调节球阀 TG024蜗轮球阀 TG025电动国标球阀 TG027国标不锈钢闸阀 TG028美标不锈钢闸阀 TG030国标不锈钢闸阀 TG031国标电动铸钢闸阀 TG009 高压固定式球阀 尘欧智能科技（上海）有限公司 上海嵩仓输送设备有限公司 克伯韦（天津）技术有限公司 宁波市奉化溪口陆星机械厂 意大利威埃姆输送机械（中国）有限公司 常州君宁科技有限公司 济南汇亮环保设备有限公司 河南锐驰机械设备有限公司 星浙（宁波）自动化有限公司 上海良大阀门有限公司 上海石特阀门集团有限公司 无锡优耐特净化装备有限公司 中国永嘉工奥阀门有限公司 温州德力克阀门制造有限公司 苏州德兰能源科技股份有限公司 永嘉县泉达泵阀制造有限公司 江苏派力克流体科技有限公司 长沙昊凯环保机电设备有限公司 星宇电子（宁波）有限公司 上海耐腐阀门制造有限公司 东莞市浩洋自动化设备有限公司 浙江中宏衬氟阀门有限公司 浙江上高阀门有限公司 派亚博真空产品贸易（上海）有限公司 汇亮 君宁 河南锐驰 永道 星宇/RFS ONYX MOLYKOTE 首龙 克瑞 东京Sreen 欧利发 mit-unid-cns 鼎机 彭臣泵阀 氟罗威 CY-12C STAR SUN 远东 良盛 工奥阀门 石特阀门 意大利FLOWX 江苏泰工 法登 知华粉体 手机版： TG026气动三通球阀 流量控制阀11月关注榜 GP2000蒸汽减压阀 旋转控制阀 美国Boray博瑞阀门 重力流阀门 陆星Q22HD系列流体气控管阀 推荐品牌 DustFree尘欧 克伯韦 嵩仓 诚旋机电 陆星机械 星浙气动 同品牌产品 TG004国标锻造固定式球阀 关注度 3004 TG003固定式球阀 关注度 2619 TG002国标不锈钢球阀 关注度 2619 TG001美标大口径锻造球阀 关注度 2528 采购必读 上海“人工智能+”行动：建设人工智能药物研发平台等发改委：鼓励西部地区发展先进陶瓷!2025年以后，四川省规划发展13个建材产业集群这两年，粉体产业有一条隐蔽的发展线广东：加大创新药械全链条支持等三十八条工信部印发《工业重点行业领域设备更新和技术改造指南》 最新资讯 更多 40页PPT了解固态电池合作模式的多样化12月26日国内部分地区钼粉报价绿色制粒，智在森茂 | 森茂机械打造高品质干法制粒机 近期会议 更多 2025全固态电池技术交流大会 相关课程 更多 【直播回看】粉体制备的三大难题及解决方案 “3060”双碳战略目标下的可再生能源-氢-氨耦合零碳新路径探索 最新发布产品 易勒EDW固态电池导电剂砂磨机 上海易勒机电设备有限公司 密闭无尘吨袋装粉状/颗粒状物料拆包卸料机AWHH-DC-JD 南京奥威环保科技设备有限公司 高真空管式烧结炉（扩散泵） 天津中环电炉股份有限公司 气动硬密封蝶阀 瑾辰阀门（江苏）有限公司 cnpowder 平台导航|中国粉体网 搜粉网 粉体展 粉体人才网 粉体工业杂志 微门户 手机粉体网 粉体圈子 粉体公开课 粉享买卖 中粉资讯 隐私保护 中国粉体网 版权所有 京ICP证050428号 客户服务热线：010-82930764 82930964 客服邮箱：cnpowder@163.com 京公网安备1101081901号 Copyright©2002-2024 Cnpowder.com.cn Corporation,All Rights Reserved 免费 咨询 手机站 二维码 分 享
