【产品用途】

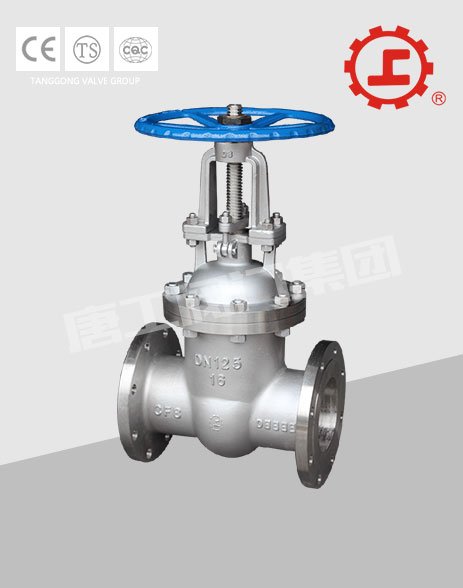

良工阀门集团有限公司生产的不锈钢闸阀：阀体、阀盖、闸板、闸杆使用不锈钢材料，阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金，填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。公称尺寸 DN15~DN800，工作压力 1.6MPa~20.0MPa，适用温度≤200℃，适用于硝酸类、弱腐蚀性介质管路中。
【产品特点】
1、采用奥氏体不锈钢，对氧化性酸介质拥有良好的耐蚀性。
2、介质流经不锈钢闸阀时不改变其流动方向，流体阻力小。
3、闸板运动方向与介质流动方向相垂直，启闭力矩小，开闭较省力。
4、介质流动方向不受限制，不扰流、不降低压力，介质可从闸阀两侧任意方向流过、均能达到使用的目的，*适用于介质流动方向可能改变的管路中。
5、闸板垂直置于阀体内，结构长度较短。
6、密封性能好。全开时密封面受冲蚀较小。
【执行标准】
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79.1
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
【性能参数】
公称压力PN（MPa) | 壳体 | 试验压力（MPa) | 上密封 | |
密封（液） | 密封（气） | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
【适用介质和适用温度】
壳体材料 | 适用介质 | 适用温度（℃） |
铬镍钛钢（P型） | 硝酸类 | ≤200 |
铬镍钼钛钢（R型） | 醋酸类 | ≤200 |
【主要零件材料】
阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
铬镍钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 聚四氟乙烯 | 可锻铸铁 |
铬镍钼钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 聚四氟乙烯 | 可锻铸铁 |
【主要外形和连接尺寸】
