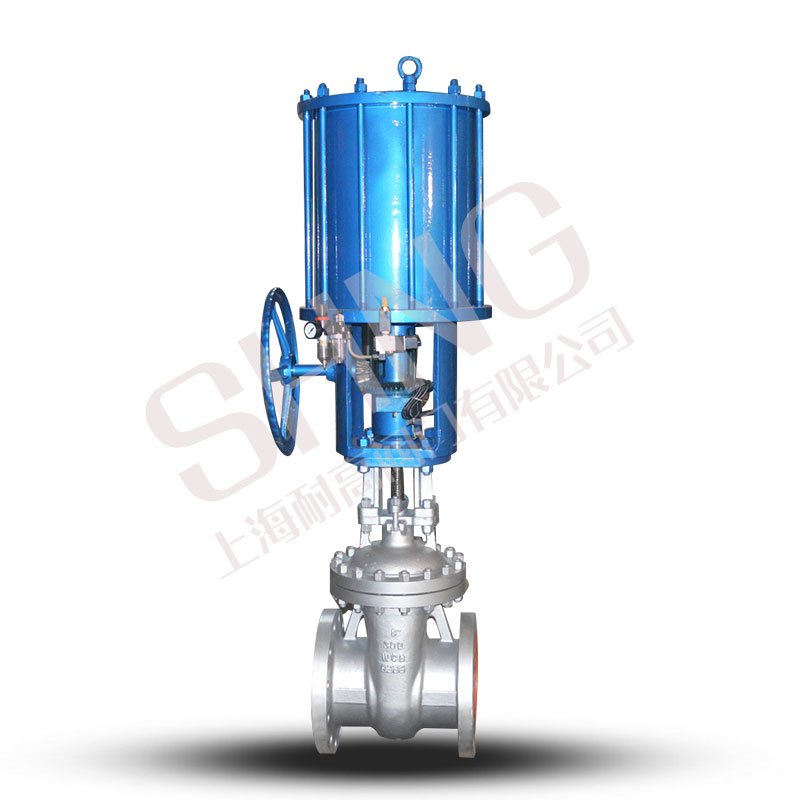

产品型号：Z641H
公称通径：DN50~800mm
公称压力：PN1.6~4.0MPa
环境温度：标准型:-20~80℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
设计依据：GB标准、ANSI标准
设计标准：GB/12237、ANSI B16.34
结构长度：GB/12221、ANSI B16.10
连接法兰尺寸：GB/9113、JB/T79、ANSI B16.5
实验和检验：JB/T9092、API 598
| 主要零件材质表 | ||||
| 序号 | 零件名称 | 材质 | ||
| C | P4 | P6 | ||
| 1 | 阀体 | WCB | ZG1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 螺帽 | 35 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 闸板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 5 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 垫片 | 不锈钢+柔性石墨 | 不锈钢+柔性石墨 | 不锈钢+柔性石墨 |
| 7 | 阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 8 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 吊环螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 11 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 12 | 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 13 | 填料压套 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 14 | 填料压板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 15 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型 | ||||
| 主要外形尺寸-PN16(16bar) | |||||||||||
| 公称 通径 [DN] | 外形尺寸 | 连接尺寸 | |||||||||
| L | H | H1 | H2 | do | D | D1 | D2 | C | f | N-D | |
| 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-18 |
| 100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-18 |
| 150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 14 | 3 | 8-22 |
| 200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-22 |
| 250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-26 |
| 300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-26 |
| 350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-26 |
| 400 | 600 | 1330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-30 |
| 450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-30 |
| 500 | 700 | 2750 | 1660 | 2150 | 550 | 715 | 650 | 609 | 36 | 4 | 20-33 |
| 600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-36 |
| 700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-36 |
| 800 | 1000 | 1025 | 950 | 901 | 42 | 5 | 24-39 | ||||
| 技术参数 | |
| 公称通径 | DN50~800mm |
| 连接方式 | 法兰 |
| 气缸形式 | 双作用 |
| 控制方式 | 开关型、调节型 |
| 公称压力 | 16、25、40bar（如需更高压力订货时请注明） |
| 气源压力 | 单作用:5~8bar |
| 介质温度 | W3:-30~425℃ W4:-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 金属硬密封（H）、硬质合金（Y） |
| 备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型 | |
