核心参数

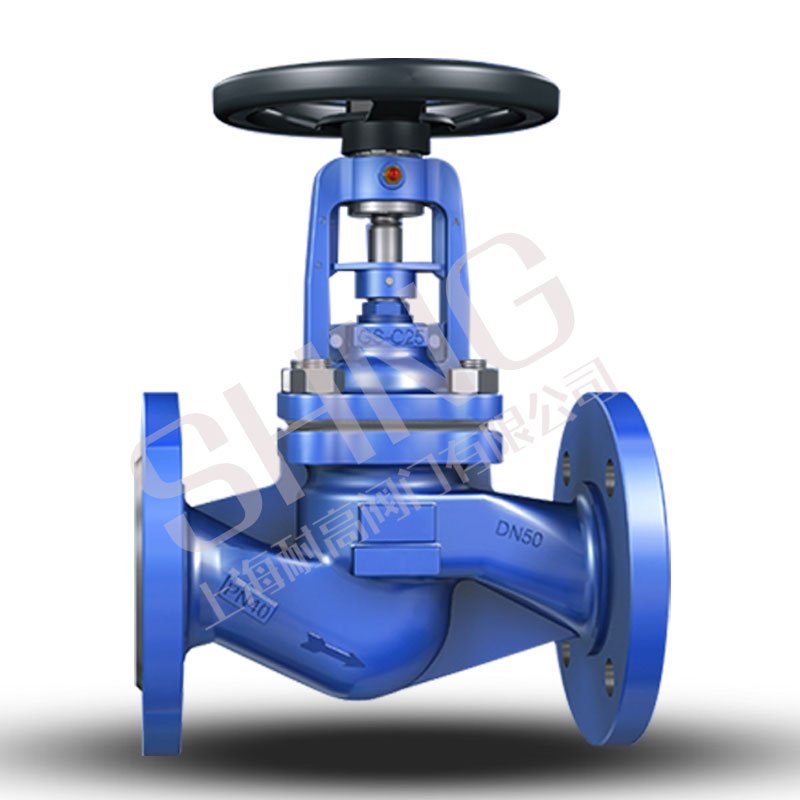

波纹管截止阀

产品型号：J41H/W
公称通径：DN15~350mm
公称压力：PN1.6~4.0MPa
适用温度：-29～350℃
驱动方式：手动、电动
主要材料：WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
结构形式：BB-BG-OS & Y
设计标准：GB12235
结构长度:GB12221
连接法兰：GB9113、JB/T79、HG20596
试验和检验：JB/T 9092、GB/T13927

一、波纹管截止阀产品概述
J41H波纹管截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。波纹管截止阀广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
J41H/W 型 PN16~PN40 波纹管截止阀适用于工作压力 1.6~4.0MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。

二、波纹管截止阀产品特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

三、波纹管截止阀主要零件材料

序号	名称	材质
1	阀体	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	阀瓣	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	轴销	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	阀杆	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
6	垫片	柔性石墨+不锈钢、PTFE
7	阀盖	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB、QT400-18

五、波纹管截止阀主要连接尺寸

压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（Kg）	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620
