集中式焊烟净化器

等离子激光切割焊烟净化设备

      吹吸式烟尘净化系统是在切割平台一侧安装滑动吸风小车，另一侧与吸风小车相对应的位置安装一台引流风机把烟尘吹向吸风小车，吸风滑动小车下部为方形吸风道，滑动吸风小车能够在方形吸风道上随切割机纵向移动。滑动吸风小车与切割枪头安装在切割机横梁方向的同一直线上。利用切割平台上的格栅板与被切割钢板形成烟气通道，将切割钢板时产生的切割烟尘通过顶吸罩及滑动吸风小车吸风口，进入方形吸风道，*后进入滤筒除尘器进行净化处理。

    方形吸风道、滑动吸风小车是切割平台的重要组成部分。工作时，密封皮带在负压的作用下紧紧地贴附在方形吸风道上方，起到密封作用。在滑动吸风小车内有两个滚轴，密封皮带从小车内穿过时被顶起。这样烟尘通过滑动小车吸风口进入方形吸风道，进入滤筒除尘器。

工艺流程图：

流程说明：

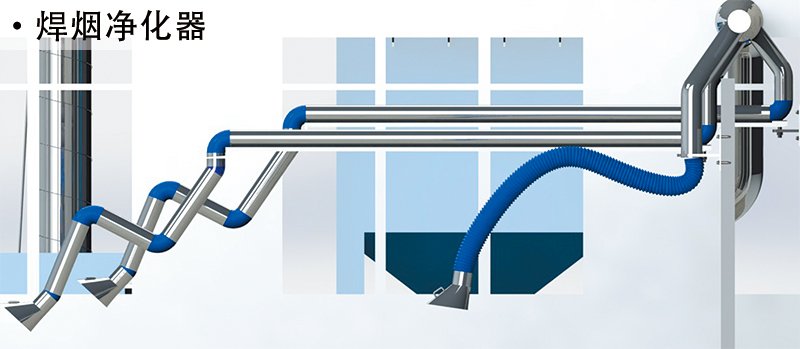

      焊接产生的烟尘废气由柔性吸气臂瞬间捕集收集后，经采用渐变管径式（目的是平衡管路末端风速风量）的主管道进入高效滤筒除尘器，烟尘废气在高效滤筒除尘器内被高效净化滤件阻截净化，部分大颗粒烟尘由于重力作用落入除尘器下部的灰斗，另一部分小颗粒烟尘在风机负压作用下附着在滤件外侧，脉冲阀在控制仪的控制下，每隔一定时间，自动对系统滤件由里至外进行反吹清灰，反吹过程中小颗粒粉尘落入灰斗内收集，灰斗内积累到一定量的粉尘后，需要外运处理。洁净的气体穿过滤件，进入排气口，在离心式通风机的作用下由烟囱高空排入到大气中。
