出口直径(mm):
50进口直径(mm):
50泵轴位置:
卧式驱动方式:
电动输送物料:
液体连接方式:
螺纹材质:
不锈钢口径:
63压力:
16设计标准:
国标虚拟号将在 180 秒后失效
使用微信扫码拨号

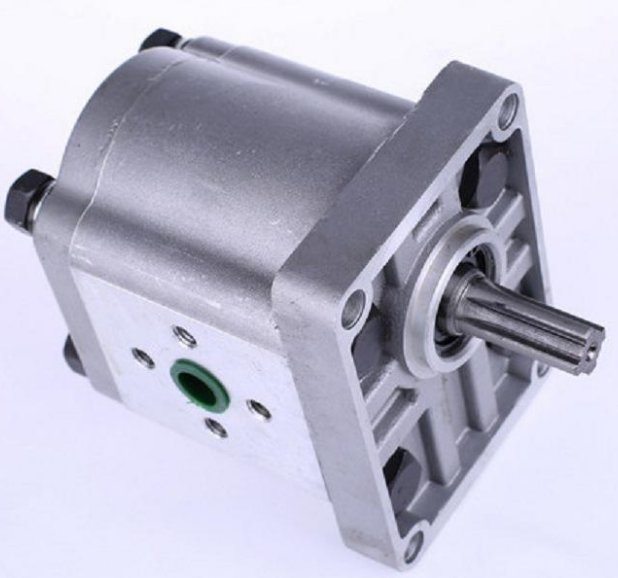

产品介绍:CBN-F550齿轮泵
供货单位:上海达冠阀门有限公司
服务热线:李先生15900******,
售后服务:021-3638-4128,
工作QQ:2050-9898-93
一、安装时 1.安装前应检查轴在运输中是否受到损坏,如电机受潮、磕碰、泵进出口内进入污物等。 2.安装管道内应清除干净,并避免管道的重量由泵来承担。 3.管道各连接部位不得漏气。 4.输送液体污物严重的,应安装适当的过滤装置。
二、使用前 1.泵的各紧固件是否牢固。 2.进出管道的阀门是否打开。 3.泵的旋转方向是否符合要求(要求单项旋转的泵按转向标志安装工作)。 4.输送高温介质起动时应采用点动运转一分钟再连接工作。 三、使用时 1.注意齿轮泵的压力应符合技术规范规定。 2.注意轴密封处,若发生泄漏,视其程度微调压紧螺钉,切勿拧的过紧。 3.不要任意调整安全阀的调整螺杆。 4.泵产生异常噪音,应立即停止工作,进行检查。
2CBN—E310/E306FH*双联齿轮泵注释:
一:2,齿轮泵联接数量; 五:E3,后泵组别
二:CB,齿轮泵; 六:后泵排量6毫升每转;
三:E3,前泵组别; 七:进出油口。F法兰;L螺纹
四:前泵排量10毫升每转; 八:H,矩形花键
九:*,右旋(顺时针),L左旋
技术参数:
型 号 | 前泵排量(ml/r) | 后泵排量(ml/r) | 压力(MPa) | 转速(r/min) | 容积效率(%) | ||
额定 | 额定 | ||||||
2CBN—E304/E304 | 4 | 4 |
16 |
20 |
2000 |
3000 |
≥92 |
2CBN—E306/E304 | 6 | 4 | |||||
2CBN—E308/E304 | 8 | 4 | |||||
2CBN—E310/E304 | 10 | 4 | |||||
2CBN—E312/E304 | 12 | 4 | |||||
2CBN—E314/E304 | 14 | 4 | |||||
2CBN—E316/E304 | 16 | 4 | |||||
2CBN—E320/E304 | 20 | 4 | |||||
2CBN—E325/E304 | 25 | 4 | |||||
2CBN—E532/E304 | 32 | 4 | |||||
2CBN—E540/E304 | 40 | 4 | |||||
2CBN—E550/E304 | 50 | 4 | |||||
2CBN—E563/E304 | 63 | 4 |
CBN-F550齿轮泵结构特点 1)、挤压成型的铝合金缸体,经硬质氧化处理,表面质地坚硬,耐磨性强。 2)、紧凑的双活塞齿轮、齿条式结构,啮合精确,传动平稳,安装位置对称,输出扭矩恒定。 3)、活塞、齿条和输出轴的活动部位均安装f4导向环,实现低摩擦,长寿命,避免金属间的接触。 4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。 5)、单气控型执行器的弹簧经预压后安装,可安全、方便的拆卸和组装。 6)、在全开和全关位置均可进行0度或90度正负5度的双向行程调节。 7)、安装连接尺寸符合iso5211、din3337和vd1/vde3845以及numar标准,确保gtd110动执行器间的互换性和方便安装电磁阀、限位开关等附件。 8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择 9)、外形美观而精巧,重量轻,具有防水密封结构。 10)、有常温型、高温型、低温型。在常温工作条件下使用橡胶,在高温或低温时采用氟橡胶或硅橡胶。
