出口直径(mm):
10进口直径(mm):
10泵轴位置:
卧式驱动方式:
电动输送物料:
液体连接方式:
螺纹材质:
不锈钢口径:
15压力:
16设计标准:
国标虚拟号将在 180 秒后失效
使用微信扫码拨号

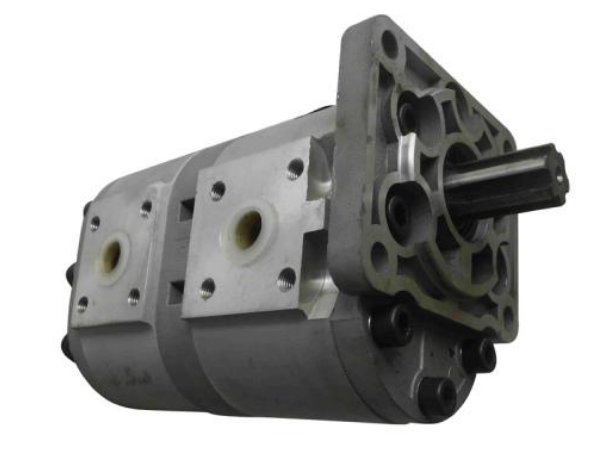

2CBN-F306双联齿轮泵
热线服务:李先生15900******,021-3638-4128
QQ互动: 2050-9898-93
2CBN-F304双联齿轮泵操作和使用在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成,且定子和转子是同心的。在图示转子顺时针方向旋转的情况下,密封工作腔的容积在左上角和右下角处逐渐增大,为吸油区,在左下角和右上角处逐渐减小,为压油区;吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转,每个密封工作腔完成吸油和压油动作各两次,所以称为双作用叶片泵。泵的两个吸油区和两个压油区是径向对称的,作用在转子上的液压力径向平衡,所以又称为平衡式叶片泵。 双作用叶片泵的瞬时流量是脉动的,当叶片数为4的倍数时脉动率小。为此,双作用叶片泵的叶片数一般都取12或16。
2CBN-F304双联齿轮泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外,还应注意:泵转向改变,则其吸排方向也改变叶片泵都有规定的转向,不允许反。因为转子叶槽有倾斜,叶片有倒角,叶片底部与排油腔通,配油盘上的节流槽和吸、排口是按既定转向的。可逆转的叶片泵必须专门的。
齿轮泵的特点:
1.体积小,重量轻,结构简单,价格低,工作可靠。
2.具有很好的自吸性,开机时无需灌油,**使用也不需灌油。
3.外泄漏摆线齿轮泵,可作双向泵用,进油口和出油口随轴的旋转方向改变而改变,内泄漏泵不可以,只能作单向旋转。
4.安装、使用、维护方便。
5.如改制成内泄漏填料密封齿轮泵可以输送胶水,油漆,涂料等有腐蚀性的价质。
6.低转速状态下,更加适合输送重油、高粘度液体。
2CBN—E310/E306FH*双联齿轮泵注释:
一:2,齿轮泵联接数量; 五:E3,后泵组别
二:CB,齿轮泵; 六:后泵排量6毫升每转;
三:E3,前泵组别; 七:进出油口。F法兰;L螺纹
四:前泵排量10毫升每转; 八:H,矩形花键
九:*,右旋(顺时针),L左旋
技术参数:
型 号 | 前泵排量(ml/r) | 后泵排量(ml/r) | 压力(MPa) | 转速(r/min) | 容积效率(%) | ||
额定 | 额定 | ||||||
2CBN—E304/E304 | 4 | 4 |
16 |
20 |
2000 |
3000 |
≥92 |
2CBN—E306/E304 | 6 | 4 | |||||
2CBN—E308/E304 | 8 | 4 | |||||
2CBN—E310/E304 | 10 | 4 | |||||
2CBN—E312/E304 | 12 | 4 | |||||
2CBN—E314/E304 | 14 | 4 | |||||
2CBN—E316/E304 | 16 | 4 | |||||
2CBN—E320/E304 | 20 | 4 | |||||
2CBN—E325/E304 | 25 | 4 | |||||
2CBN—E532/E304 | 32 | 4 | |||||
2CBN—E540/E304 | 40 | 4 | |||||
2CBN—E550/E304 | 50 | 4 | |||||
2CBN—E563/E304 | 63 | 4 |
齿轮泵在使用时的注意事项:
一、安装时
1.安装前应检查轴在运输中是否受到损坏,如电机受潮、磕碰、泵进出口内进入污物等。
2.安装管道内应清除干净,并避免管道的重量由泵来承担。
3.管道各连接部位不得漏气。
4.输送液体污物严重的,应安装适当的过滤装置。
