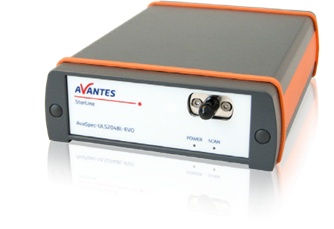

AvaSpec-ULS4096CL-EVO 带4K像素CMOS光谱仪
Avantes公司EVO系列又增加了一位新成员:AvaSpec-ULS4096CL-EVO。该光谱仪用CMOS探测器取代了传统的CCD探测器。CCD检测器在光谱仪领域的地位正在逐渐削弱,而CMOS探测器正在逐步发展并替代CCD。该光谱仪还采用了我们新推出的AS-7010电路板,它提供USB3.0通信接口,数据传输速度比USB2.0快10倍。它还有一个千兆以太网接口,客户可以把光谱仪集成到客户公司内部的网络中,还可以进行长距离数据传输。除了高速通信功能,EVO光谱仪还拥有更快的微处理器,内存容量也扩大了50倍,客户可以在电路板上存储更多的光谱并实现更多的功能。
订购选项里提供探测器的灵敏度增强透镜,可以提高200-1100nm范围的灵敏度;消二级衍射滤光片,用以降低二级衍射效应。此外,AvaSpec-4096CL-EVO还提供多种规格的狭缝,光栅和光纤接头供客户选择。它配有AvaSoft-Basic软件,USB线和操作手册。AvaSpec-ULS4096CL-EVO还可作为OEM光谱仪,如只选购光学平台或可架装安装型。由于这款光谱仪均具有4096像素,所以非常适用于如等离子和LIBS等高分辨率应用。
技术参数
光学平台 | 对称式Czerny-Turner光路,焦距75 mm |
波长范围 | 200-1100 nm |
分辨率 | 0.05 –20 nm, 取决于光谱仪配置 |
杂散光 | 0.19-1.0%,取决于光栅 |
灵敏度 | 261,000(计数/微瓦 每毫秒积分时间) |
探测器 | CMOS |
信噪比 | 300:1 |
AD转换器 | 16-bit, 6 MHz |
积分时间 | 9μs –40s |
接口 | USB 3.0高速,5 Gbps千兆以太网1 Gbps |
采样速度(板卡平均) | 0.75 ms /scan |
数据传输速度 | 0.75 ms/scan (USB3), 1.9 ms (ETH) |
数字IO接口 | HD-26连接器,2个模拟输入,2个模拟输出,13个数字双向,触发,同步,频闪,激光 |
电源要求 | 默认USB3电源,500 mA或12VDC,300 mA |
外型尺寸,重量 | 177 x 127 x 44,5 mm(单通道), 1135 g |
AvaSpec-ULS4096CL-EVO光谱仪分辨率表(FWHM值)
Slit size (μm) | ||||||
光栅线对数 (lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
300 | 0.50-0.70 | 1.20-1.30* | 2.17 | 4.6 | 9.00 | 20.0 |
600 | 0.30-0.36* | 0.58-0.60 | 1.17 | 2.20 | 4.5 | 10.0 |
830 | 0.25 | 0.48 | 0.93 | 1.7 | 3.4 | 8.0 |
1200 | 0.14-0.18* | 0.30 | 0.62 | 1.08 | 2.2 | 5.0 |
1800 | 0.09-0.11* | 0.18 | 0.36-0.40* | 0.78 | 1.5 | 3.7 |
2400 | 0.07-0.09* | 0.13-0.15* | 0.26-0.32* | 0.40-0.64* | 1.1 | 2.7 |
3600 | 0.05-0.06* | 0.10 | 0.19 | 0.4 | 0.8 | 2.0 |
*取决于光栅的起始波长; 波长越长,色散越大,分辨率越好
