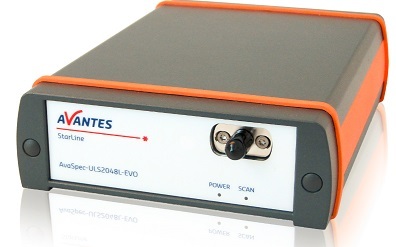

AvaSpec-ULS2048CL-EVO采用的技术:CMOS代替传统的CCD技术。AvaSpec-ULS2048CL-EVO结合新推出的AS-7010电路板呈现给您多种功能,包括USB3.0通信(十倍于USB2.0的 通信速度)和千兆以太网通信。千兆以 太网通信使得光谱仪可以集成到您的公司网络中,节约您长距离通信的成本。 除了高速通信,EVO还提供了一个快速微处理器以及50倍以上的光谱仪存储空间,可以帮助您存储更多光谱实现更多功能。 附加选件包括提高200-1100nm波段灵 敏度的灵敏度增强透镜以及消二级衍射 滤光片。此外,AvaSpec-2048CL-EVO还 提供不同规格的狭缝、光栅和光纤连接器 可供选择。标准配件包括AvaSoft-Basic 软件、USB线以及操作手册。 AvaSpec-ULS2048CL-EVO也提供OEM型, 单独光学平台或Rackmount版本。 |
技术参数
光学平台 | 超低杂散光对称式Czerny-Turner式光路设计,75mm焦距 |
波长范围 | 200-1100nm |
分辨率 | 0.06-20nm,取决于光谱仪配置(详见下方表格) |
杂散光 | 0.19-1.0%,取决于光栅 |
灵敏度 | 375,000计数值/uW 每毫秒积分时间 |
探测器 | CMOS线性图像探测器,2048像素 |
信噪比 | 300:1 |
AD转换器 | 16位,6MHz |
积分时间 | 9 μs – 59s |
接口 | USB 3.0高速(5Gbps)/ 千兆以太网(1Gbps) |
采样速度(使用板上平均功能) | 0.38ms每次采样 |
数据传输速度 | 0.38ms每次采样(USB3) 1.0ms每次采样(以太网) |
I/O接口 | HD-26接口,2个模拟输出, 2个模拟输入,13个数字双向I / O接口,触发,同步,脉冲光源,激光器 |
电源 | 默认USB3供电,500mA 或者12VDC,300mA |
尺寸,重量 | 177 x 127 x 44.5 mm(单通道), 1135 g |
AvaSpec-ULS2048CL-EVO光栅选择表
应用范围 | 可用波长范围(nm) | 每块光栅覆盖的光谱范围(nm) | 光栅线对数/mm | 闪耀波长(nm) | 光栅型号 |
UV/VIS/NIR | 200-1100** | 891** | 300 | 300 | UA |
UV/VIS/NIR | 200-1100** | 891** | 300 | 300/1000 | UNA-DB |
UV/VIS | 200-850 | 515 | 600 | 300 | UB |
UV | 200-750 | 247-218* | 1200 | 250 | UC |
UV | 200-650 | 163-143* | 1800 | UV | UD |
UV | 200-580 | 113-69* | 2400 | UV | UE |
UV | 200-400 | 69-45* | 3600 | UV | UF |
UV/VIS | 250-850 | 515 | 600 | 400 | BB |
VIS/NIR | 300-1100** | 792** | 300 | 500 | VA |
VIS | 360-1000 | 495 | 600 | 500 | VB |
VIS | 300-800 | 247-218* | 1200 | 500 | VC |
VIS | 350-750 | 142-89* | 1800 | 500 | VD |
VIS | 350-640 | 74-49* | 2400 | VIS | VE |
NIR | 500-1050 | 495 | 600 | 750 | NB |
NIR | 500-1050 | 218-148* | 1200 | 750 | NC |
NIR | 600-1160 | 346-297 | 830 | 800 | SI |
NIR | 600-1100** | 495** | 300 | 1000 | IA |
NIR | 600-1100 | 495 | 600 | 1000 | IB |
*取决于光栅的起始波长,波长越长,色散越大,覆盖的范围越小。
**请知悉不是所有2048像素均被使用
AvaSpec-ULS2048CL-EVO光谱仪分辨率表(FWHM,单位nm)
狭缝宽度(um) | |||||||
光栅线对数(线/mm) | 10 | 25 | 50 | 100 | 200 | 500 | |
300 | 1.0 | 1.4 | 2.5 | 4.8 | 9.2 | 21.3 | |
600 | 0.40-0.53* | 0.7 | 1.2 | 2.4 | 4.6 | 10.8 | |
830 | 0.32 | 0.48 | 0.93 | 1.7 | 3.4 | 8.5 | |
1200 | 0.20-0.28* | 0.27-0.38* | 0.52-0.66* | 1.1 | 2.3 | 5.4 | |
1800 | 0.10-0.18* | 0.20-0.29* | 0.34-0.42* | 0.8 | 1.6 | 3.6 | |
2400 | 0.09-0.13* | 0.13-0.17* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 | |
3600 | 0.06-0.08* | 0.10 | 0.19 | 0.4 | 0.8 | 1.8 |
*取决于光栅的起始波长;波长越长,色散越大,分辨率越高。
订购信息 | |
AvaSpec-ULS2048CL-EVO | 光纤光谱仪,75mm焦距,2048像素CMOS探测器,像素尺寸14x200um,USB供电,高速USB3.0接口,以太网接口,包含AvaSoft-Basic版本软件,USB数据线。 指定型号光栅,波长范围和可选配件。可选配件同于AvaSpec-ULS2048CL-USB2。 |
PS-12V/1.0A | 外部电源供电,网口通信模式需要使用 |
可选配件
-RS | 可更换狭缝 |
DCL-UV/VIS-200 | 灵敏度增强透镜(200-1100nm) |
SLIT-XX | 狭缝尺寸,指定XX=5、10、25、50、100、200以及500μm |
SLIT-XX-RS | 可更换狭缝,SMA接头,指定的狭缝尺寸XX=25、50、100或200μm 仅配合AvaSpec-ULS2048CL-EVO-RS使用 |
SLIT-XX-RS-FCPC | 同SLIT-XX-RS,配套FC/PC接头使用 |
OSF-YYY-3 | 消二级衍射滤光片,指定的YYY=305、385、475、515、550以及600nm |
OSC | 消二级衍射镀膜,600nm长通滤光,适用BB(305nm)、VB光栅,推荐搭配OSF-305 |
OSC-UA | 消二级衍射镀膜,350nm和600nm长通滤光,适用UA、VA光栅 |
OSC-UB | 消二级衍射镀膜,350nm和600nm长通滤光,适用于UB、BB光栅(<350nm) |
-FCPC | FC/PC光纤接头 |
