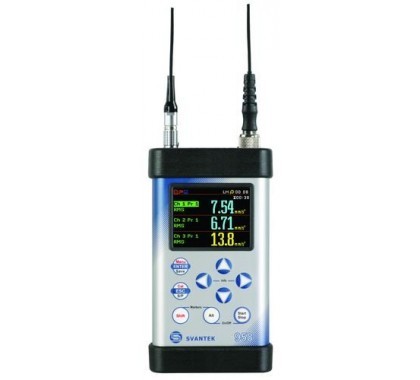

SVAN 958A 四通道声音和振动分析仪简介

SVAN 958A级四通道声振动分析仪是专门针对所有需要同时进行一级声音和振动评估的应用程序。四个输入通道的每一个都可以独立地配置为声音或振动检测，不同的滤波器和RMS检测器时间常数给用户一个巨大的测量灵活性。SVAN 958A的真正优点是能够同时进行水平仪表模式的高级分析。在实践中，允许用户获得诸如Leq、RMS、LMax、LMin、LPeak等宽波段的结果，以及FFT或octave波段分析的四通道分析。

可用的分析功能列表包括FFT，1 / 1或1 / 3八度，交叉光谱，声音强度，RT 60等。四通道时域信号记录到。wav格式是可用的，也是一个特别的功能!所有的测量结果都存储在不挥发的32 MB内存或USB记忆棒中，可以很容易地下载到SvanPC + +软件的PC上。SVAN 958A的RS 232接口(SV 55)可以提供GPRS调制解调器或LAN & WLAN连接模块。与SvanPC + + _RC远程通信软件一起，这些接口提供了方便的远程访问工具设置和数据在互联网和局域网。仪器由4个AA标准或可充电电池供电，以及来自外部直流电源或USB接口。鲁棒箱和轻量设计完成了新一代仪表的特殊功能。

SVAN 958A 四通道声音和振动分析仪特点:

四通道声音或振动可配置

包括VDV和MTVV在内的ISO 8041:05的人体振动测量

声级表，iec61672

先进的数据记录器，包括光谱分析

USB记忆棒提供几乎无限的伐木能力

先进的触发器和报警功能

USB 1.1客户端和USB主机接口

调制解调器支持(GPRS，以太网，WLAN)

由4个AA标准或可充电电池供电

使用方便，手握轻，重量轻，坚固耐用

SVAN 958A 四通道声音和振动分析仪技术参数：

FFT分析到20 kHz波段的1600行

1 / 1和1 / 3 octave实时分析

时域信号记录

声强

FFT交叉光谱

RT 60混响时间

声剂量计

人类振动测量

主要应用:

良好的测量

环境噪声

建筑声学

次声

高/低水平的噪音

该文结合振动

全身振动

机器振动

建筑/地面振动

技术参数：

SVAN 958A声级规格

标准类别1:iec61672 - 1:02

数量的资料3

权重筛选a，B，C，Z，G

时间常数缓慢，快速，冲动

RMS探测器数字真RMS检测器峰值检测，分辨率0.1 dB

麦克风(option)mk 250，第1，50mv / Pa，预极化1 / 2“e”

前置放大(选项)sv 12L IEPE类型

线性工作范围26 dBA RMS÷140 dBA峰值(根据IEC 61672)

总动态测量范围16 dBA RMS÷140 dBA峰值(典型噪声地板的**级别)

内部噪声级小于16 dBA RMS

动态范围> 100分贝

频率范围

3.5赫兹÷20 kHz MK250麦克风

仪表模式结果:spl，Leq，SEL，Lden，LEPd，过载时间，Ltm3，Ltm5，LMax，LMin，LPeak，

同时测量三个带有独立滤波器和检测器的配置文件

统计数据

Ln(l1 - l99)，在米模式下完成直方图，平均:带有检测器(指数级)的线性

Ln(l1 - l99)1 / 1或1 / 3八度的统计(如果选项是活动的)

数据记录器

从30秒(自动保存功能)中记录汇总结果

记录时间的记录，从10毫秒开始

波浪记录(选项)时间域信号在测量，触发或连续模式，12 / 24 / 48 kHz采样率，16或24位，wav格式

声音分析器

1/1倍频程分析(选项)

实时分析IEC 61260的一级要求，中心频率从31.5 Hz到16khz(音频频带)，可选择加权滤波器，检测线性或

实时分析满足iec61260的一级要求，中心频率从1hz到16khz(全波段)，可选择加权滤波器，检测器线性

1/3倍频程分析(选项)

实时分析满足IEC 61260的一级要求，中心频率从20赫兹到20 kHz(音频频带)，可选择加权滤波器，检测线性

实时分析满足iec61260的要求，中心频率由0.8赫兹到20khz(全波段)，可选择加权滤波器，探测器线性

FFT分析(选项)

从87.5 Hz到22.4 kHz的可选择波段480或960或1920行，可选择加权滤波器，线性平均，可选窗口

RT 60(选项)

反射时间分析在1 / 3八度，可选方法:衰变或脉冲

转速(选项)旋转测量选项，没有激光转速表(选项)，测量转速，RPS，RMAX，RMIN

交叉光谱(选项)传递函数和相干性计算

声音强度(选项)基于fft的声音强度计算

振动水平计

标准ISO 8041:2005，ISO 10816 - 1

地面振动模式下的剖面数1或2

加权滤波器wd，Wk，Wc，Wj，Wm，Wb，Wg(ISO 2631)，Wh(ISO 5349)，HP1，HP3，HP10，Vel1，Vel3，Vel10，

VelMF，Dil1，Dil3，Dil10，KB(DIN 4150)

RMS探测器数字真RMS检测器峰值检测，分辨率0.1 dB

时间常数:从100毫秒到10秒

仪表模式产生rms，**值，峰值，峰值，过载时间，MTVV，VDV，CRF，

地面或建筑物振动测量的加速度计(选项)sv 84三轴高灵敏度加速度计(1 V / g)

SV 38三轴加速度计用于全身测量(1 V / g MEMS型)

测量范围

SV 84:0.0005 ms-2 RMS÷50 ms-2高峰

频率范围0.5赫兹÷20千赫;加速度计的依赖

振动分析仪

地面振动(包括)PPV和VDV同时测量的振动轮廓，同时FFT分析(如果选项激活)，同时根据DIN 4150 - 3标准同时进行波浪记录(if选项激活)

1/1倍频程分析(选项)

实时分析满足IEC 61260的一级要求，中心频率从1hz到16khz(全波段)，HP加权滤波器，检测器线性

1/3倍频程分析(选项)

实时分析满足IEC 61260的一级要求，中心频率由0.8赫兹到20khz(全波段)，HP加权滤波器，检测器线性

FFT分析(选项)

480或960或1920年的线，从78赫兹到20 kHz，与HP加权滤波器，平均:线性，和可选的窗口

* 1920年没有时间记录的线，至少50毫秒的时间历史记录，有960行，*少20毫秒的时间历史记录，有480行

转速(选项)旋转测量选项，没有激光转速表(选项)，测量转速，RPS，RMAX，RMIN

交叉光谱(选项)传递函数和相干性计算

一般信息

输入iepe类型(通道1、2、3 - LEMO 4 - pin & channel 4 - TNC连接器)

动态范围100 dB，4 x 20位A / D转换器

频率范围0.5赫兹÷20 kHz，采样率48 kHz

内存32 MB非挥发性闪光类型，外部USB记忆棒(不包括)

显示颜色320 x 240像素，OLED类型

9键盘按钮

usb 1.1客户端

USB 1.1主机

RS 232(带有SV 55选项)

外部I / O - AC输出(1 V峰值)或数字输入/输出(触发器-脉冲)

供电4节AA电池(碱性)或4个AA充电abl
