EduPIV解决方案简介
粒子图像测速(PIV)是一种非接触光学测量技术,用于研究湍流,微流体,喷雾雾化和燃烧过程。流体中加入微小的示踪粒子,示踪粒子完全跟随流体运动。粒子被照亮并通过照相机记录下来,随后使用PIV软件进行分析。标准2D2C PIV(2维,2个速度分量)使用单个摄像机测量平面中的两个速度分量,通常包括:照相机,带有某些光束传输组件的激光器,光学镜片,同步器和用于数据采集的PC,存储和分析。对于EduPIV系统,使用LED照明光源和光纤透镜组而非激光,并且图像时序完全由DynamicStudio软件中的相机设置控制。该系统的配置使其安全且易于操作,使学生可以专注于学习测量原理,而不是操作复杂的硬件。

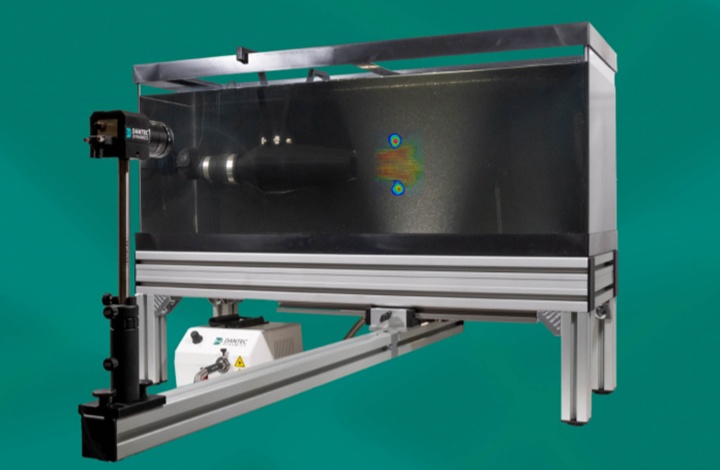

该方案包括完整的实验装置和测量系统,可为PIV系统学习提供交钥匙解决方案。实验装置的基础是配有可编程泵和喷嘴的水箱实验回路。喷嘴会产生水射流,从而可以执行许多测试,并且可以轻松重新配置其他测试对象以进行其他测试。PSP示踪粒子用于加入水路中实现示踪,而我们的FlowSense USB 2M-165相机可以高速捕获粒子运动。使用DynamicStudio对图像进行分析,以提供整体速度图,湍流统计,标量分析,时间/能谱评估和流动可视化。
