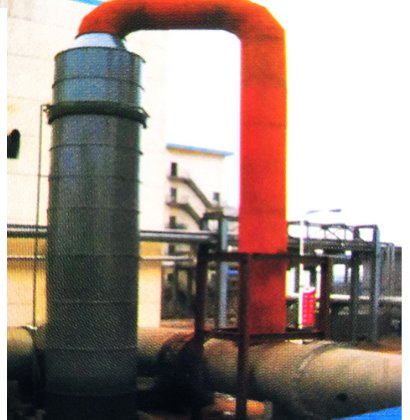

旋流式水膜脱硫除尘器(快装模块型)是在传统麻石水膜脱硫除尘器的基础上优化改进而成。设备外护钢板、内衬花岗岩耐磨耐腐蚀材料，中间采用高强度防渗透耐酸浇注料振动浇注而成。设备制作成每节1-2米分段出厂，现场吊装组合，安装方便、施工周期短，是锅炉、窑炉烟气除尘脱硫治理的理想产品。

(1)文丘里脱硫装置

文丘里脱硫装置由收缩管、喉管、扩散管三部分组成。形状为矩形，与水膜脱硫除尘器切向进口连接。烟气进入收缩管内逐渐加速，到达喉部气速**，烟气呈强烈的紊流运动，在喉部的入口将碱性水均匀地喷入烟气中，高速的烟气将水进一步溶化成大量的细小水滴，并布满整个喉部，在这个过程中，烟气的灰尘及硫化物被润湿和吸收，从而达到除尘脱硫目的。

(2)水膜脱硫除尘器

净化后的烟气进入水膜脱硫除尘器简体，碱性水从塔体上部溢流水槽进入简内，使整个圆简内壁形成5mm水膜层从上而下流动，烟气由简体下部切向进入，在筒体内旋转上升，烟尘及硫化物气体在离心力作用下始终与筒体内壁面的水膜发生接触这样含尘气体被水膜湿润，硫化物与碱性液滴反应。烟尘及硫化物从溢水孔排入循环水池，塔体底部设有水封槽以防止烟气外漏，清理孔便于进行简体底部清理。净化后的气体，通过简体上部锥体部分引出，从而达到净化目的。
