产品概述:

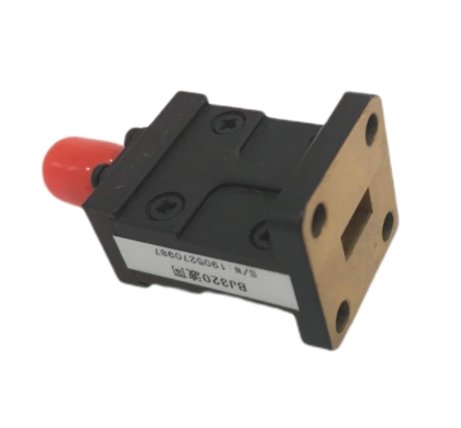

　　产品广泛用于微波测量、微波设备、微波系统和微波工程中，根据同轴输出端的位置分为正交结构和端接结构两大类，有矩形、扁矩形、中等扁矩形、圆形、方形、单脊、双脊等标准波导类型。同轴接头类型有N、TNC、L29、SMA、3.5mm、1.85、2.92mm和2.4mm等。N型端接结构波导同轴转换器频率覆盖范围：0.32-18GHz;波导规格从BJ3(WR2300)到BJ140(WR62)。在全波导带宽内VSWR≤1.2(**);VSWR≤1.15(典型)。具有频带宽、规格品种齐全、电压驻波比和插入损耗低等特点。基本材料为铜材、铝材、表面处理有镀银、镀金、镀镍、钝化、导电氧化等处理方法。产品的外形尺寸，法兰、接头类型、材料、表面处理和电气指标要求均可以按用户要求定制。

产品型号	波导规格	频率（GHz）	平均功率（W）	峰值功率（W）	驻波	损耗（dB）	接头
CAWG3NEA10	BJ3(WR2300)	0.32-0.49	350	3	1.2	0.2	N/SMA
CAWG4NEA10	BJ4(WR2100)	0.35-0.53	350	3	1.2	0.2	N/SMA
CAWG5NEA10	BJ5(WR1800)	0.41-0.62	350	3	1.2	0.2	N/SMA
CAWG6NEA10	BJ6(WR1500)	0.49-0.75	350	3	1.2	0.2	N/SMA
CAWG8NEA10	BJ8(WR1150)	0.64-0.98	350	3	1.2	0.2	N/SMA
CAWG9NEA10	BJ9(WR975)	0.75-1.15	350	3	1.2	0.2	N/SMA
CAWG12NEA10	BJ12(WR770)	0.96-1.46	350	3	1.2	0.2	N/SMA
CAWG14NEA10	BJ14(WR650)	1.13-1.73	350	3	1.2	0.2	N/SMA
CAWG18NEA10	BJ18(WR510）	1.45-2.2	350	3	1.2	0.2	N/SMA
CAWG22NEA10	BJ22(WR430)	1.7-2.61	350	3	1.2	0.2	N/SMA
CAWG26NEA10	BJ26(WR340)	2.17-3.3	350	3	1.2	0.2	N/SMA
CAWG32NEA10	BJ32(WR284)	2.6-3.95	350	3	1.2	0.2	N/SMA
CAWG40NEA10	BJ40(WR229)	3.22-4.9	350	3	1.2	0.2	N/SMA
CAWG48NEA10	BJ48(WR187)	3.94-5.99	350	3	1.2	0.2	N/SMA
CAWG58NEA10	BJ58(WR159)	4.64-7.05	350	3	1.2	0.2	N/SMA
CAWG70NEA10	BJ70(WR137)	5.38-8.17	350	3	1.2	0.2	N/SMA
CAWG84NEA6	BJ84(WR112)	6.57-9.99	350	3	1.2	0.2	N/SMA
CAWG100NEA6	BJ100(WR90)	8.2-12.4	200	2	1.2	0.35	N/SMA
CAWG120NEA6	BJ120(WR75)	9.84-15	200	2	1.2	0.35	N/SMA
CAWG140NEA6	BJ140(WR62)	11.9-18	200	2	1.2	0.35	N/SMA
CAWG180KEA6	BJ180(WR51)	14.5-22	10	3	1.2	0.35	K/2.4
CAWG220KEC6	BJ220(WR42)	17.6-26.7	10	3	1.2	0.35	K/2.4
CAWG260KEC6	BJ260(WR34)	21.7-33	10	3	1.2	0.35	K/2.4
CAWG320KEC6	BJ320(WR28)	26.5-40	10	3	1.2	0.35	K/2.4
CAWG400-2.4EC12	BJ400(WR22)	32.9-50.1	10	1	1.4	0.5	2.4
CAWG500-1.85EC12	BJ500(WR19)	39.2-59.6	10	3	1.4	0.5	1.85
CAWG620-1.85EC12	BJ620(WR15)	49.8-75.8	10	1	1.4	0.5	1.85
