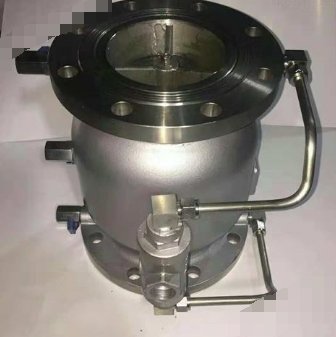

一、LHS743X低阻力倒流防止器简单介绍

低阻力倒流防止器是由两个隔开相互独立的进、出水止回阀和流体安全控制的泄水阀组成，是一种严格限定管道中的压力水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，达到避免倒流污染的目的。DSBP745X型低阻力倒流防止器是由二个相互独立的弹簧助闭弹性密封止回阀和中间减压腔内一个独立的水力差动式泄水阀构成。泄水阀的压力腔与上游供水压力相连，三个内部阀门除共用阀体外，无机械上的关系（亦即不会同时发生共同的相关的机械故障，并保证各自操作）。

二、低阻力倒流防止器工作原理

根据流体由高能量向低能量传递的基本原理，保持P1>P2（即安全值ΔP>0）是防止介质倒流的是否安全可靠的必要条件。低阻力（减压原理）倒流防止器利用介质流过进水止回阀时因严格设定的微小机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力，这个压差△P控制泄水阀关闭，保证低阻力倒流防止器正常供水。

安全值△P（通过*的弹簧微调机构可调）定为0.005 MPa，一旦小于该安全值，介质处于倒流的临界状态，这时泄水阀的弹簧自动开启泄水阀，将阀腔内倒流水排出管外。

泄水阀采用双流道结构，保证了在泄水的同时，大量空气补入阀腔，形成空气隔断，杜绝了介质倒流，并有效地防止虹吸倒流。这时泄水阀阀腔内压力下降，当△P达到设定安全值时泄水阀自动关闭。该安全值△P，比行标4.5.2.2条规定了ΔP在0.012MPa～0.023 MPa时为泄水阀开启泄水时的压差要严格；比美标4.3.2.1条中规定该值为2psi（0.0138 MPa）要小；以保证低阻力倒流防止器处于低能耗高安全性能状态下的运行。

三、低阻力倒流防止器产品特点

超宽超短阀体设计。利用市政水压直接供水的多层楼宇层数减少。市政供水压力一般在0.35～0.5MPa左右，一般可直接供多层楼宇生活用水；但是在加了倒流防止器及过滤器后，小区顶层连0.1MPa的压力都无法保障，则顶层直接供水的保证就有问题了。

双膜片超大感应控制室结构。低阻力倒流防止器为适合低能耗高安全性能的指标，保证泄水阀正常关闭及开启，通过采用超大双膜片感应控制室结构，提高对泄水阀作用力，来保证倒流防止器的安全性。同时考虑到如果膜片橡胶件损坏后，保证泄漏介质都会通过空气隔断上、下腔排出阀外，确保控制上、下腔不会发生倒流现象，采用双膜片结构。

双独立微阻止回阀设计。市政供水管网安装和维修，会产生杂质易卡阻倒流防止器的止回阀；设计成双独立微阻止回阀结构，保证了倒流防止器的多重保护
