新品推荐 |全新QATM焊缝光学分析系统,带来高效专业焊缝检测新体验

新品推荐 |全新QATM焊缝光学分析系统,带来高效专业焊缝检测新体验
德国Retsch(莱驰)  2022-12-30  |  阅读:855

手机扫码查看

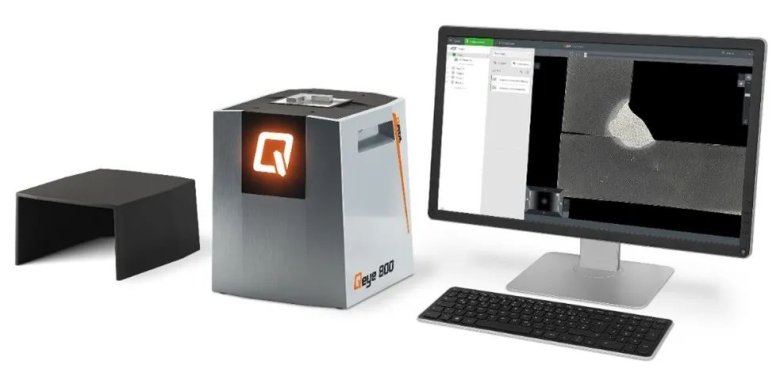

QATM Qeye 800 全新登场

焊缝宏观金相检测是评定焊接接头中缺陷质量等级的一种有效方法,是焊接质量控制的重要组成部分之一。然而,日常批量焊缝的宏观金相检测却往往是极其繁重的工作——为确保每项检查准确并且符合相关质量标准,操作人员不得不花费大量时间用于手动调节设备,而且所用的非专业焊缝检测软件也往往不够得心应手。

如今,全新QATM Qeye 800光学检测系统使焊缝的宏观截面金相检测变得无比快速、简单、精确,是依据DIN EN ISO 5817标准(欧标:钢、镍、钛及其合金熔焊接头缺陷的质量等级)对焊缝进行测量和检测的不二之选。下面小编就带大家一起来领略这台焊缝检测专家的诸多闪光点。



倒置高清光学系统

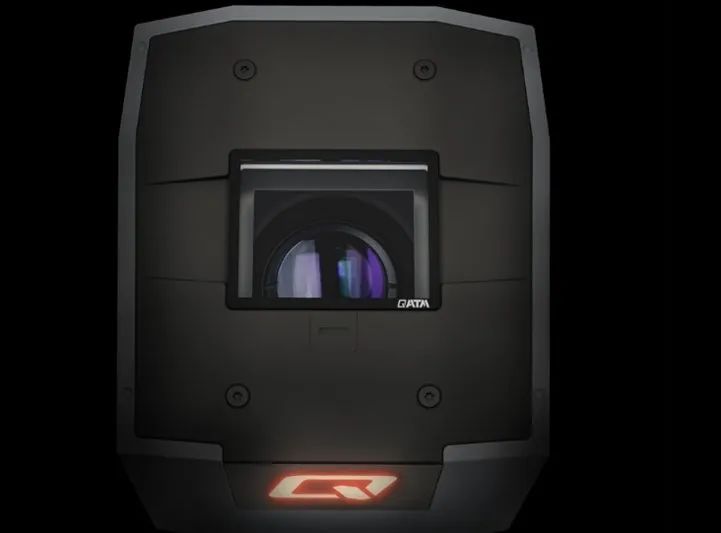

对于任何一台光学分析装置来说,光学系统都是核心。Qeye 800选用倒置型光学系统,使得试样表面和相机的距离保持恒定,省却了针对不同高度样品需要不断进行粗聚焦调整的步骤。

视场可以在80x60mm-2.3x1.7mm之间变化,因而较大的焊缝样品也可以在单一视场中得以全景显示;通过光学和数字变焦,可实现最高35倍的综合放大倍率,从而也允许用户看到微小细节。

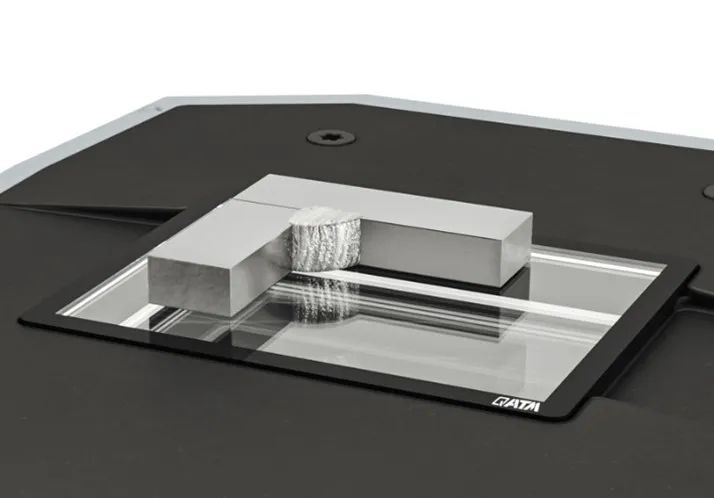

大视场范围,适合焊缝样品


归功于内置自动聚焦镜头、亮度控制和850万像素高分辨率彩色相机系统,只需将试样放置在载玻片上,即可获得满意的成像效果。即使样品表面不够平整也无需担心,手动调节聚焦平面功能可以完美满足测量不平整零件的需要。


优化的试样照明

我们都知道,试样的照明情况对光学测量设备的成像效果及测量结果有着不可忽视的影响。QATM应用工程师对Qeye 800如下两项照明相关功能的杰出有着深刻的体会。


智能区域照明:Qeye系统拥有创新的LED分析区域照明功能。4处照明光源的每一面(前、后、左、右)均可以顺畅、单独地开启或关闭。这有助于实现不受光线影响和样品研磨反射的干扰的最佳照明效果,为更为快速和精确的测量打下完美基础。

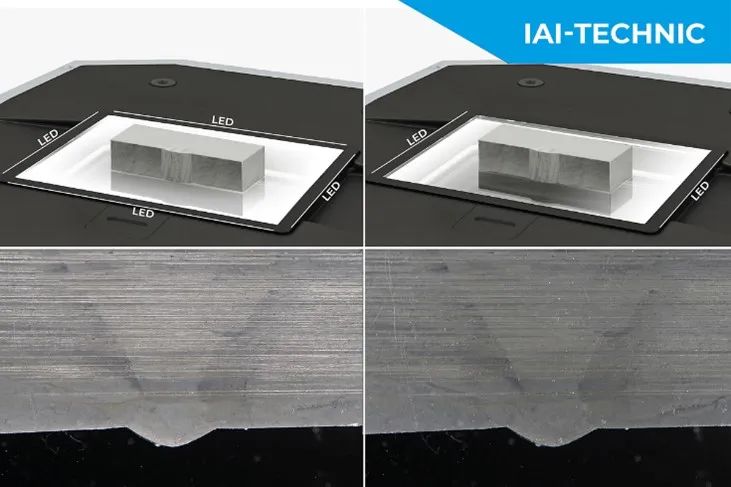

智能区域照明:可自由开/关组合四面照明光源


专业罩盖:实验室的外部光线可能会给样品带来不利的反射。Qeye 800标配的屏蔽罩可以阻挡外部光线,完全消除反射,相当于通过一个专业的小暗房实现最佳样品成像效果。

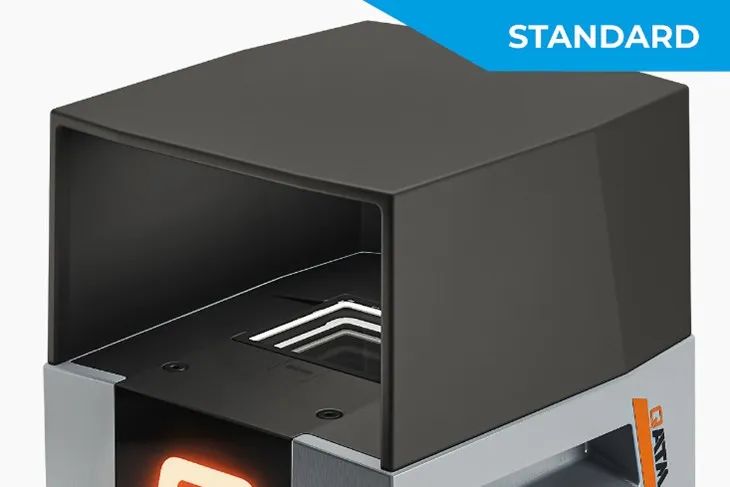

Qeye 800标配的屏蔽罩盖

超酷触控面板

样品一旦对中后,炫酷的Q指示灯会亮起。Q logo中心及四个角落处设计有触键,可依个人习惯,自由选择将每个触键分别设置为控制LED照明、变焦、视场缩放、亮度调整及开始进程等功能,真正实现用户自定义的触屏控制——真可谓我的触屏我做主!另外,软质电容触控面板反应灵敏,即使戴手套也可以操作。

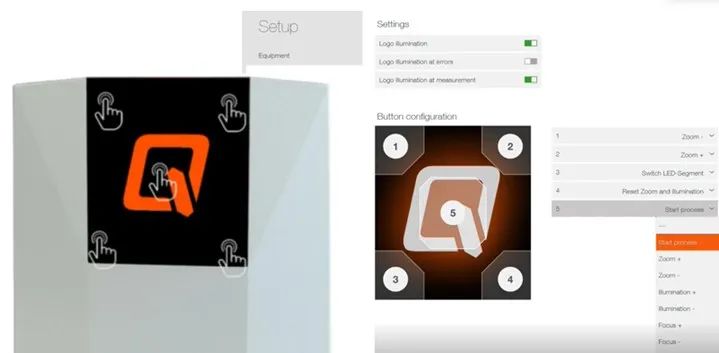

触控面板及可自由设置功能的触键

全面的测量工具

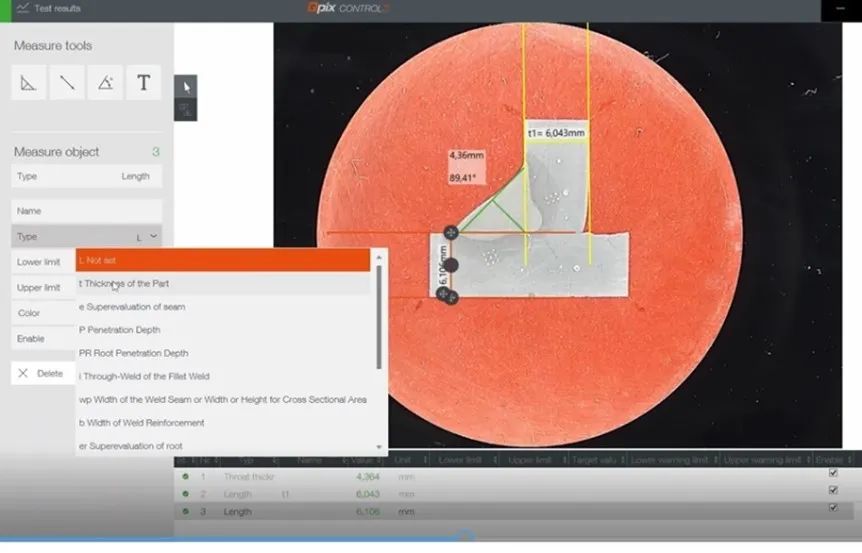

Qeye搭配在客户群体中备受推崇的QATM Qpix Control 2操作软件,软件中包含符合DIN EN ISO5817标准的全范围焊缝测量工具,如焊缝厚度、长度、熔深等,并可输入评估限值,以及输出符合标准的检验报告。此外,测量线易于调整并添加备注,带有预定义测量元素及QATM标准目录的测量线模式可以被保存为模板,便于在任何时候调用,提升大批量样品的测量效率。


-- 不止如此---

Qeye 800只能测量焊缝样品么?

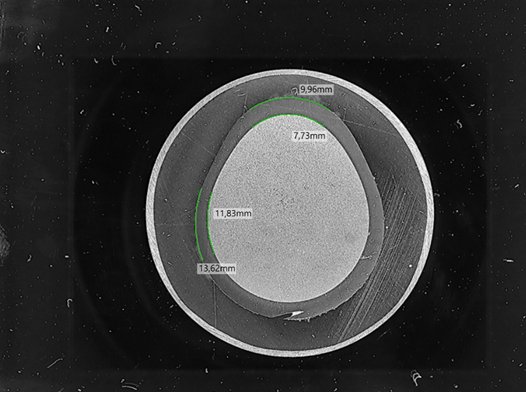

Qeye 800不仅仅是专业焊缝测量专家,对其非焊缝类型的样品,也能快速、轻松地进行包括长度、角度、弧度或选区周长等几何尺寸测量,妥妥的全面手。


Qeye 800是单独作战的孤勇者么?

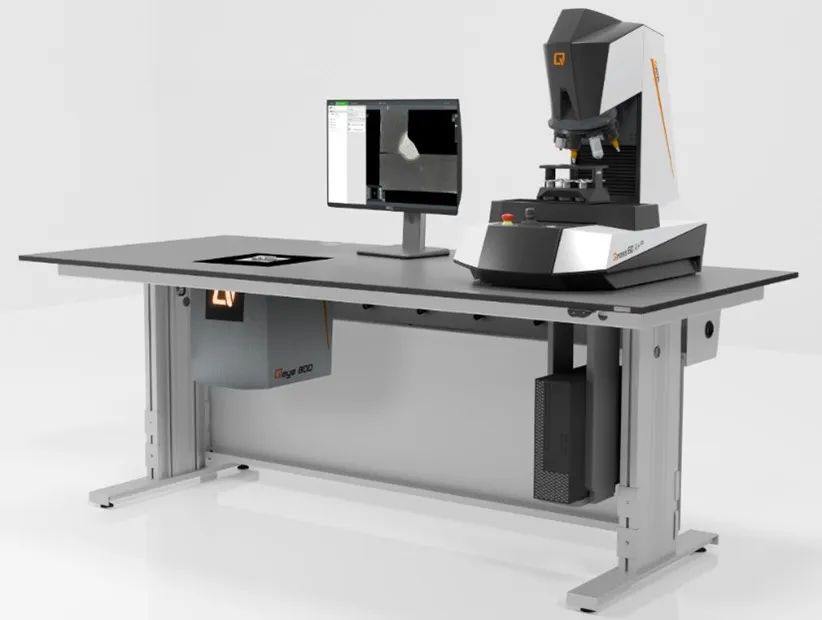

Nonono。首先,Qeye可以集成到实验室的实验桌中,满足实验室的个性化要求。更为重要的是,它和Qness硬度计系列可以共享一台电脑和同一个软件,实现硬度计和光学分析装置间的无缝切换。想象一下,您在使用Qeye 800进行完焊缝宏观金相测量后,只需在Qpix Control2软件界面点击一下,即可顺畅切换到Qness 60A EVO硬度测试模式进行焊缝显微硬度测量,真算得上最佳拍档。


另外,除了专业的数据输出功能, Qeye 800还支持连接条形码/二维码阅读器及与客户生产质量系统如QDAS等的数据连接,实现测量信息输入及测量结果上传等工业4.0功能。想更多地了解Qeye 800光学检测系统么?欢迎联系我们。
